HEIDENHAIN MANUALplus 620, CNC PILOT 640 65
2.1 Юниты sm
art.Turn
Форма ПодОтвод
В данной форме задаются позиции и переменные движений
подвода и отвода.
Подвод: влияет на стратегию подвода.
Отвод: оказать влияние на стратегию отвода (действует также и
для функций оси Y).

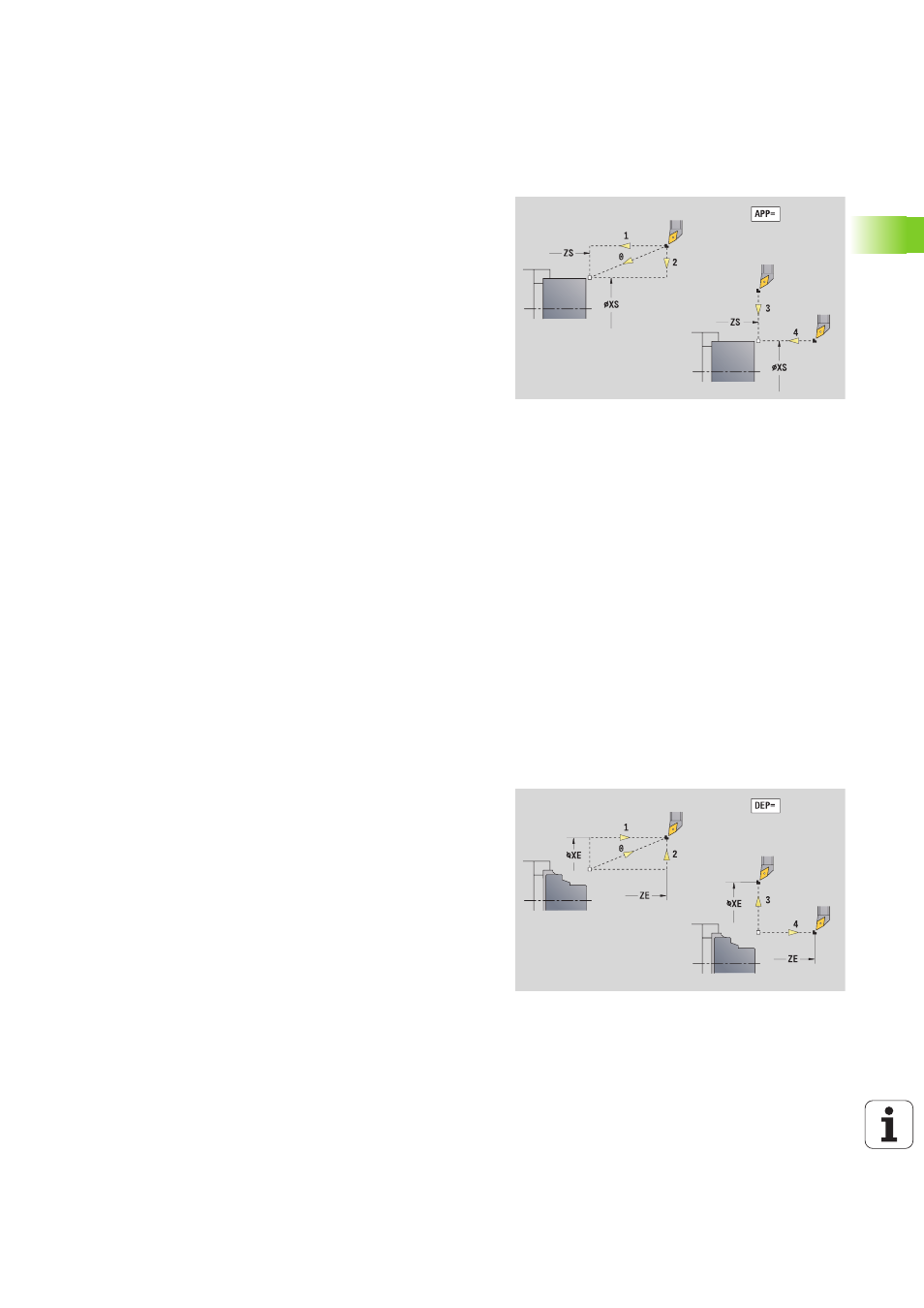

Параметр "Подвод"
APP Варианты подвода:
 Ось отсутствует (отключение функции подвода)
 0: одновременно (оси X и Z идут диагонально)
 1: сначала X, потом Z
 2: сначала Z, потом Х
 3: только Х
 4: только Z
XS, ZS Позиция подвода: позиция вершины инструмента
перед вызовом цикла
Дополнительно при обработке по оси С:
CS
Позиция подвода: позиция оси С, которая перед
вызовом цикла включается функцией G110.
Параметр "Подвод с осью Y"
APP Варианты подвода:
 Ось отсутствует (отключение функции подвода)
 0: одновременно (оси X и Z идут диагонально)
 1: сначала X, потом Z
 2: сначала Z, потом Х
 3: только Х
 4: только Z
 5: только направление Y
 6: одновременно с Y (оси X, Y и Z идут диагонально)
XS, YS,
ZS
Позиция подвода: позиция вершины инструмента
перед вызовом цикла
CS Позиция подвода: позиция оси С, которая перед
вызовом цикла включается функцией G110.
Параметр "Отвод"
DEP Варианты отвода:
 Ось отсутствует (отключение функции отвода)
 0: одновременно (оси X и Z диагонально отводятся)
 1: сначала X, потом Z
 2: сначала Z, потом Х
 3: только Х
 4: только Z
XE, ZE Позиция отвода: позиция вершины инструмента перед
подходом к точке смены инструмента
