HEIDENHAIN MANUALplus 620, CNC PILOT 640

123

2.7 Юниты – Чистовая обработка

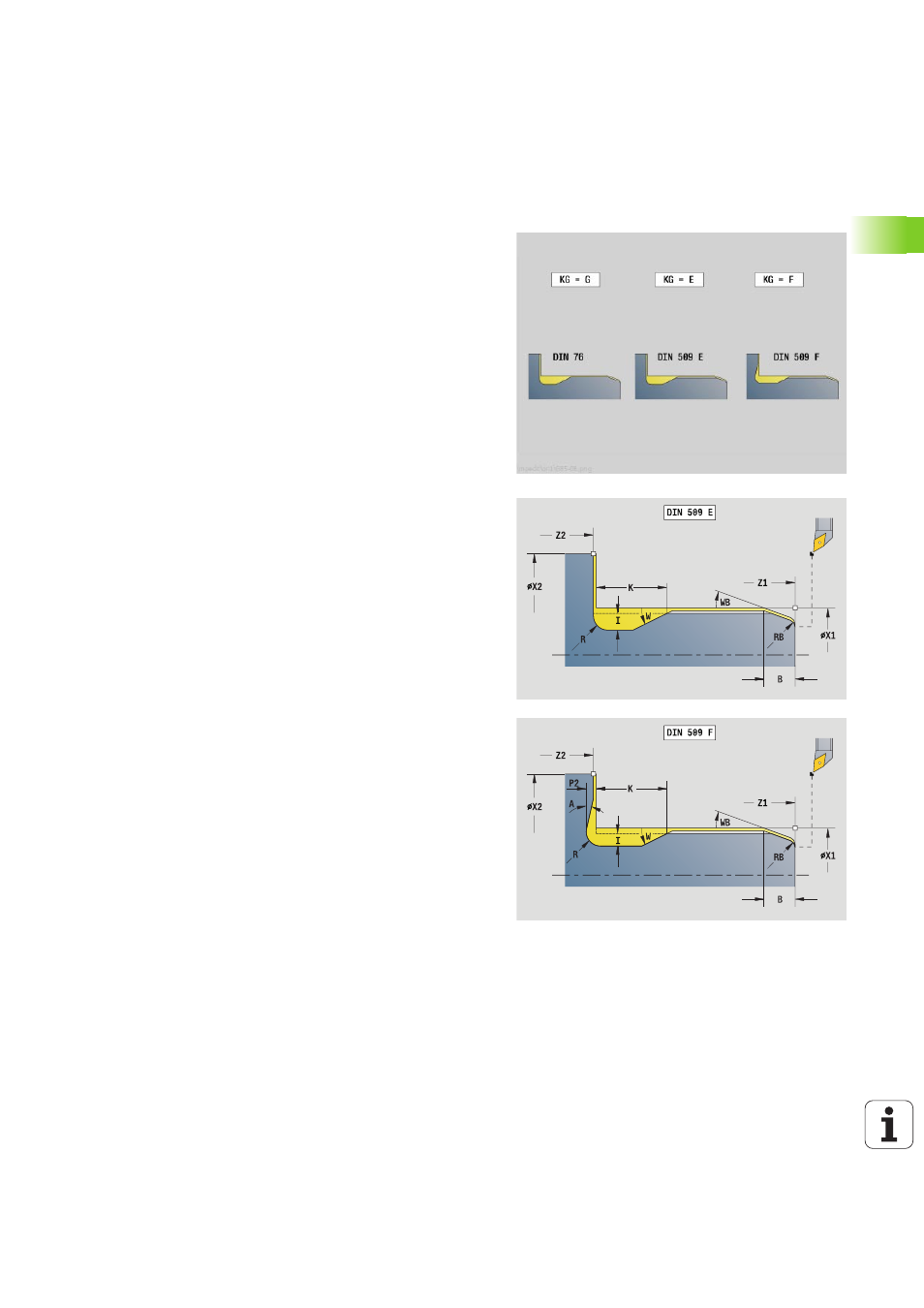

Юнит "Произвольная выточка в форме E, F,

DIN76"

Юнит выполняет заданную в KG произвольную выточку и

обрабатывает прилежащую торцевую поверхность. Надрез

цилиндра выполняется, если задан один из параметров длины

или радиуса надреза.
Имя юнита: G85x_DIN_E_F_G / Цикл: G85 (смотри страница 317)

Доступ к технологической базе данных:

Тип обработки: чистовая обработка

Параметры, на которые оказывается влияние:

F, S, E

Форма Обзор
KG

Вид произвольной выточки

E: DIN 509 форма E; Цикл G851 (смотри страница

319)

F: DIN 509 форма E; Цикл G852 (смотри страница

320)

G: DIN 76 форма G (выточка резьбы); Цикл G853

(смотри страница 321)

X1, Z1

Начальная точка контура (X1: диаметр)

X2, Z2

Конечная точка контура (Х2: диаметр)

App

Подвод смотри страница 65

Форма Форма Е
I

Глубина выточки (по умолчанию: таблица норм)

K

Длина выточки (по умолчанию: таблица норм)

W

Угол выточки (по умолчанию: таблица норм 15°)

R

Радиус выточки (по умолчанию: таблица норм)

H

Вид отвода

0: к стартовой точке

1: конец плоской поверхности

Форма Форма Е
I

Глубина выточки (по умолчанию: таблица норм)

K

Длина выточки (по умолчанию: таблица норм)

W

Угол выточки (по умолчанию: таблица норм 15°)

R

Радиус выточки (по умолчанию: таблица норм)

P2

Глубина плоскости (по умолчанию: таблица норм)

A

Угол плоскости (по умолчанию: таблица норм 8°)

H

Вид отвода

0: к стартовой точке

1: конец плоской поверхности
