Юниты smart.Turn
2.7 Юниты – Чистовая обработка
Доступ к технологической базе данных:
Тип обработки: чистовая обработка
Параметры, на которые оказывается влияние:
F, S, E

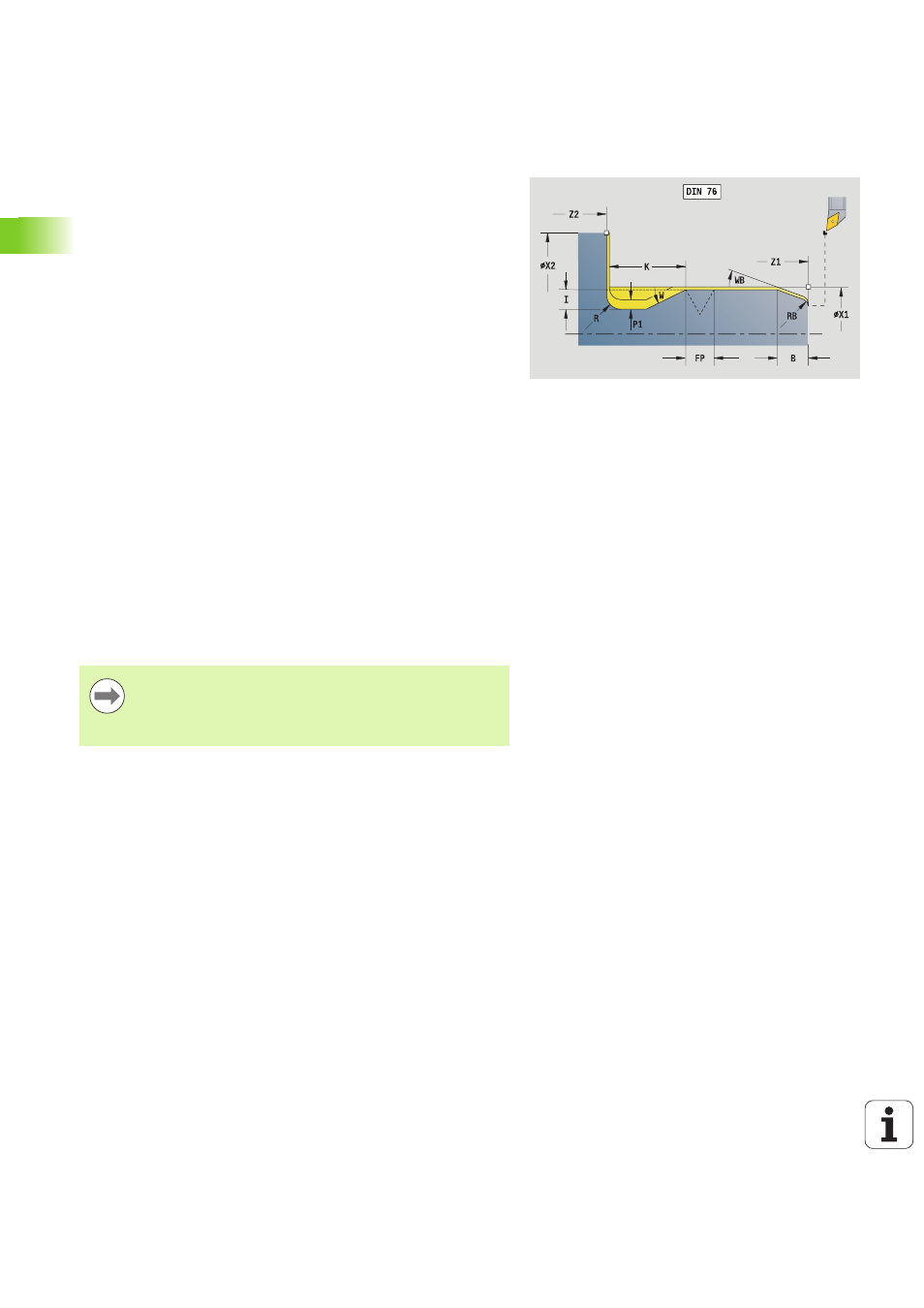

Форма Форма G
FP
Шаг резьбы
I
Диаметр выточки (по умолчанию: таблица норм)
K
Длина выточки (по умолчанию: таблица норм)
W
Угол выточки (по умолчанию: таблица норм 30°)
R
Радиус выточки (по умолчанию: таблица норм)
P1
Припуск выточки
Значение не введено: обработка за один проход
P1\>0: разделение на предварительное и
завершающее точение; Р1=продольный припуск;
поперечный припуск будет всегда 0,1 мм
H
Вид отвода
0: к стартовой точке
1: конец плоской поверхности
Дополнительные параметры "Надрез цилиндра"
B
Длина надреза цилиндра (значение не введено:
надреза нет)
WB
Угол надреза (по умолчанию: 45°)
RB
Положительное значение: радиус надреза,
отрицательное значение: фаска (значение не введено:
элемента нет)
E
Уменьшенная подача для врезания и надреза. (по
умолчанию: активная подача).
U
Припуск на шлифование цилиндра
Дополнительные формы:смотри страница 60
Выточка изготавливается только в прямоугольных,
параллельных оси углах контура на продольной оси.
Незапрограммированные параметры Система ЧПУ
берет из таблицы норм.
