HEIDENHAIN MANUALplus 620, CNC PILOT 640
339
4.22 Циклы сверления

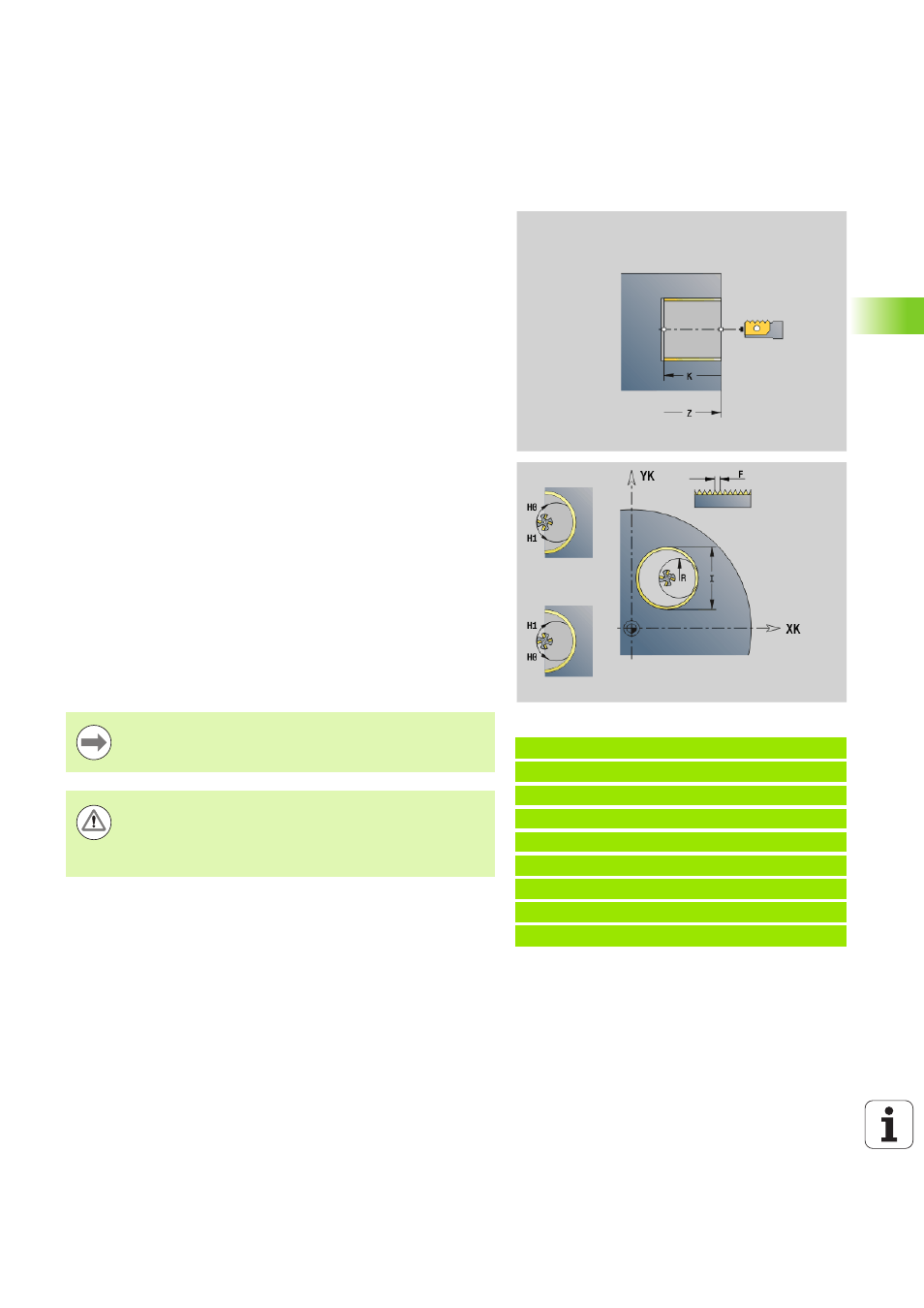

Резьбофрезерование аксиальное G799
G799 фрезерует резьбу в существующем отверстии.
Установите инструмент перед вызовом G799 в центр отверстия.
Цикл позиционирует инструмент в пределах отверстия в
"конечную точку резьбы". Затем инструмент перемещается по
"радиусу подвода R" и фрезерует резьбу. При этом инструмент
продвигается на шаг резьбы „F“ за один оборот. После этого цикл
выводит инструмент из материала и возвращает его в начальную
точку. В параметре V программируется, фрезеруется ли резьба за
один оборот или за несколько (в случае инструмента с одной
режущей кромкой).
Пример: G799
%799.nc
[G799]
N1 T9 G195 F0.2 G197 S800
N2 G0 X100 Z2
N3 M14
N4 G110 Z2 C45 X100
N5 G799 I12 Z0 K-20 F2 J0 H0
N6 M15
КОНЕЦ
Параметр
I
Диаметр резьбы
Z
Стартовая точка Z
K
Глубина резьбы
R
Радиус подхода
F
Шаг резьбы
J
Направление обработки (по умолчанию: 0)
0: правая резьба
1: левая резьба
H
Направление фрезерования (по умолчанию: 0)
0: встречное движение
1: попутное движение
V
Тип фрезерования
0: резьба фрезеруется по винтовой линии 360°
1: резьба фрезеруется за несколько оборотов
(инструмент с одной режущей кромкой)
Используйте инструменты для фрезерования резьбы
для цикла G799.
Осторожно, опасность столкновения
Обращайте внимание на диаметр отверстия и
диаметр фрезы при программировании "радиуса
входа R".
