4.7 Контуры торцов
ой/задней стороны
Отрезок контура торцовой/задней стороны G101-
Geo

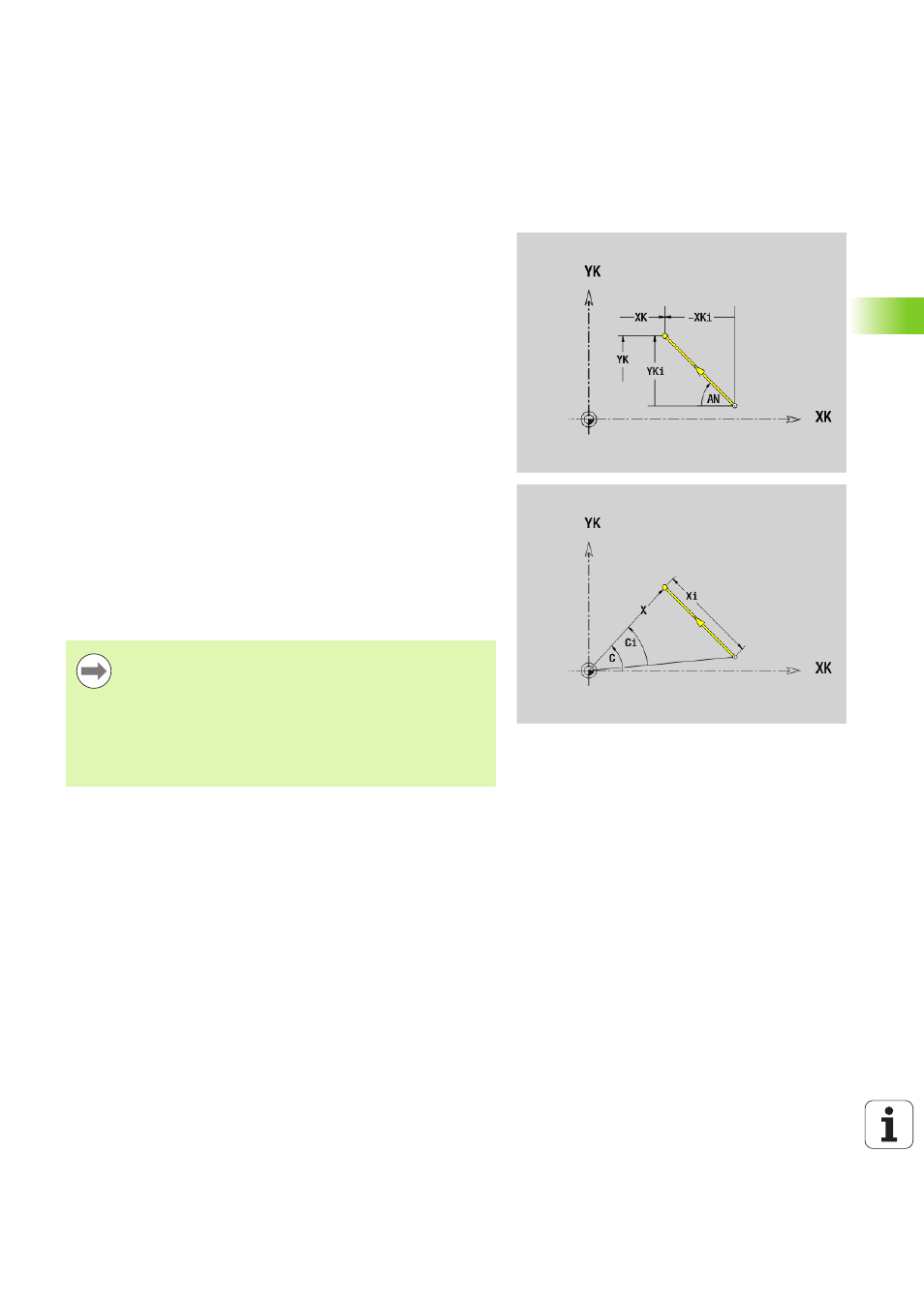

G101 задает отрезок в контуре торцовой или задней стороны.
Параметр
X
Конечная точка в полярных координатах (диаметр)
C
Конечная точка в полярных координатах (угловой размер)
XK Конечная точка в декартовых координатах
YK Конечная точка в декартовых координатах
AN Угол к положительной оси XK
Q
Точка пересечения. Конечная точка, когда отрезок
пересекает дугу окружности (по умолчанию: 0):
0: ближняя точка пересечения
1: дальняя точка пересечения
BR Фаска/скругление. Задает переход к следующему элементу
контура. Программируйте теоретическую конечную точку,
если вводится фаску/скругление.
Ввод отсутствует: плавный переход
BB=0: не плавный переход
BR\>0: радиус скругления
BR<0: ширина фаски
AR Угол к положительной оси XK (AR соответствует AN)
R
Длина (полярный радиус; привязка: последняя точка
контура)
Программирование
X, XK, YX: абсолютно, в приращениях, с
самоудержанием или "?"
C: абсолютно, в приращениях или с
самоудержанием
ARi: Угол к предыдущему элементу
ANi: Угол к последующему элементу
