DIN-программирование для оси Y
6.1 Контуры оси Y – основы
6.1 Контуры оси Y – основы

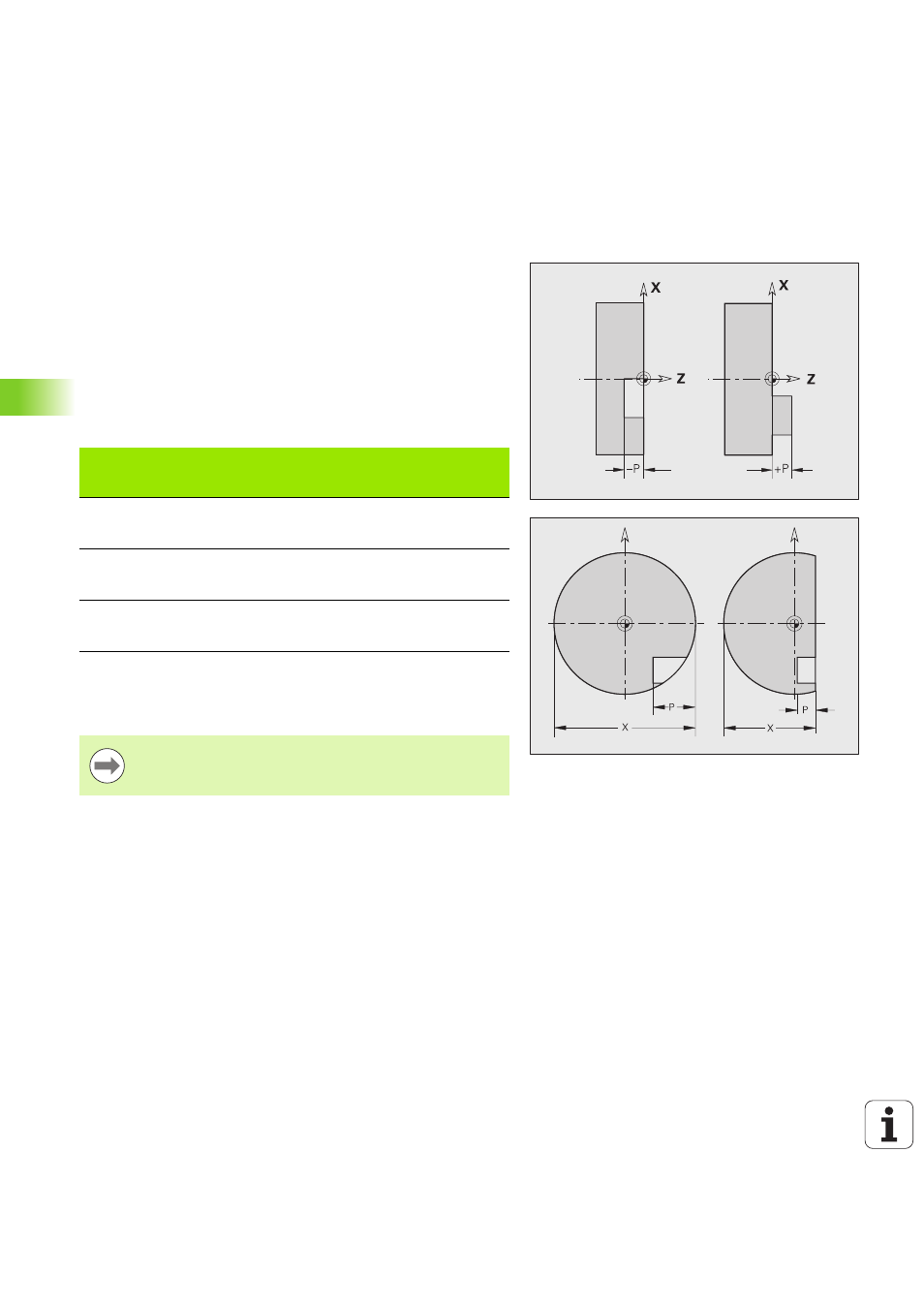

Положение траекторий фрезерования
Плоскость отсчета или отсчетный диаметр определяются в
идентификаторе раздела. Глубина и положение траектории
фрезерования (карман, остров) задаются в определении
траектории как указано ниже:
глубиной P в заранее запрограммированной G308
альтернативно для фигур: параметром цикла глубина P
Знак числа "P" определяет положение траектории фрезерования:
P<0: карман
P\>0: остров
X: Отсчетный диаметр из идентификатора раздела
Z: Опорная плоскость из идентификатора раздела
P: Глубина из G308 или из описания фигуры
Положение траектории фрезерования
Отрезок
P
Поверхность
Дно
фрезерования
ТОРЕЦ
P<0
P\>0
Z
Z+P
Z+P
Z
ОБРАТНАЯ
СТОРОНА
P<0
P\>0
Z
Z–P
Z–P
Z
БОКОВАЯ
ПОВЕРХНОСТЬ
P<0
P\>0
X
X+(P*2)
X+(P*2)
X
Циклы фрезерования поверхности фрезеруют
описанные в определении контура плоскости. Острова
в пределах данной плоскости не учитываются.
