HEIDENHAIN MANUALplus 620, CNC PILOT 640 201
4.3 Основные элементы контура точения
4.3 Основные элементы контура
точения

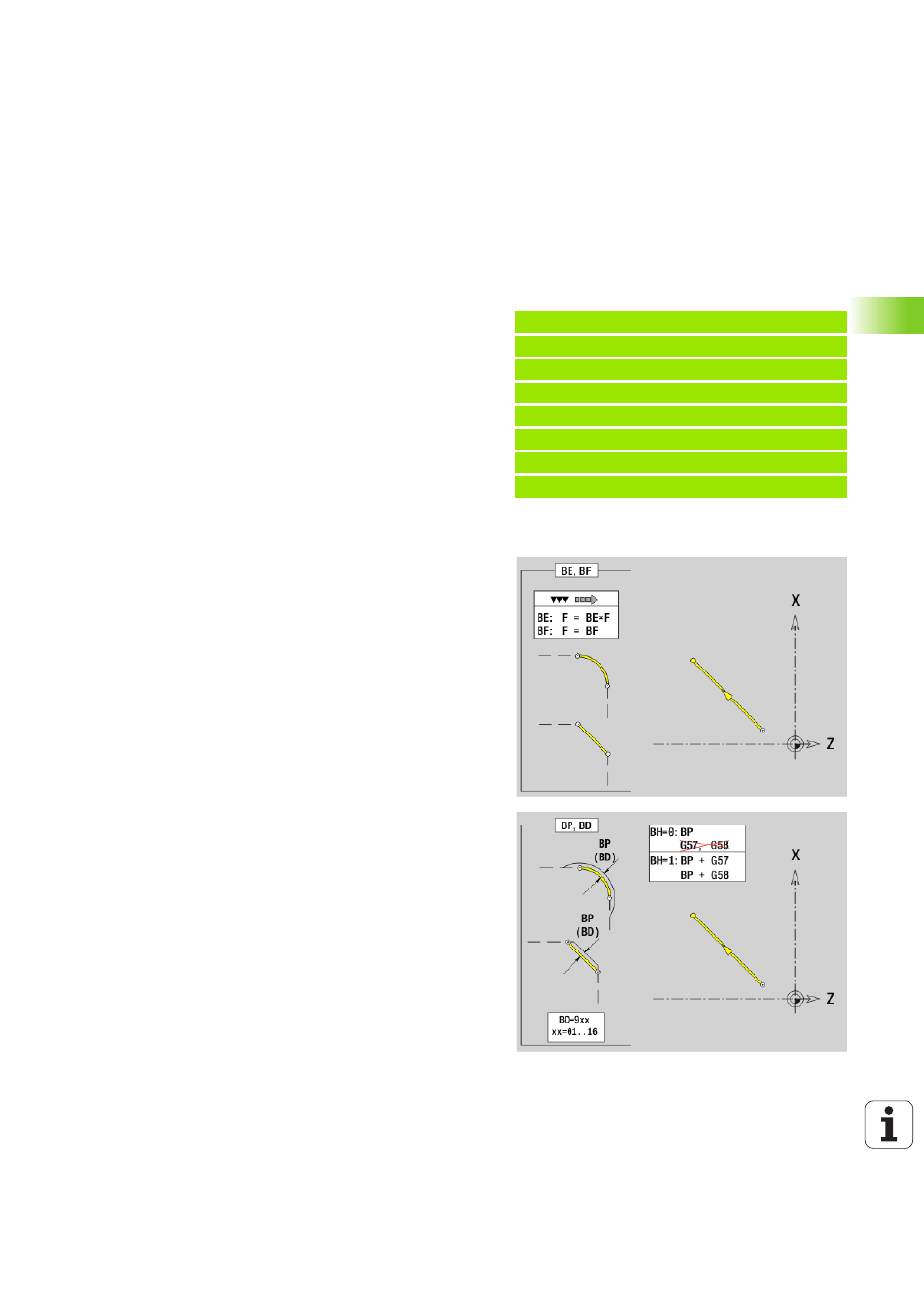

Стартовая точка контура точения G0–Geo
G0 задает начальную точку контура точения.
Атрибуты обработки для элементов формы
Все основные элементы контура точения содержат элемент
формы фаска/скругление BR. Для этих и других элементов
формы (прорезки, выточки) можно задавать атрибуты обработки.
Пример: G0-Гео
. . .
FERTIGTEIL (ГОТ. ДЕТАЛЬ)
N2 G0 X30 Z0 [Начальная точка контура]
N3 G1 X50 BR-2
N4 G1 Z-40
N5 G1 X65
N6 G1 Z-70
. . .
Параметр
X Начальная точка контура (диаметр)
Z Начальная точка контура
PZ Начальная точка контура (полярный радиус)
W Начальная точка контура (полярный угол)
Параметр
BE Специальная подача для фаски/скругления в цикле
чистовой обработки (по умолчанию: 1)
Специальная подача = активная подача * ВЕ
BF Специальная подача для фаски/скругления в цикле
чистовой обработки (по умолчанию: нет специальной
подачи)
BD Дополнительный номер корректировки для фаски/
скругления (901-916)
BP Равноудаленный припуск для фаски/скругления
BH Тип припуска для фаски/скругления
 0: абсолютный припуск
 1: аддитивный припуск
