236
DIN-программирование
4.7 Контуры торцов
ой/задней стороны

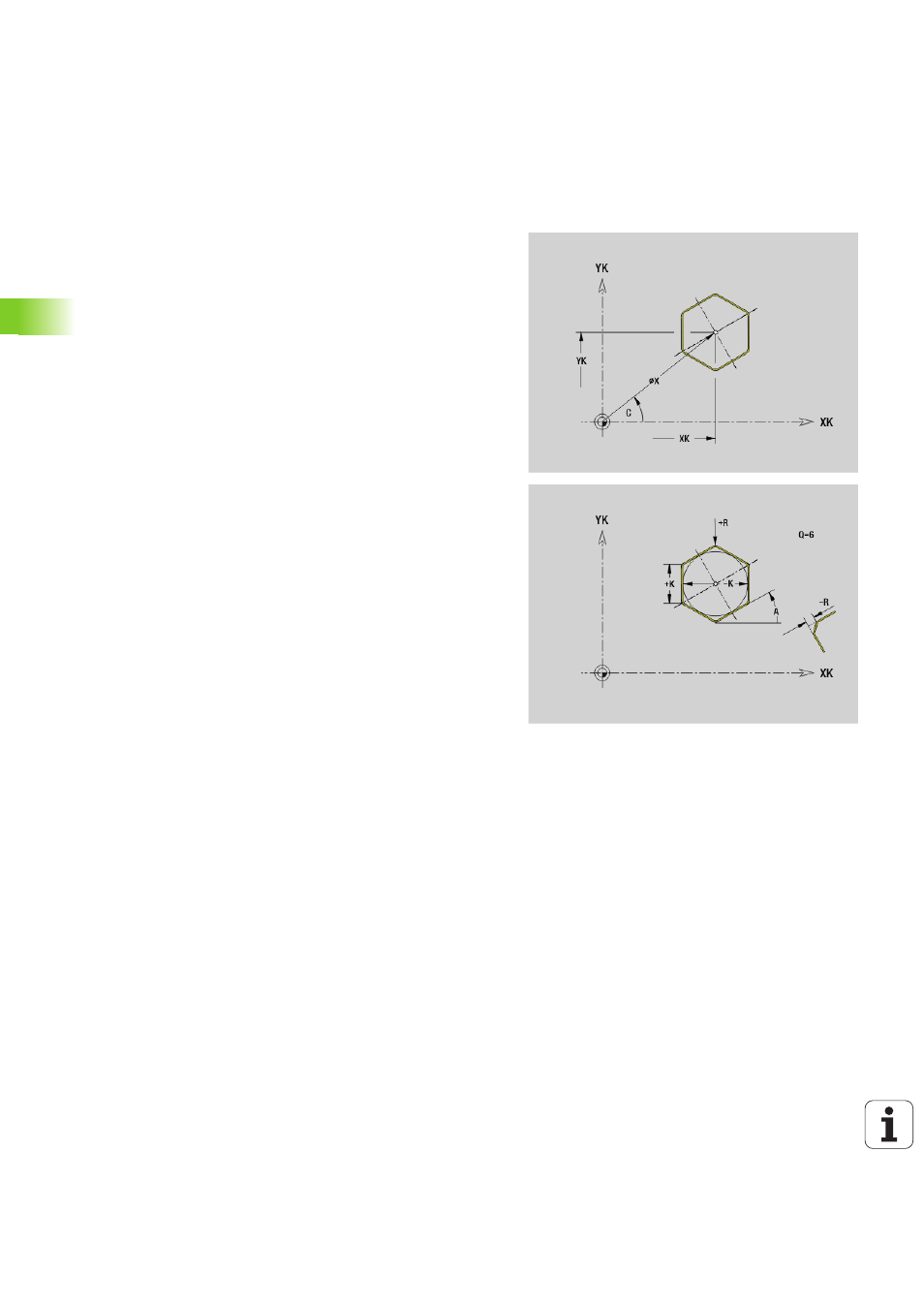

Многоугольник на торцовой/задней стороне
G307-Geo
G307 задает многоугольник в контуре торцовой или задней
стороны.
Параметр
XK Центр в декартовых координатах
YK Центр в декартовых координатах
X
Диаметр (центр в полярных координатах)
C
Угол (центр в полярных координатах)
A
Угол стороны многоугольника к оси XK (по умолчанию: 0°)
Q
Количество граней (Q \> 2)
K
Длина грани
K\>0: длина грани
K<0: диаметр вписанной окружности
R
Фаска/скругление (по умолчанию: 0°)
R\>0: радиус скругления
R<0: ширина фаски
P
Глубина/высота (по умолчанию: "P" из G308)
P<0: карман
P\>0: остров
