HEIDENHAIN MANUALplus 620, CNC PILOT 640
151
2.10 Юниты – Фрезеровани
е на боковой поверхности

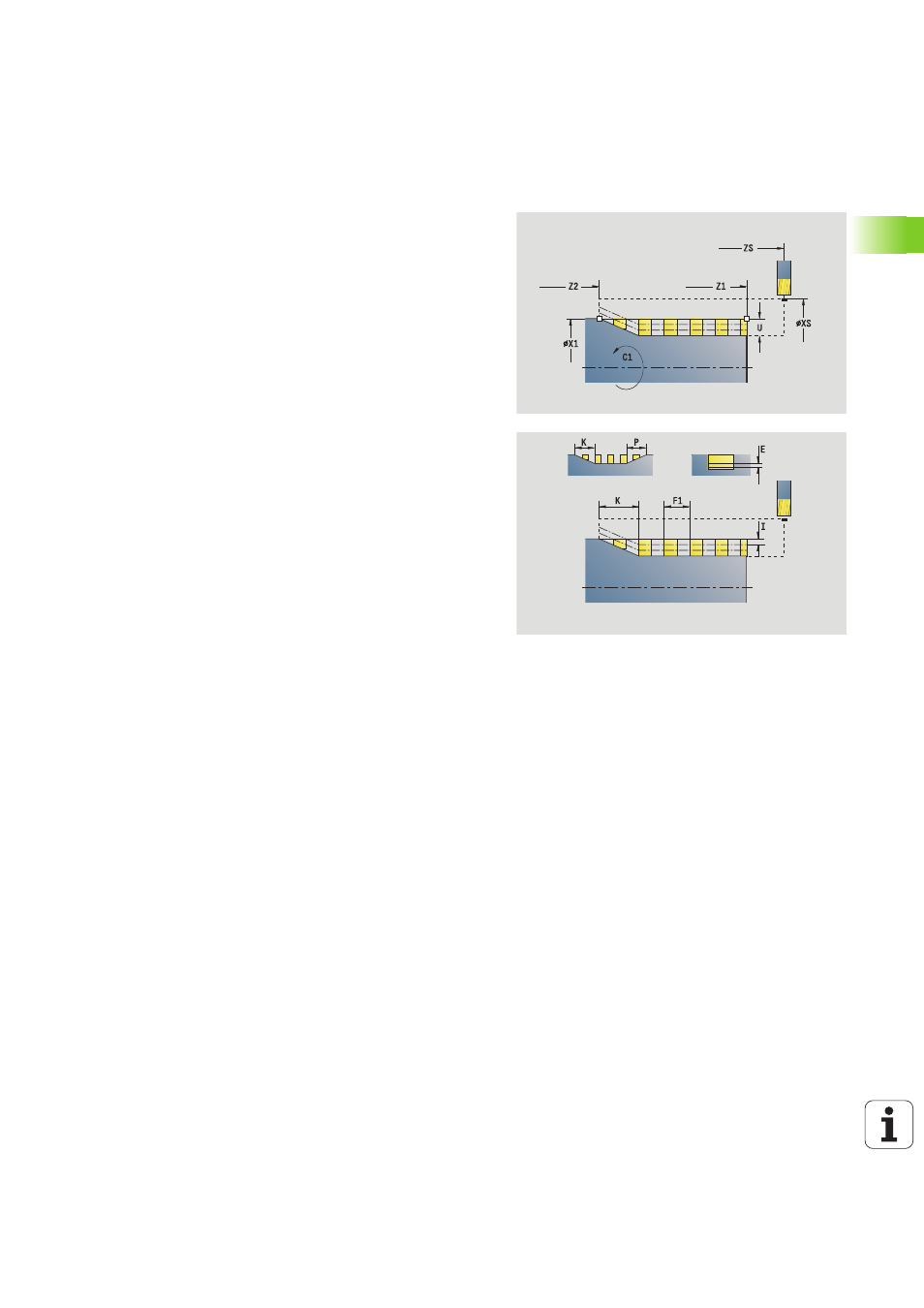

Юнит "Фрезерование спиральной канавки"
Юнит фрезерует спиральную канавку. Ширина канавки
соответствует диаметру фрезы.
Имя юнита: G798_Wendelnut_C / Цикл: G798 (смотри страница
Доступ к технологической базе данных:
Тип обработки: чистовая обработка
фрезерованием
Параметры, на которые оказывается влияние:
F, S
Форма Позиция
X1
Диаметр резьбы
C1
Начальный угол
Z1
Стартовая точка резьбы
Z2
Конечная точка резьбы
U
Глубина резьбы
Форма Цикл
F1
Шаг резьбы
J
Направление резьбы:
0: правая резьба
1: левая резьба
D
Количество заходов
P
Длина захода
K
Длина выхода
I
Максимальное врезание
E
Уменьшение глубины прохода
Дополнительные формы:смотри страница 60
