HEIDENHAIN MANUALplus 620, CNC PILOT 640
551
6.7 Циклы фрезерования, ось Y

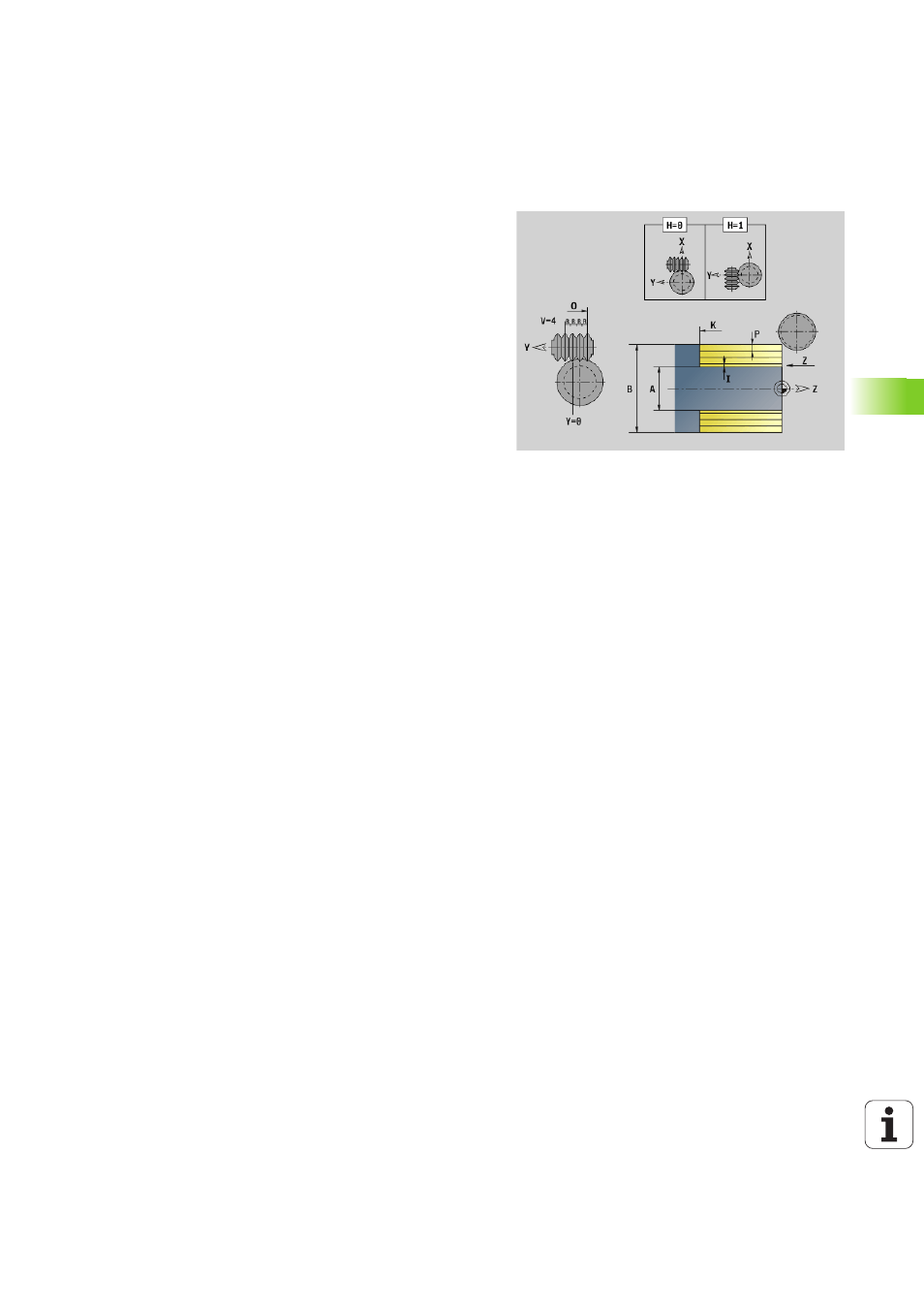

Обработка червячной фрезой G808
G808 фрезерует от "начальной точки Z" до "конечной точки K"
зубчатый профиль. В W задайте наклон инструмента.
Если программируется припуск, то обработка червячной фрезой
разделяется на предварительную и чистовую обработки.
Задайте "смещение" инструмента в параметрах O, R и V. С
помощью смещения R достигается равномерный износ червячной
фрезы.
Параметр
Z
Начальная точка
K
Конечная точка
C
Угол (Угол смещения С-оси)
A
Диаметр окружности впадин
B
Диаметр окружности вершин зубьев
J
Количество зубьев на заготовке
W
Наклон
S
Скорость резания [м/мин]
I
Припуск
D
Направление вращения заготовки
3: M3
4: M4
F
Подача на один оборот
E
Подача чистовой обработки
P
Максимальное врезание
O
Начальная позиция смещения
R
Величина смещения
V
Количество смещений
H
Ось подачи
0: врезание выполняется в направлении X
1: врезание выполняется в направлении Y
Q
Шпиндель заготовки
0: шпиндель 0 (главный шпиндель) держит заготовку
3: шпиндель 3 (противошпиндель) держит заготовку
