HEIDENHAIN MANUALplus 620, CNC PILOT 640
321
4.21 Циклы выточек

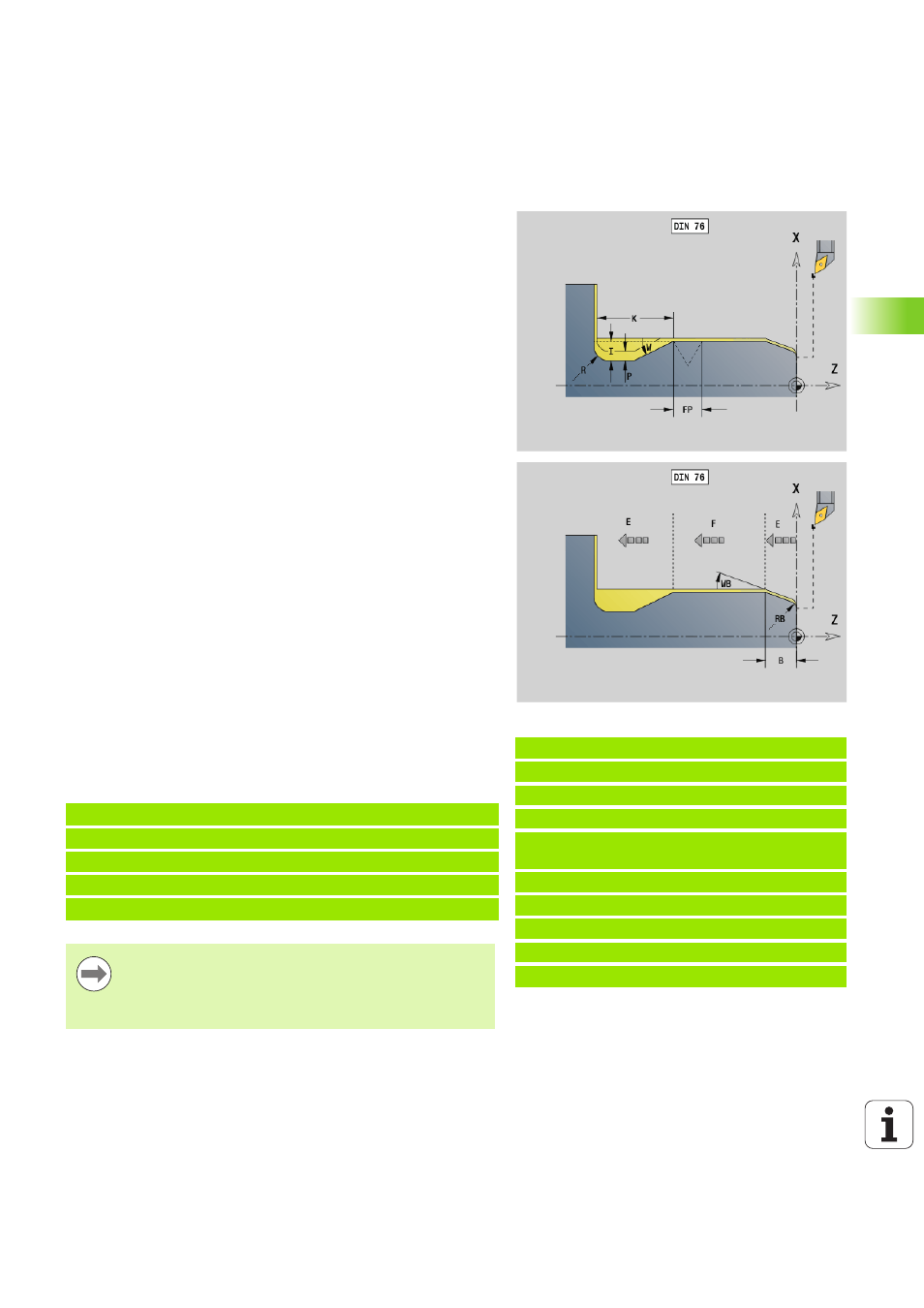

Выточка DIN 76 с обработкой цилиндра G853
G853 изготавливает выносной цилиндр, выточку, последующую
поперечную плоскость и врезку цилиндра, если Вы зададите один
из параметров длина врезки или радиус врезки.
Незапрограммированные параметры Система ЧПУ определяет из
таблицы норм:
FP на основе диаметра
I, K, W, и R на основе FP (шаг резьбы)
Последующие кадры вызова цикла
Пример: G853
%853.nc
[G853]
N1 T2 G95 F0.23 G96 S248 M3
N2 G0 X60 Z2
N3 G853 FP1.5 I47 K15 W30 R2 P1 B5 RB2 WB30
E0.2 H1
N4 G0 X50 Z0
N5 G1 Z-30
N6 G1 X60
N7 G80
КОНЕЦ
Параметр
FP
Шаг резьбы
I
Глубина выточки (по умолчанию: таблица норм)
K
Длина выточки (по умолчанию: таблица норм)
W
Угол выточки (по умолчанию: таблица норм)
R
Радиус выточки (по умолчанию: таблица норм)
P
Припуск:
Р не введено: выточка изготовляется за один шаг
Р введено:
: разделение на предварительное точение и чистовую
обточку – «P» это продольный припуск, припуск торцевой
поверхности состовляет всегда 0,1 мм.
B
Длина надреза – нет ввода: надрез цилиндра не
выполняется
RB
Радиус надреза – нет ввода: надрез цилиндра не
выполняется
WB Угол надреза (по умолчанию: 45 °)
E
Уменьшенная подача для изготовления выточки (по
умолчанию: активная подача)
H
Тип отвода (по умолчанию: 0):
0: инструмент возвращается к точке старта
1: инструмент останавливается в конце плоской
поверхности
N.. G853 FP.. I... K... W... /вызов цикла
N.. G0 X.. Z.. /угловая точка надреза цилиндра
N.. G1 Z.. /угол выточки
N.. G1 X.. /конечная точка плоская поверхность
N.. G80 /Конец описания контура
Выточка изготавливается только в прямоугольных,
параллельных оси углах контура на продольной оси.
Выполняется коррекция радиуса режущей кромки.
Припуски: не учитываются
