HEIDENHAIN MANUALplus 620, CNC PILOT 640
237
4.7 Контуры торцов
ой/задней стороны

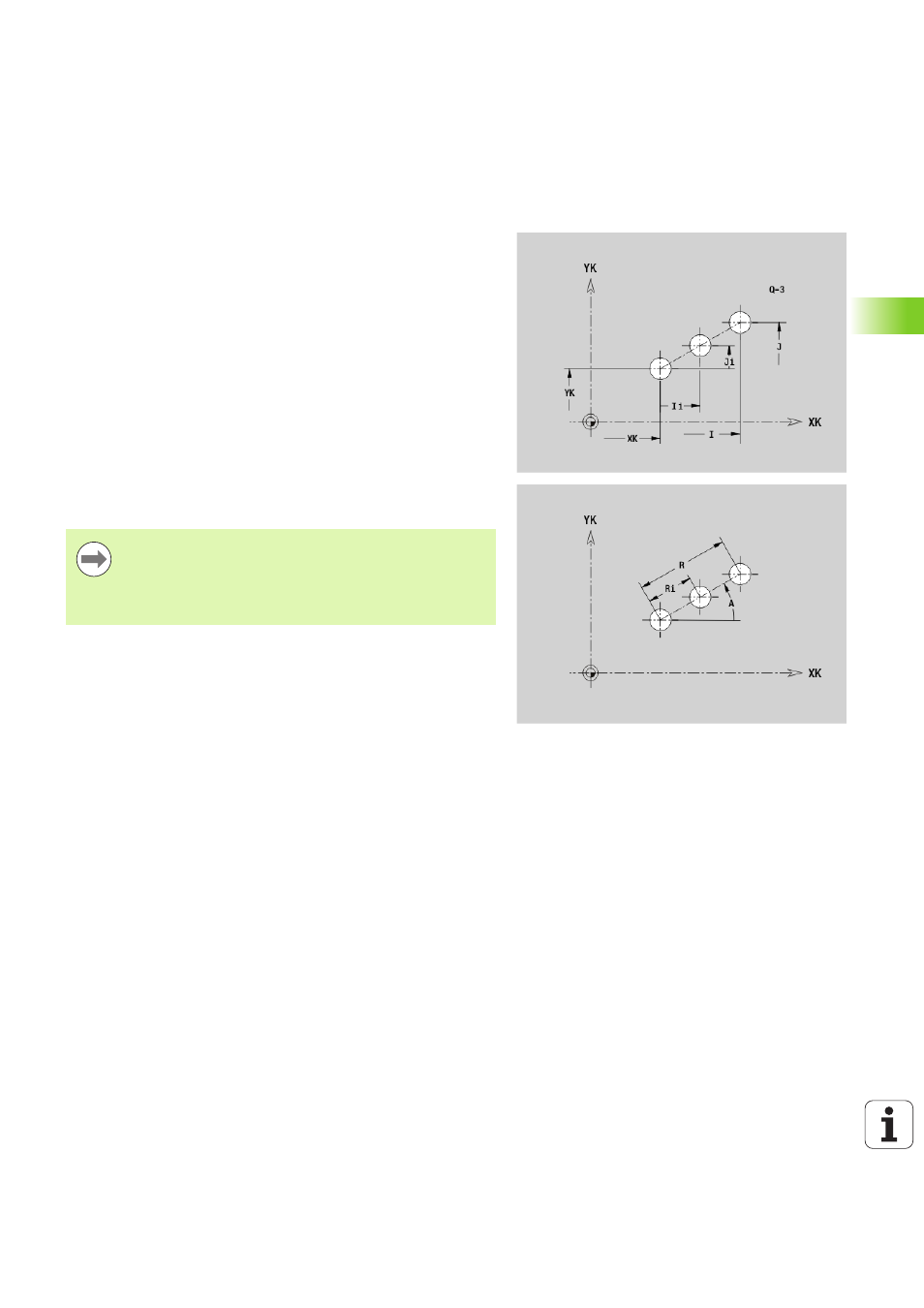

Группа отверстий на прямой на торцовой/задней
стороне G401-Geo
G401 задает линейную фигурную или просверленную модель на
торцовой или задней стороне. G401 влияет на определяемую (-
ое) в следующем кадре фигуру/отверстие (G300...305, G307).
Параметр
Q
Количество фигур (по умолчанию: 1)
XK Начальная точка в декартовых координатах
YK Начальная точка в декартовых координатах
I
Конечная точка в декартовых координатах
J
Конечная точка в декартовых координатах
Ii
Расстояние (XKi) между двумя фигурами (шаблонный
интервал)
Ji
Расстояние (YKi) между двумя фигурами (шаблонный
интервал)
A
Угол продольной оси к оси XK (по умолчанию: 0°)
R
Общая длина группы
Ri Расстояние между фигурами (расстояние модели)
Программируйте отверстие/фигуру в следующем
кадре без центра.
Цикл фрезерования (раздел ОБРАБОТКА) вызывает
в следующем кадре отверстие/фигуру, а не
определение шаблона.
