smart.Turn-юниты для оси Y
3.2 Юниты – Предварите
льное сверление, ось Y

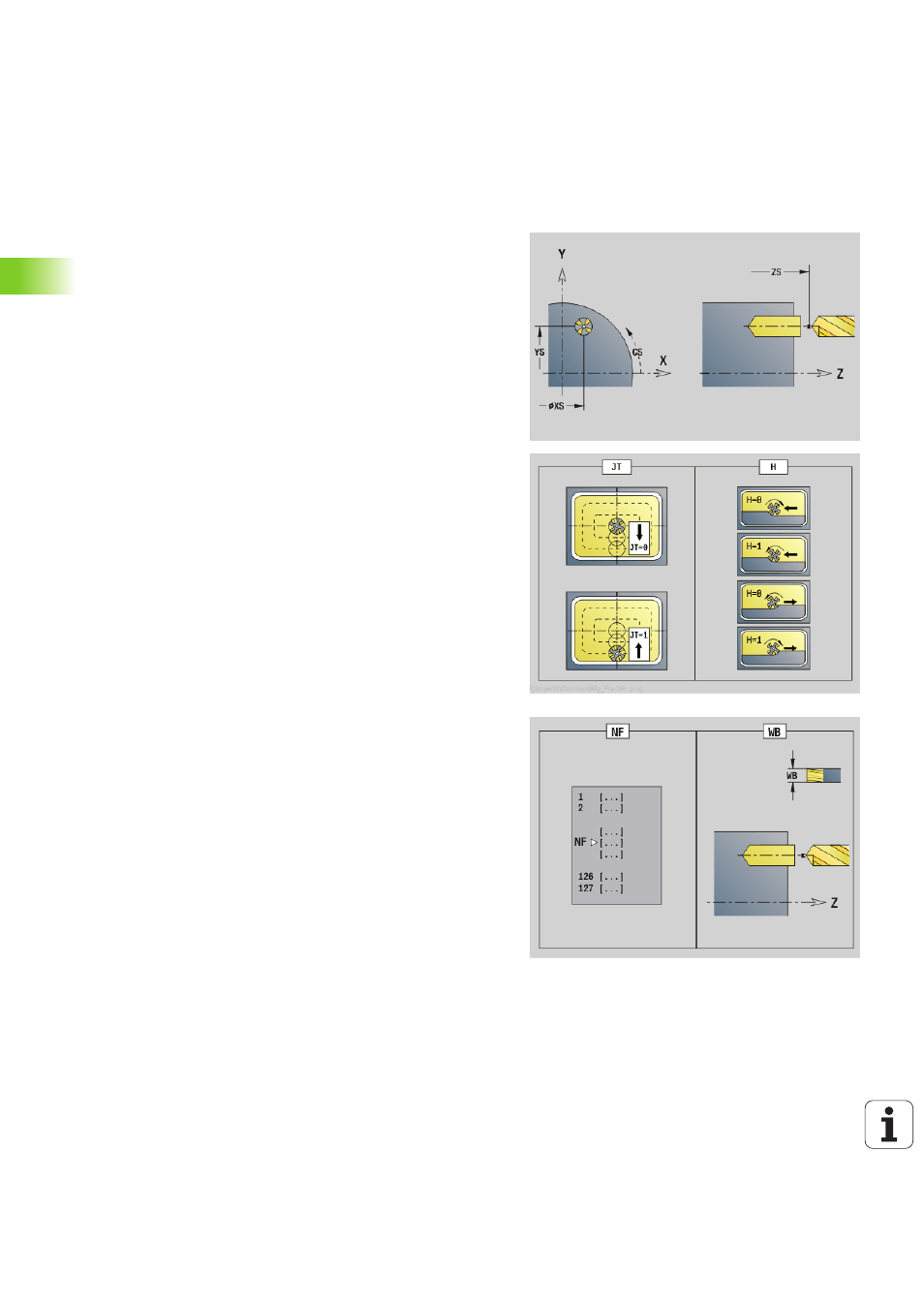

Юнит "Предварительное сверление,
фрезерование кармана ICP, плоскость XY"
Юнит определяет положение предварительного сверления и
выполняет сверление. Следующий цикл фрезерования получает
позицию предварительного сверления через сохраненную в NF
ссылку. Если карман состоит из нескольких отрезков, юнит
создает одно отверстие для каждого отрезка.
Имя юнита: DRILL_STI_845_Y / Циклы: G845 A1 (смотри страница
370); G71 (смотри страница 326)
Доступ к технологической базе данных:
Тип обработки: сверление
Параметры, на которые оказывается влияние:
F, S
Параметры формы Контур
FK
NS
Номер стартового кадра контура
NE
Номер кадра конца контура
Z1
Верхняя грань фрезерования
P2
Глубина контура
Параметры формы Цикл
JT
Направление прогона:
0: изнутри наружу
1: снаружи внутрь
H
Напр. хода фрезер.
0: встречное движение
1: попутное движение
I
Припуск параллельно контуру
K
Припуск в направлении врезания
U
Коэффициент перекрытия (по умолчанию: 0,5)
WB
Диаметр фрезы
NF
Маркер позиции
E
Время выдержки в конце отверстия (по умолчанию: 0)
D
Возврат на
0: ускоренный ход
1: подача
V
Уменьшение подачи
0: без уменьшения
1: в конце отверстия
2: в начале отверстия
3: в начале и конце отверстия
AB
Длина засверливания/просверливания (расстояние для
сокращения подачи)
RB
Плоскость возврата (по умолчанию: назад к стартовой
позиции или на безопасное расстояние)
Дополнительные формы:смотри страница 60
