6.3 Контуры плоскости YZ

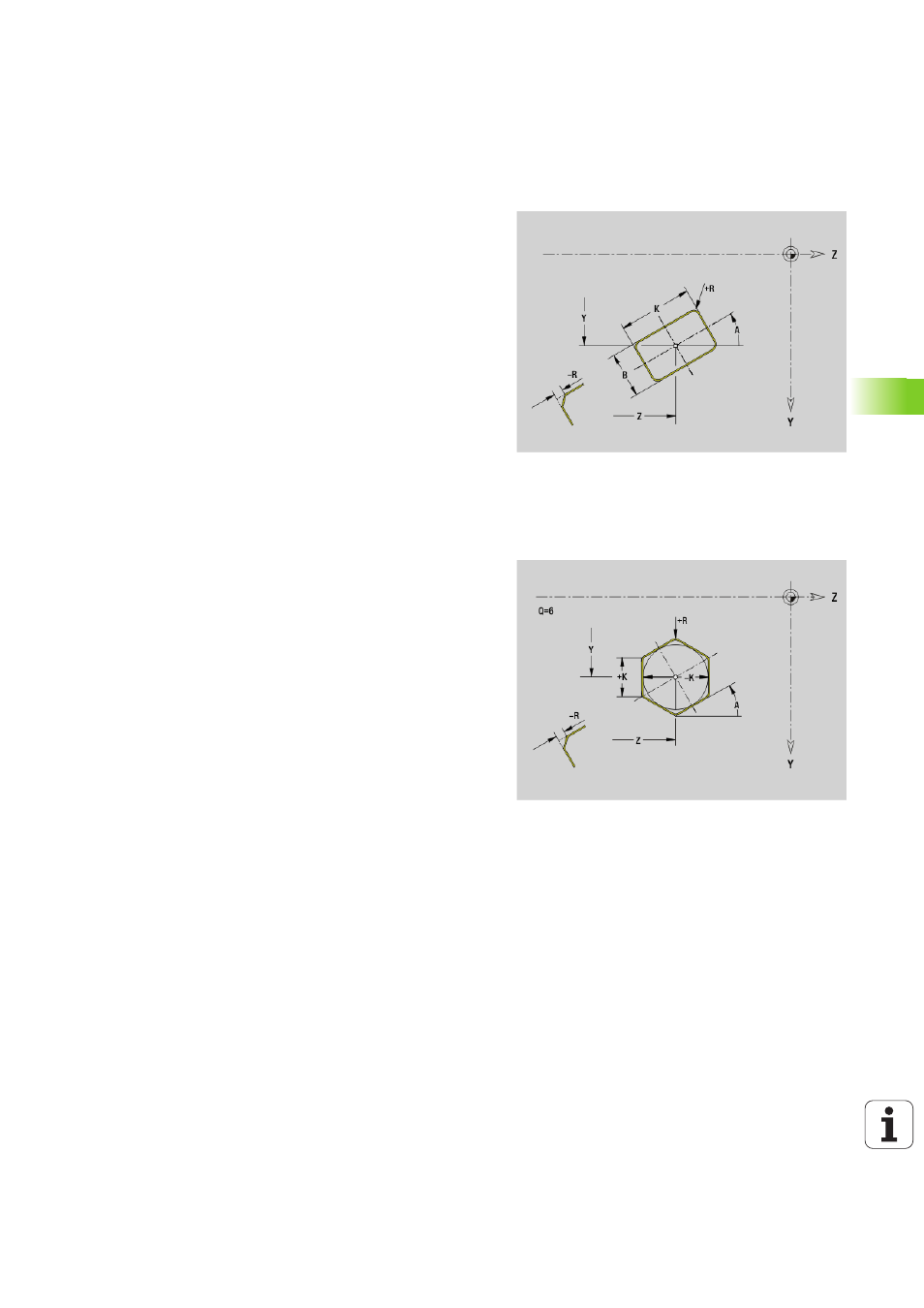

Прямоугольник в плоскости YZ G385-Geo
G385 задает прямоугольник в плоскости YZ.
Многоугольник в плоскости YZ G387-Geo
G387 задает правильный многоугольник в плоскости YZ.
Параметр
Y
Центр прямоугольника
Z
Центр прямоугольника
X
Диаметр привязки
Значение не введено: "Х" из идентификатора раздела
"X" больше "X" из секционного кода
A
Угол положения (привязка: положительная ось Z; по
умолчанию: 0°)
K
Длина прямоугольника
B
Ширина прямоугольника
R
Фаска/скругление (по умолчанию:0)
R\>0: радиус скругления
R<0: ширина фаски
P
Глубина кармана (по умолчанию: "P" из G308)
Параметр
Y
Центр многоугольника
Z
Центр многоугольника
X
Диаметр привязки
Значение не введено: "Х" из идентификатора раздела
"X" больше "X" из секционного кода
Q
Количество углов (Q \>= 3)
A
Угол положения (привязка: положительная ось Z; по
умолчанию: 0°)
K
Длина грани/размер под ключ
K\>0: длина грани
K<0: круглая канавка (внутренний диаметр)
R
Фаска/скругление – по умолчанию: 0
R\>0: радиус скругления
R<0: ширина фаски
P
Глубина кармана (по умолчанию: "P" из G308)
