336
DIN-программирование
4.22 Циклы сверления

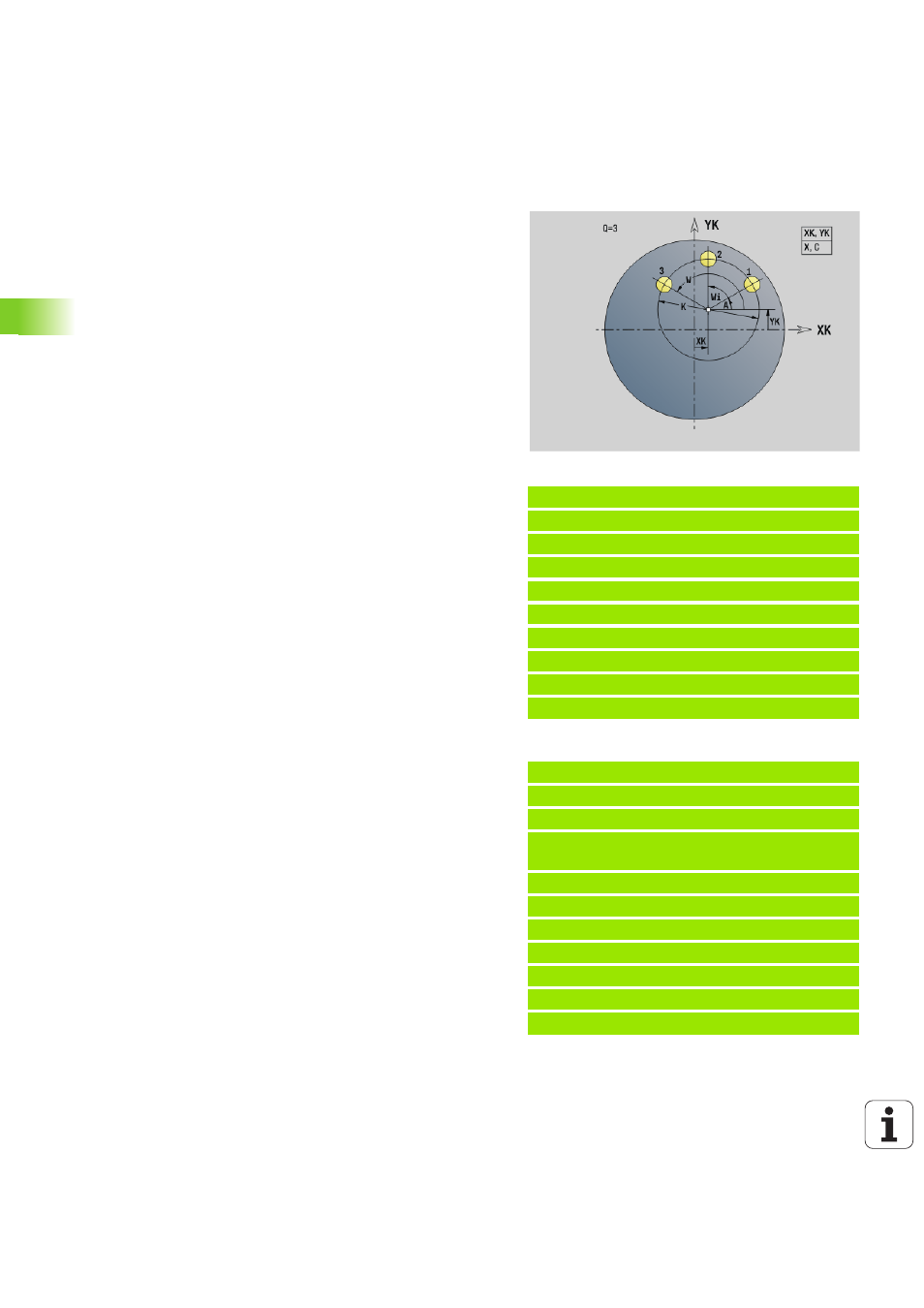

Группа отверстий на окружности на торце G745
G745 выполняет круговой шаблон для сверления или
фрезерования с равными интервалами на торцевой поверхности.
Если не задана конечная точка ZE , запускается цикл сверления/
фрезерования следующего NC-кадра. По этому принципу
комбинируется описание шаблона с
циклами сверления (G71, G74, G36)
циклом фрезерования линейной канавки (G791)
циклом фрезерования контура с "произвольным контуром"
(G793)
Комбинации параметров для определения центра или позиции
шаблона:
Центр шаблона:
X, C
XK, YK
позиции шаблона:
A, W и Q
A, Wi и Q
Пример: G745
%745.nc
[G745]
N1 T7 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X100 Z2
N5 G745 XK0 YK0 K50 A0 Q3
N6 G791 K30 A0 ZS0 ZE-5 P2 F0.15
N7 M15
КОНЕЦ
Пример: Последовательности команд
[ простой шаблон сверления ]
N.. G745 XK.. YK.. ZS.. ZE.. A W... Q
. . .
[ шаблон сверления со сверлением глубоких
отверстий ]
N.. G745 XK.. YK.. ZS.. A W... Q
N.. G74 ZE.. P.. I...
. . .
[ шаблон фрезерования с линейной канавкой ]
N.. G745 XK.. YK.. ZS.. ZE.. A W... Q
N.. G791 K.. A Z..
. . .
Параметр
XK
Центр шаблона в декартовых координатах
YK
Центр шаблона в декартовых координатах
ZS
Начальная точка обработки сверлением/фрезерованием
ZE
Конечная точка обработки сверлением/фрезерованием
X
Диаметр (центр шаблона в полярных координатах)
C
Угол (центр в полярных координатах)
A
Начальный угол (позиция первого отверстия/фигуры)
W
Конечный угол (позиция последнего отверстия/фигуры)
Wi
Конечный угол (расстояние до следующей позиции)
Q
Количество отверстий/фигур (по умолчанию: 1)
V
Направление вращения (по умолчанию: 0)
V=0, без W: деление полной окружности
V=0, с W: деление на более длинной дуге окружности
V=0, с Wi: знак перед Wi определяет направление (Wi<0:
по часовой стрелке)
V=1, с W: по часовой стрелке
V=1, с Wi: по часовой стрелке (знак перед Wi не имеет
значения)
V=2: с W: против часовой стрелки
V=2, с Wi: против часовой стрелки (знак Wi не имеет
значения)
