212

DIN-программирование

4.4 Элементы формы контура точения

Контур выточки G25–Geo

G25 генерирует приведенные ниже контуры выточки. Выточки

возможны только во внутренних углах контура, у которых

поперечный элемент идет параллельно оси Х. Программируйте

G25 после первого элемента. Тип выточки закладывается в

параметре "Н".

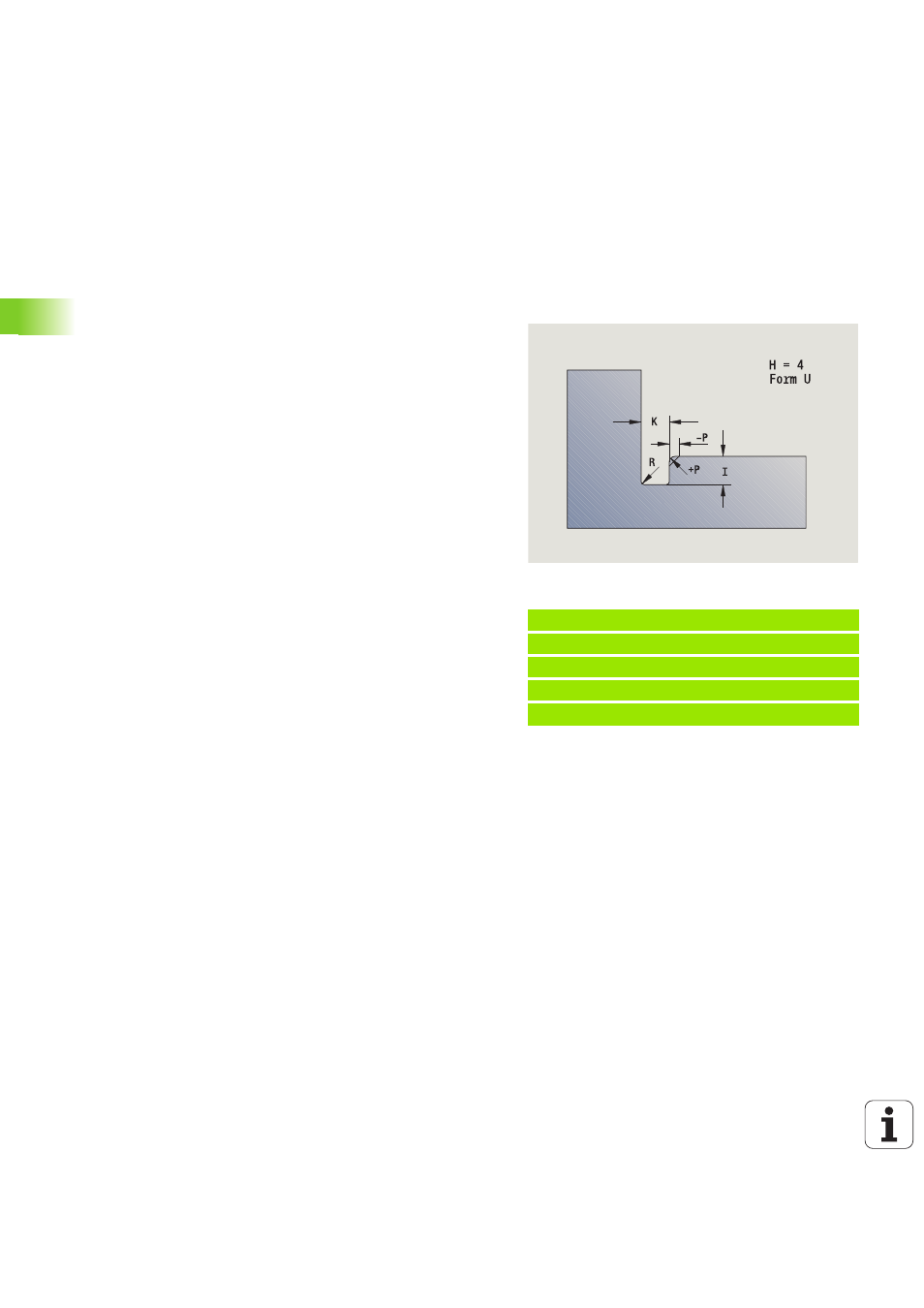

Выточка формы U (H=4)

Пример: Вызов G25-Geo форма U

. . .

N.. G1 Z-15 [продольный элемент]

N.. G25 H4 I2 K4 R0.4 P-0.5 [форма U]

N.. G1 X20 [поперечный элемент]

. . .

Параметр

H

Выточка формы U: H=4

I

Глубина выточки (радиус)

K

Ширина выточки

R

Внутренний радиус обоих углов прорези (по умолчанию: 0)

P

Наружный радиус/фаска (по умолчанию: 0)

P\>0: радиус скругления

P<0: ширина фаски

BE, BF, BD, BP и BH (siehe „Атрибуты обработки для элементов

формы” auf Seite 201)
FP Не обрабатывать элемент (обязательно только для

TURN PLUS):

1: Выточку не обрабатывать
