308 DIN-программирование
4.19 Циклы резьбы

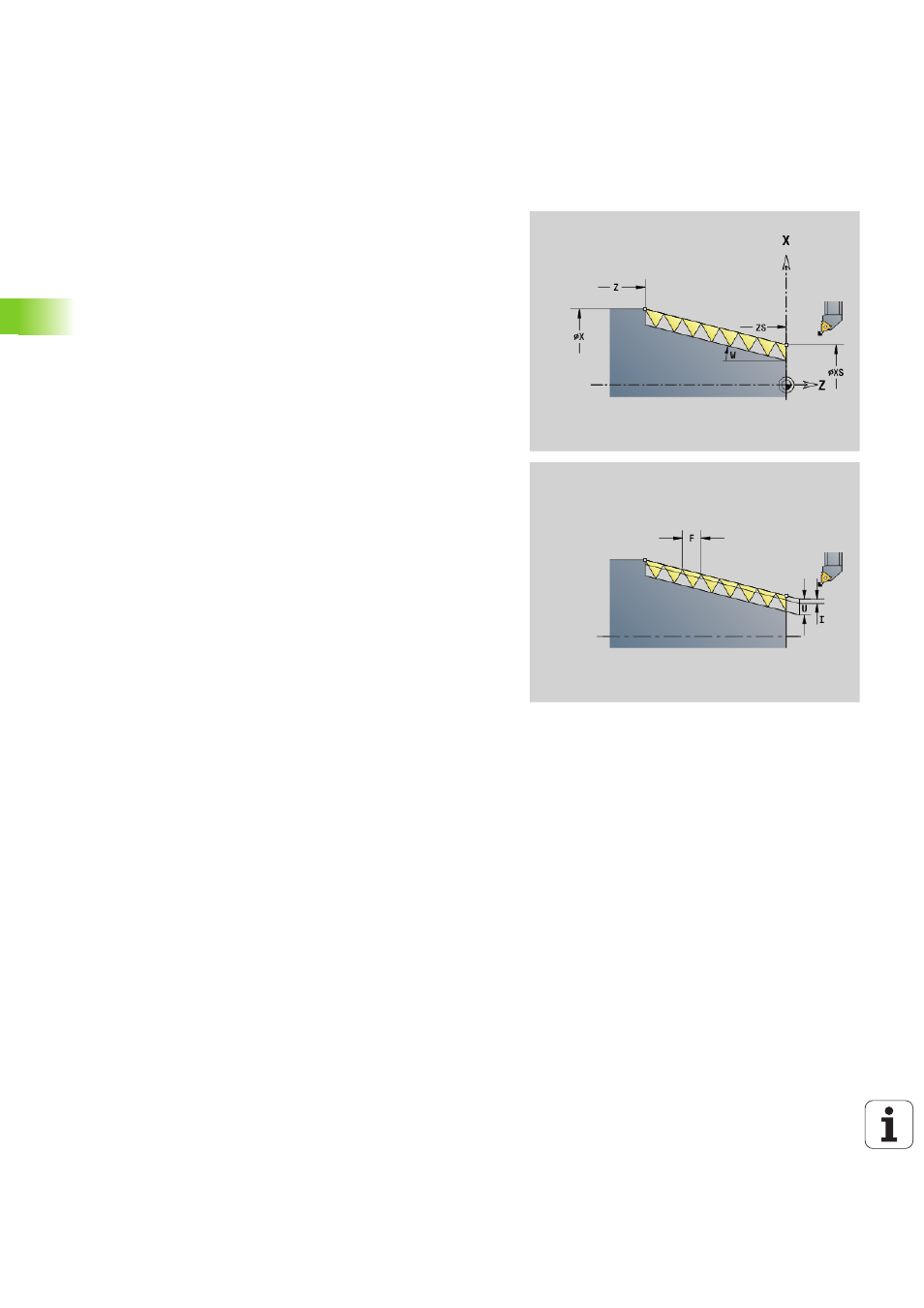

Простой цикл нарезания резьбы G32
G32 выполняет простую резьбу в любом направлении и
положении (продольную, коническую или торцовую, внутреннюю
или наружную).
Параметр
X Конечная точка резьбы (диаметр)
Z Конечная точка резьбы
XS Начальная точка резьбы (диаметр)
ZS Начальная точка резьбы
BD Внешняя/внутренняя резьба:
 0: внешняя резьба
 1: внутренняя резьба
F Шаг резьбы
U Глубина резьбы
Значение не введено: глубина резьбы рассчитывается
автоматически:
 Внешняя резьба (0.6134 * F)
 Внутренняя резьба (0.5413 * F))
I Максимальная глубина резания
IC Количество проходов. Подача рассчитывается из IC и U.
Необходимо при:
 V=0 (постоянное сечение стружки)
 V=1 (постоянная подача)
V Тип подачи на врезание (по умолчанию: 0); подробная
информация смотри страница 302.
 0: постоянное сечение стружки при всех срезах
 1: постоянная подача на врезание
 2: с остаточным распределением резания. Первая
подача на врезание = "остаток" деления глубины резьбы/
глубину резания. "Последний проход" разделяется на 1/
2-, 1/4-, 1/8- и 1/8-прохода.
 3: подача на врезание вычисляется из шага резьбы и
частоты вращения
 4: как в MANUALplus 4110
 5: постоянная подача (как в 4290)
 6: постоянно с остатком (как в 4290)
H Тип смещения для сглаживания боковых поверхностей
резьбы (по умолчанию: 0)
 0: без смещения
 1: слева
 2: справа
 3: смещение попеременно справа/слева
WE Тип отвода при K=0 (по умолчанию: 0)
 0: G0 в конце
 1: отвод в резьбе
K Длина сбега в конечной точке резьбы (по умолчанию: 0)
