smart.Turn-юниты для оси Y
3.3 Ю
ниты – Фрезерование, ось Y

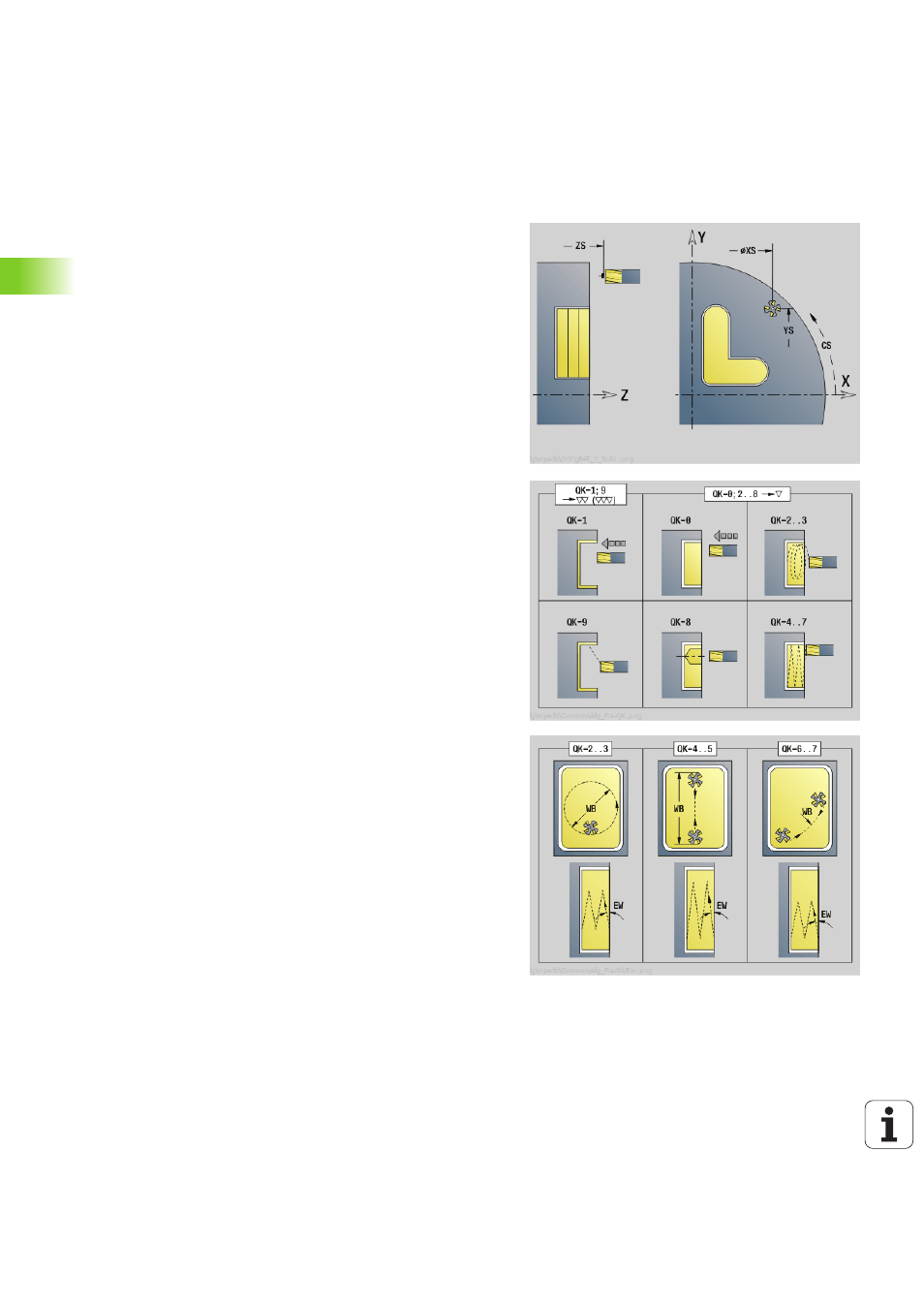

Юнит "Фрезерование кармана ICP, плоскость
XY"
Юнит фрезерует заданный с помощью ICP карман на плоскости
XY. Выберите в QK черновую или чистовую обработку и в случае
черновой обработки укажите стратегию врезания.
Имя юнита: G845_Tas_Y_Stirn / Циклы: G845 (смотри страница
371); G846 (смотри страница 376)
Доступ к технологической базе данных:
Тип обработки: фрезерование
Параметры, на которые оказывается влияние:
F, S, FZ, P
Параметры формы Контур
FK
NF
Маркер позиции (только если QK=8)
NS
Номер стартового кадра контура
Z1
Верхняя грань фрезерования
P2
Глубина контура
NE
Номер кадра конца контура
Параметры формы Цикл
QK
Тип обработки и стратегия врезания
0: черновая обработка
1: чистовая обработка
2: черновая обработка по спирали, ручная
3: черновая обработка по спирали, автоматическая
4: черновая обработка маятниковым движением,
линейная, ручная
5: черновая обработка маятниковым движением,
линейная, автоматическая
6: черновая обработка маятниковым движением,
круговая, ручная
7: черновая обработка маятниковым движением,
круговая, автоматическая
8: черновая обработка, врезание в позиции
предварительного сверления
9: Чистовая обработка, 3D кривая подвода
JT
Направление прогона:
0: изнутри наружу
1: снаружи внутрь
H
Напр. хода фрезер.
0: встречное движение
1: попутное движение
P
Максимальное врезание
I
Припуск параллельно контуру
K
Припуск в направлении врезания
FZ
Подача на врезание
E
Уменьшенная подача
R
Радиус подхода
WB
Длина врезания
EW
Угол врезания
U
Коэффициент перекрытия (по умолчанию: 0,5)
RB
Плоскость возврата
Дополнительные формы:смотри страница 60
