smart.Turn-юниты для оси Y
3.3 Ю
ниты – Фрезерование, ось Y

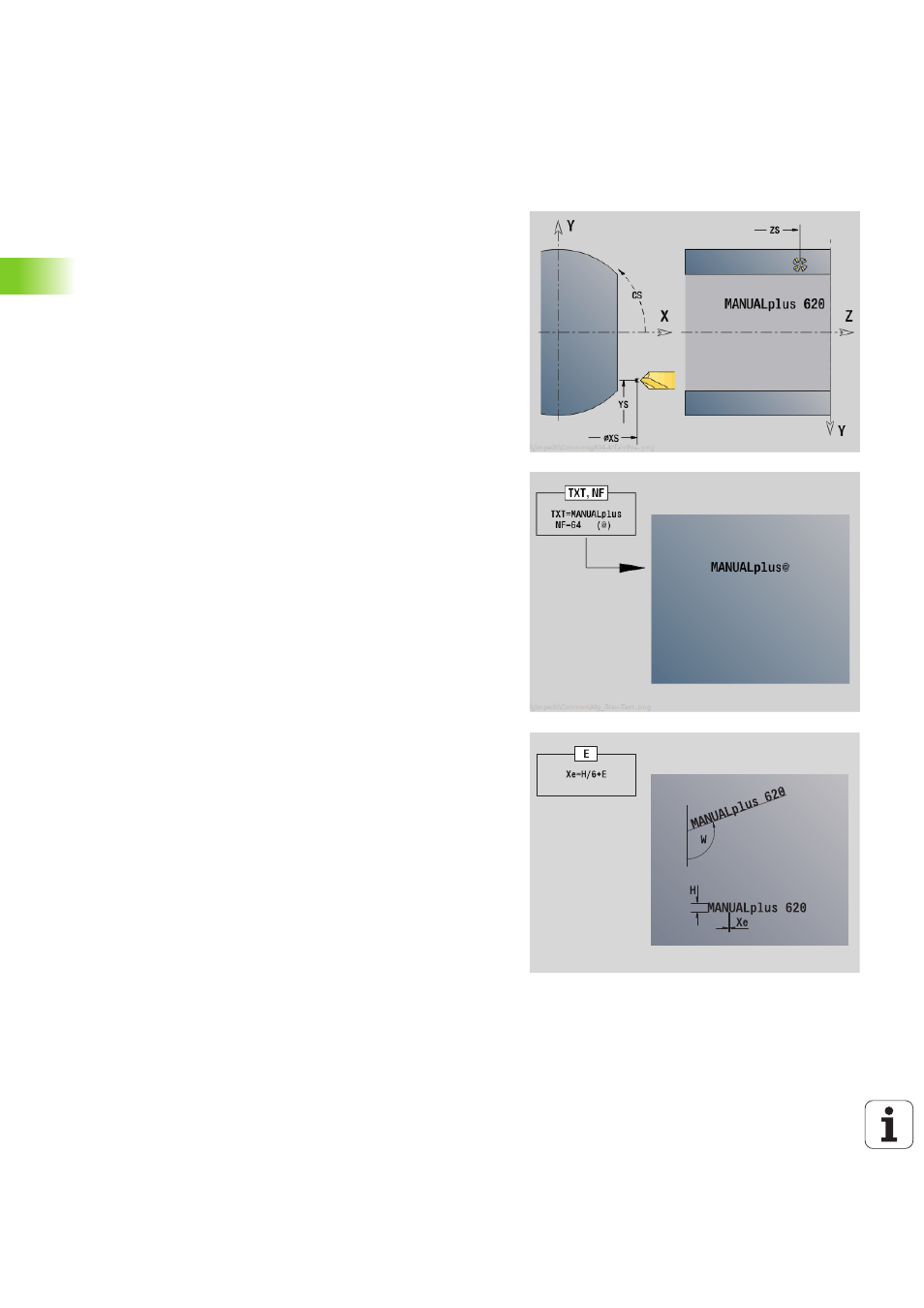

Юнит "Гравирование, плоскость YZ"
Юнит гравирует последовательность символов в линейном
порядке на плоскости YZ. Умляуты или особые знаки, которые
невозможно задать в редакторе smart.Turn, определяйте знак за
знаком в NF. Если вы программируете "писать дальше напрямую"
(Q=1), то смена инструмента и предварительное
позиционирование подавляются. Действительными оказываются
технологические значения предшествующего цикла гравировки.
Имя юнита: G804_GRA_Y_MANN / Цикл: G804 (смотри страница
548)
Таблица символов: смотри страница 378
Доступ к технологической базе данных:
Тип обработки: гравировка
Параметры, на которые оказывается влияние:
F, S
Параметры формы Позиция
Y, Z
Начальная точка
X
Конечная точка (диаметр). Позиция Х, с которой
начинается фрезерование.
RB
Плоскость возврата
Параметры формы Цикл
TXT
Текст, который должен быть выгравирован
NF
Номер символа (символ, который необходимо
выгравировать)
H
Высота шрифта
E
Коэффициент удаления (расчет: смотри рис.)
W
Угол наклона
FZ
Коэффициент подачи на врезание (подача на врезание
= текущая подача * FZ)
Q
Писать дальше напрямую
0 (нет): гравировка следует начиная с начальной
точки
1 (да): гравировать с позиции инструмента
Дополнительные формы:смотри страница 60
