HEIDENHAIN MANUALplus 620, CNC PILOT 640
241
4.8 Контур образующей
Дуга окружности на контуре образующей G112-/
G113-Geo
G112/G113 задает дугу окружности на контуре образующей.

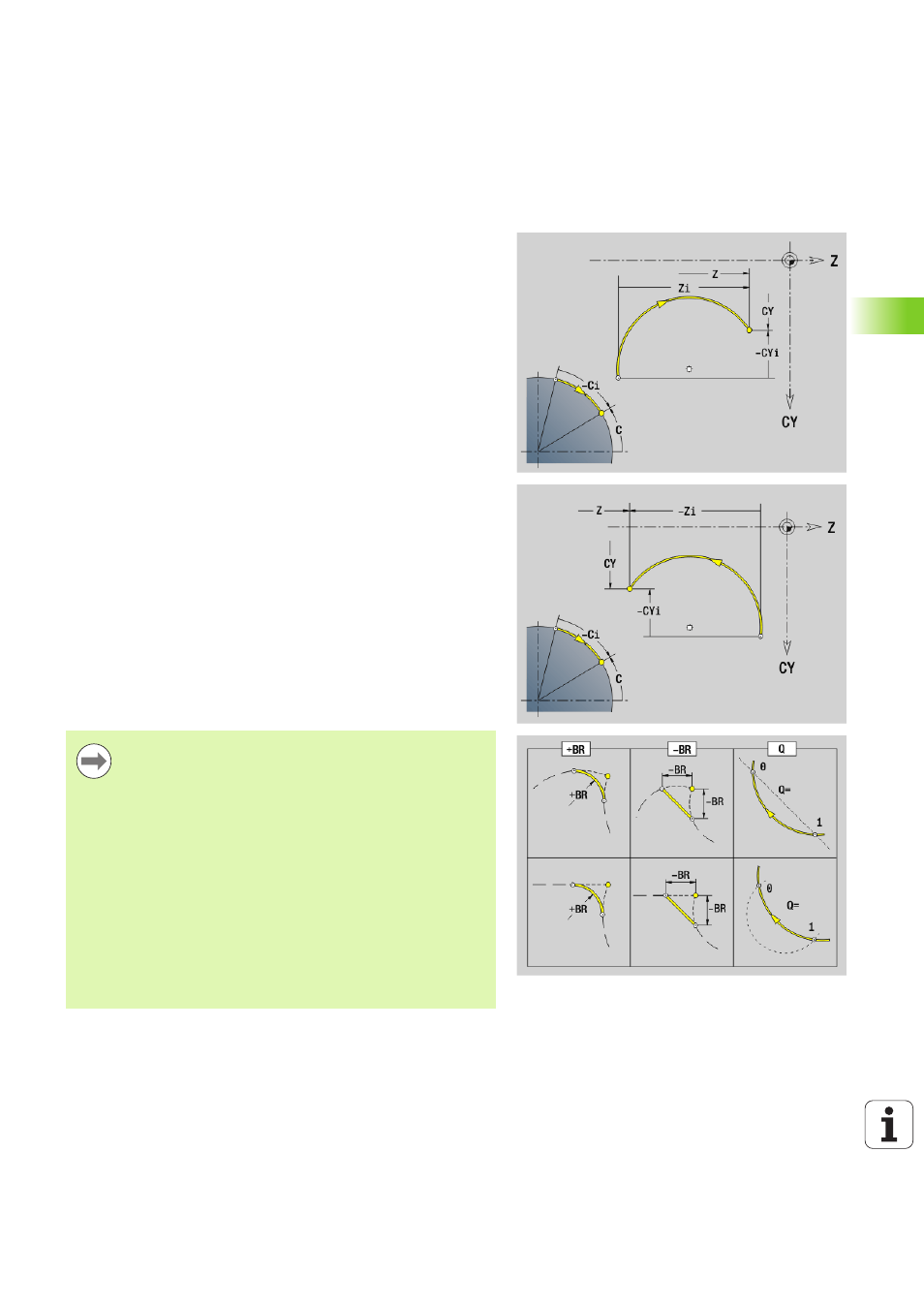

Направление вращения: см. вспомогательный рисунок
Параметр
Z
Конечная точка
C
Конечная точка (начальный угол или полярный угол)
CY Конечная точка как "размер отрезка", привязка: развертка
образующей на "отсчетном диаметре"
R
Радиус
K
Центральная точка в направлении Z
J
Угол центральной точки как "размер отрезка"
Q
Точка пересечения. Конечная точка, если дуга пересекает
прямую или дугу окружности (по умолчанию: 0):
0: ближняя точка пересечения
1: дальняя точка пересечения
BR Фаска/скругление. Задает переход к следующему элементу
контура. Программируйте теоретическую конечную точку,
если вводится фаску/скругление.
Ввод отсутствует: плавный переход
BB=0: не плавный переход
BR\>0: радиус скругления
BR<0: ширина фаски
PZ Конечная точка (полярный радиус)
W
Центр (полярный угол; привязка: нулевая точка заготовки )
PM Центр (полярный радиус; привязка: нулевая точка заготовки )
AR Стартовый угол (угол касательной к оси вращения)
AN Конечный угол (угол касательной к оси вращения)
Программирование
Z, CY: абсолютно, в приращениях, с
самоудержанием или "?"
C: абсолютно, в приращениях или с
самоудержанием
K, J: абсолютно или в приращениях
PZ, W, PM: абсолютно или в приращениях
ARi: Угол к предыдущему элементу
ANi: Угол к последующему элементу
Программируйте Z и C или Z и CY, либо K и W или K
и J
Запрограммируйте "центральную точку" или
"радиус"
Для "радиуса": возможна лишь дуга <= 180°
