DIN-программирование для оси Y
6.7 Циклы фрезерования, ось Y

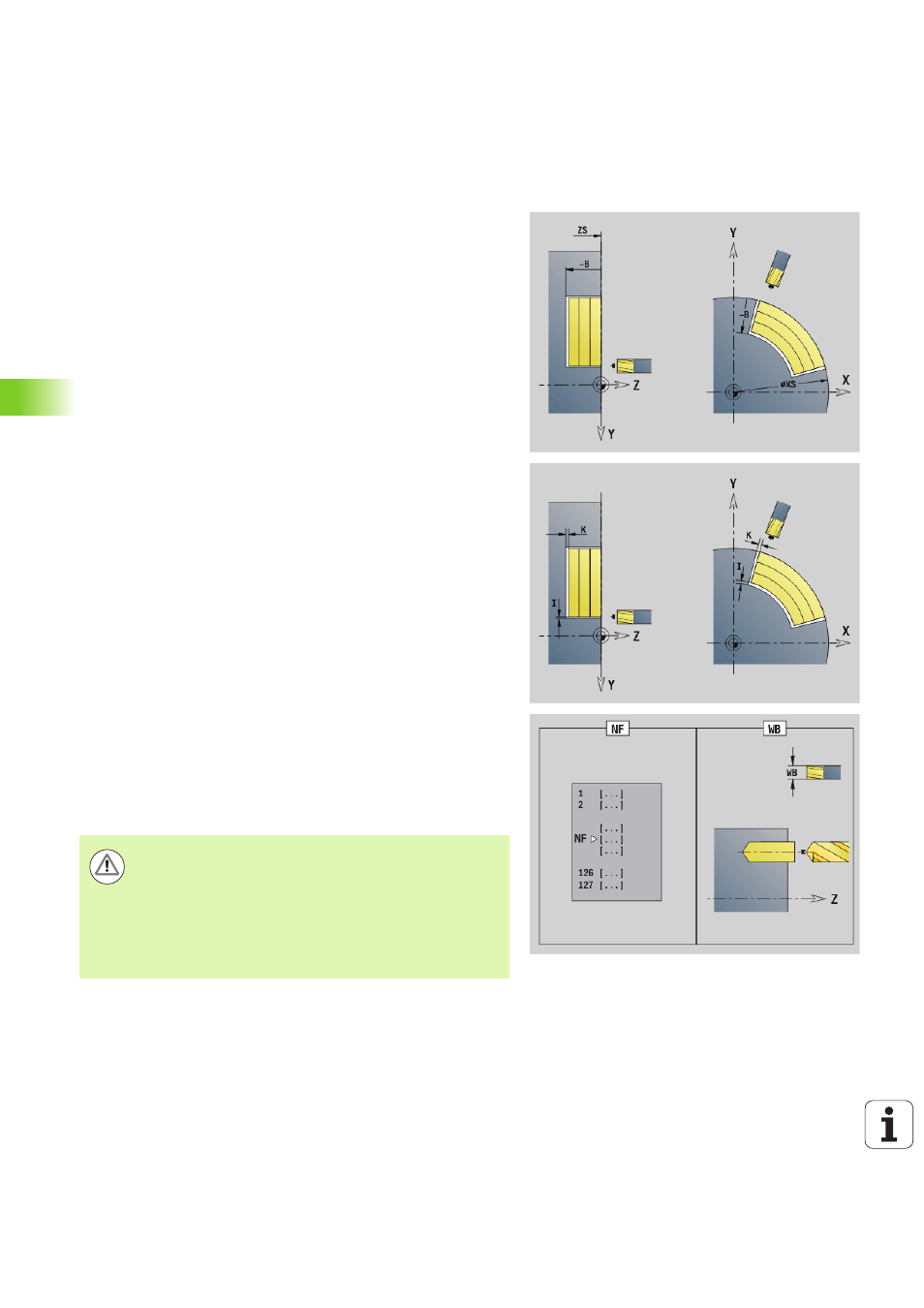

G845 (ось Y) – определение позиции предварительного
сверления
"G845 A1 ..определяет позицию предварительного сверления и
сохраняет ее под заданным в „NF“ отсчетном размере. Цикл
учитывает при расчете позиций предварительного сверления
диаметр активного инструмента. Поэтому перед вызовом "G840
A1 .."замените сверло. Программируйте только приведенные в
следующей таблице параметры.
Смотри также:
Страница 539G845 – основы
G845 – ФрезерованиеСтраница 541
Параметр – определение позиции предварительного сверления
ID
Контур фрезерования – имя контура фрезерования
NS
Номер стартового кадра контура
Фигуры: номер кадра фигуры
Свободный замкнутый контур: элемент контура (не
стартовая точка)
B
Глубина фрезерования (по умолчанию: глубина из
описания контура)
XS
Верхний предел фрезерования боковой поверхности
(заменяет отсчетную плоскость из описания контура)
ZS
Верхний предел фрезерования торцовой поверхности
(заменяет отсчетную плоскость из описания контура)
I
Припуск в направлении Х (радиус)
K
Припуск в направлении Z
Q
Направление обработки (по умолчанию: 0)
0: изнутри наружу
1: снаружи внутрь
A
Процесс "Определение позиции предварительного
сверления": А=1
NF
Маркер позиции – ссылка, под которой в цикле
сохраняются положение предварительного сверления
[1..127].
WB (Длина погружения) Диаметр фрезерного инструмента
G845 перезаписывает позиции предварительного
сверления, которые пока еще сохранены под
ссылкой "NF".
Параметр "WB"" используется как при определении
позиции предварительного сверления, так и при
фрезеровании. При определении позиции
предварительного сверления "WB" описывает
диаметр фрезерующего инструмента.
