HEIDENHAIN MANUALplus 620, CNC PILOT 640
295
4.18 Определен
ия контура в части обработки
4.18 Определения контура в части
обработки

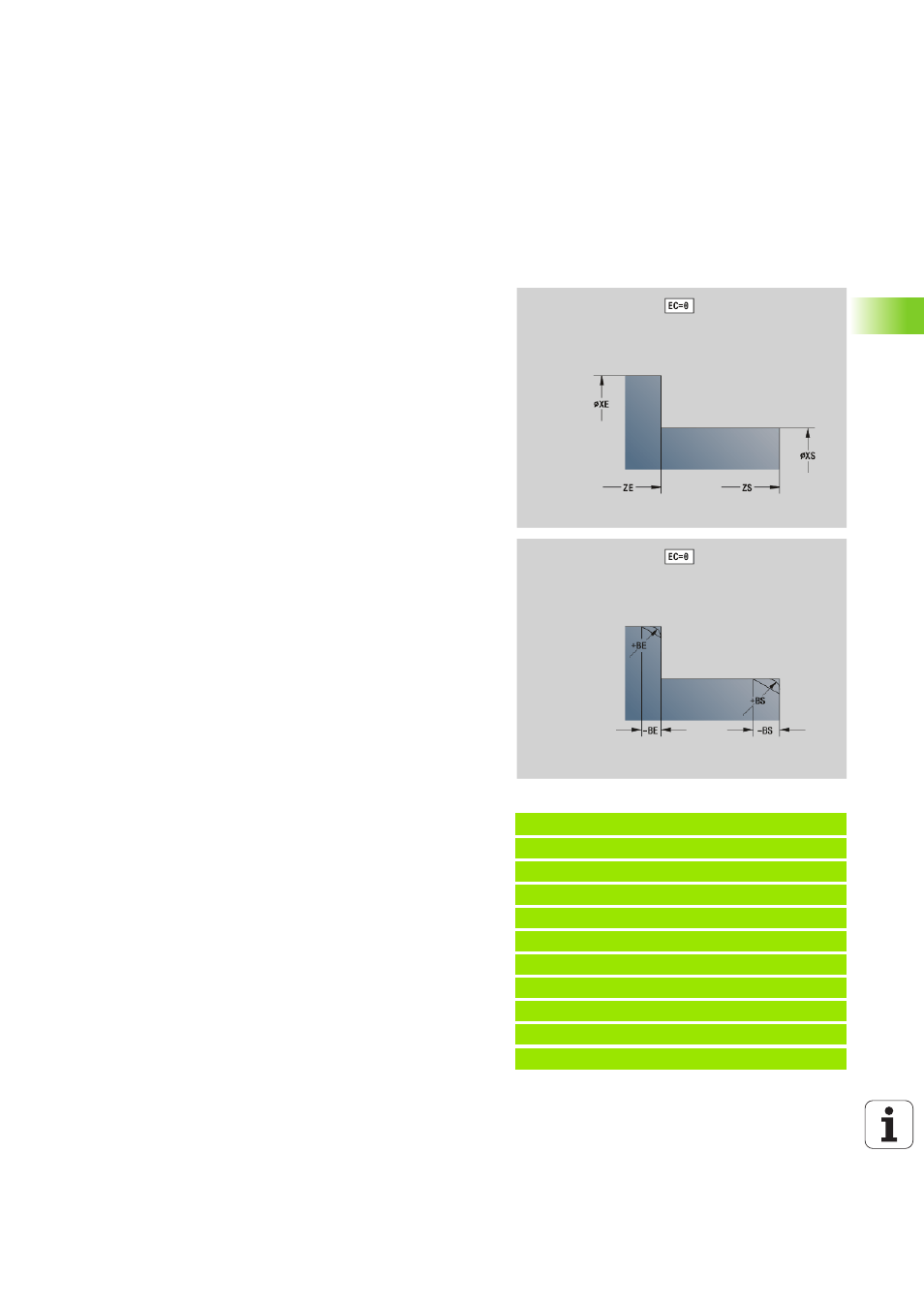

Конец цикла/простые контуры G80
G80 (с параметрами) описывает контур точения из нескольких
элементов в одном NC-кадре. G80 (без параметров) заканчивает
задание контура напрямую после цикла.
IC и KC предназначены для внутреннего использования системой
ЧПУ для представления фаски/скругления цикла.
Пример: G80
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X120 Z2
N3 G810 P3
N4 G80 XS60 ZS-2 XE90 ZE-50 BS3 BE-2 RC5
N5 ...
N6 G0 X85 Z2
N7 G810 P5
N8 G0 X0 Z0
N9 G1 X20
N10 G1 Z-40
N11 G80
Параметр
XS
Начальная точка контура Х (диаметр)
ZS
Начальная точка контура Z
XE
Конечная точка контура Х (диаметр)
ZE
Конечная точка контура Z
AC
Угол 1. Элемент (Диапазон: 0° <= AC < 90°)
WC Угол 2. Элемент (Диапазон: 0° <= AC < 90°)
BS
Фаска/скругление в стартовой точке
WS Угол фаски в стартовой точке
BE
Фаска/скругление в конечной точке
WE Угол фаски в конечной точке
RC
Радиус
IC
Ширина фаски
KC
Ширина фаски
JC
Выполнение (смотри программирование циклов)
0: простой контур
1: расширенный контур
EC
Контур врезания
0: возрастающий контур
1: контур врезания
HC
Направление контура для чистовой обработки:
0: продольно
1: поперечно
