380
DIN-программирование
4.27 Циклы гравировки

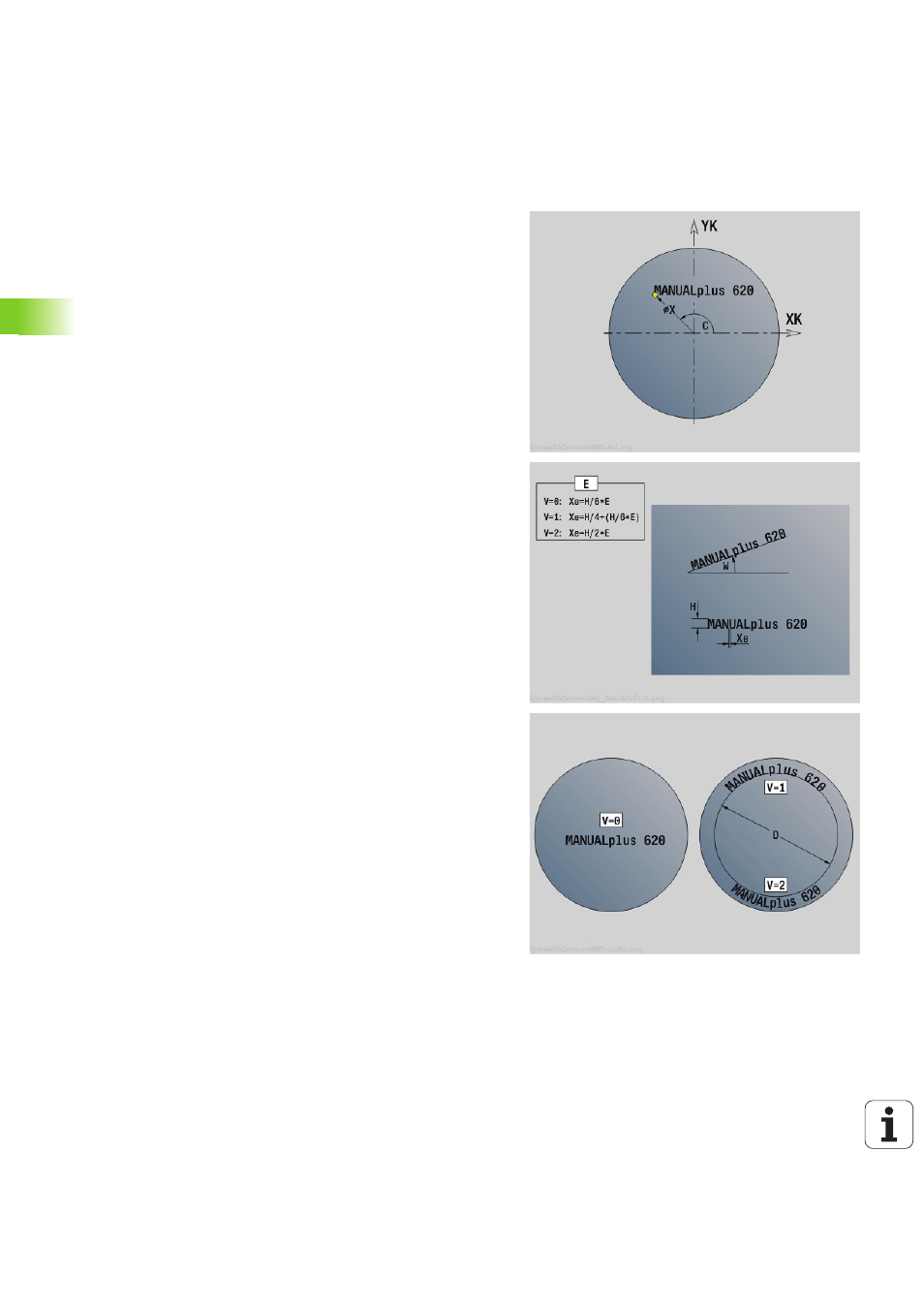

Гравировка на торце G801
Блок G801 гравирует последовательность символов в линейном
или полярном порядке на торцевой поверхности. Таблица
символов и дополнительная информация: смотри страница 378
Циклы гравируют начиная со стартовой позиции, или
соответственно с активной позиции, если не задана стартовая.
Пример: если одна надпись гравируется с несколькими вызовами,
задайте сначала при первом вызове стартовую позицию. Другие
вызовы программируются без стартовой позиции.
Параметр
X, C
Начальная точка полярно
XK, YK
Начальная точка декартово
Z
Конечная точка. Позиция Z, с которой начинается
фрезерование.
RB
Плоскость отвода. Позиция Z, на которую
осуществляется отвод.
ID
Текст, который должен быть выгравирован
NF
Номер символа (символ, который необходимо
выгравировать)
W
Угол наклона. Пример: 0° = вертикальный знак; знаки
упорядочены в положительном направлении оси Х.
H
Высота шрифта
E
Коэффициент удаления (расчет: смотри рис.)
V
Отработка
0: линейное представление
1: выгнуто вверх
2: выгнуто вниз
D
Диаметр привязки
F
Коэффициент подачи на врезание (подача на
врезание = текущая подача * F)
