HEIDENHAIN MANUALplus 620, CNC PILOT 640 105
2.5 Ю
ниты – Сверление по оси C

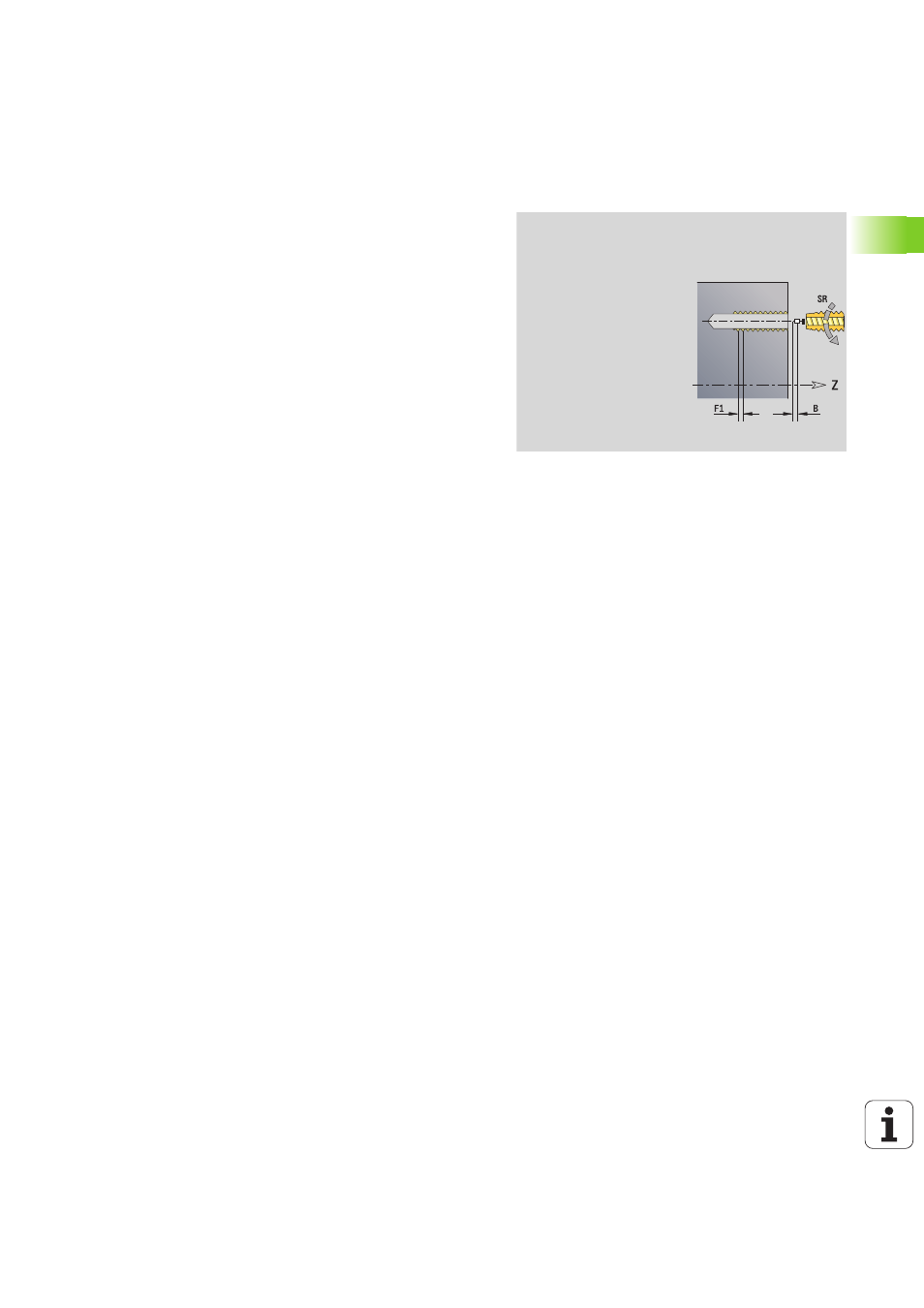

Юнит "ICP Нарезание резьбы, ось C"
Юнит выполняет резьбовое отверстие или группу резьбовых
отверстий на торцевой или боковой поверхности. Координаты
резьбовых отверстий, а также другие подробности задаются с
помощью ICP.
Имя юнита: G73_ICP_C / Цикл: G73 (смотри страница 329)
Используйте длину выхода при цанговых зажимах с
выравниванием длины. На основе глубины резьбы,
запрограммированного шага и "длины выхода" цикл рассчитывает
новый номинальный шаг. Номинальный шаг немного меньше
шага метчика. При выполнении резьбы сверло вытягивается из
зажимного патрона на "длину выхода". Таким образом
достигается более длительный срок службы метчиков.
Доступ к технологической базе данных:
 Тип обработки: нарезание резьбы
 Параметры, на которые оказывается влияние: S
Форма Шаблон
FK
смотри страница 62
NS Номер стартового кадра контура
Форма Цикл
F1
Шаг резьбы
B Длина захода
L Длина выхода при использовании зажимных цанг с
компенсацией длины (по умолчанию: 0)
SR Частота вращения возврата (по умолчанию: частота
вращения сверла)
SP Глубина ломки стружки
SI Расстояние отвода
RB Плоскость возврата
Дополнительные формы:смотри страница 60
