DIN-программирование
4.35 G-функции из предшеств
ующих систем управления

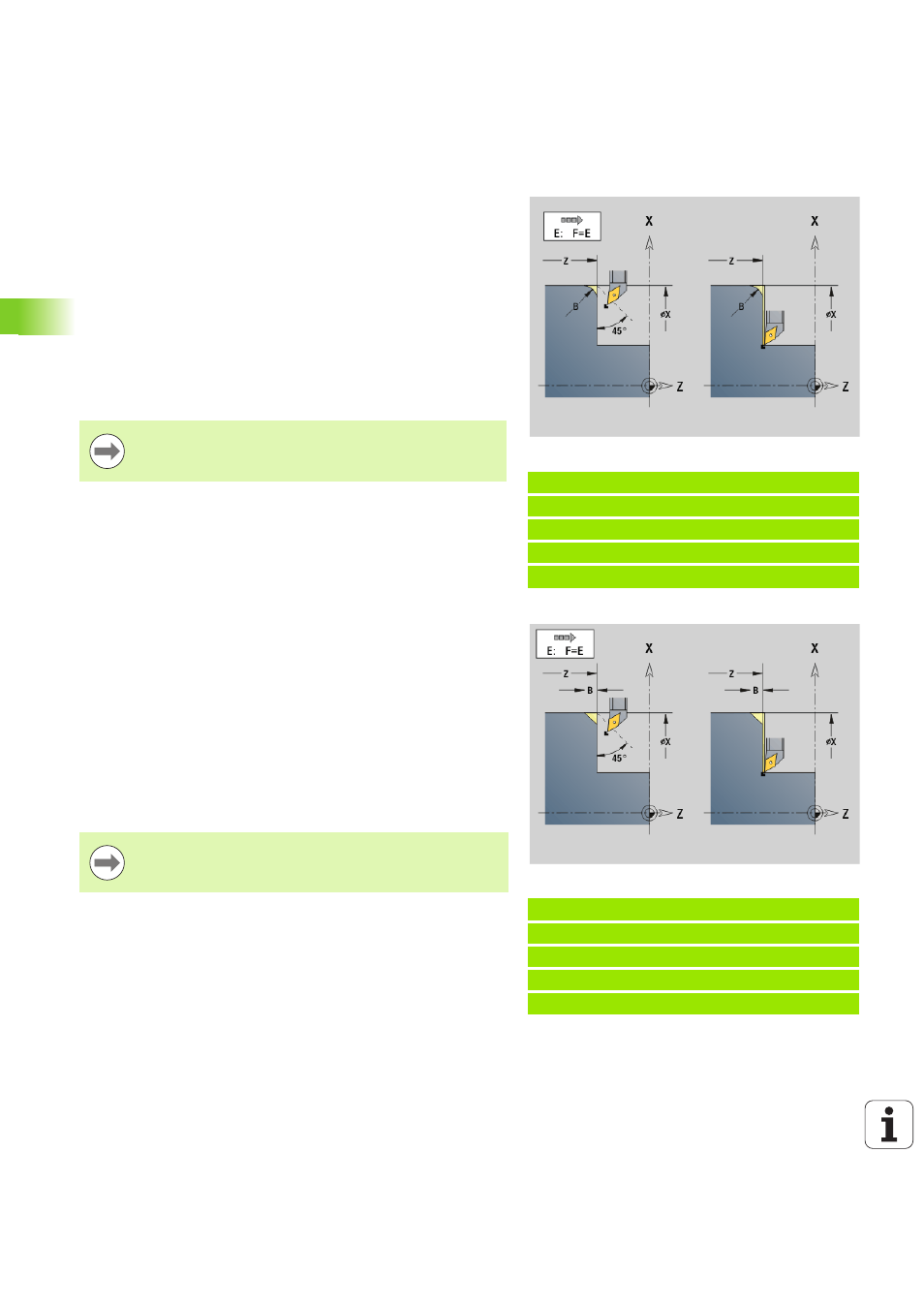

Цикл радиуса G87
G87 выполняет переходные радиусы на прямоугольных,
параллельных оси внутренних и внешних углах. Направление
определяется из "положения/направления обработки"
инструмента.
Предыдущий продольный или поперечный элемент
обрабатывается, если инструмент перед отработкой цикла
находится в координате X или Z угловой точки.
Цикл фаски G88
G88 изготавливает фаски на перпендикулярных, параллельных
оси внешних углах. Направление определяется из "положения/
направления обработки" инструмента.
Предыдущий продольный или поперечный элемент
обрабатывается, если инструмент перед отработкой цикла
находится в координате X или Z угловой точки.
Пример: G87
. . .
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X70 Z2
N3 G1 Z0
N4 G87 X84 Z0 B2 [радиус]
Параметр
X
Угловая точка (диаметр)
Z
Угловая точка
B
Радиус
E
Уменьшенная подача (по умолчанию: активная подача)
Проводится коррекция радиуса режущей кромки.
Припуски не рассчитываются.
Пример: G88
. . .
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X70 Z2
N3 G1 Z0
N4 G88 X84 Z0 B2 [Фаска]
Параметр
X
Угловая точка (диаметр)
Z
Угловая точка
B
Ширина фаски
E
Уменьшенная подача (по умолчанию: активная подача)
Проводится коррекция радиуса режущей кромки.
Припуски не рассчитываются.
