HEIDENHAIN MANUALplus 620, CNC PILOT 640 169
3.1 Юниты – Сверление, ось Y

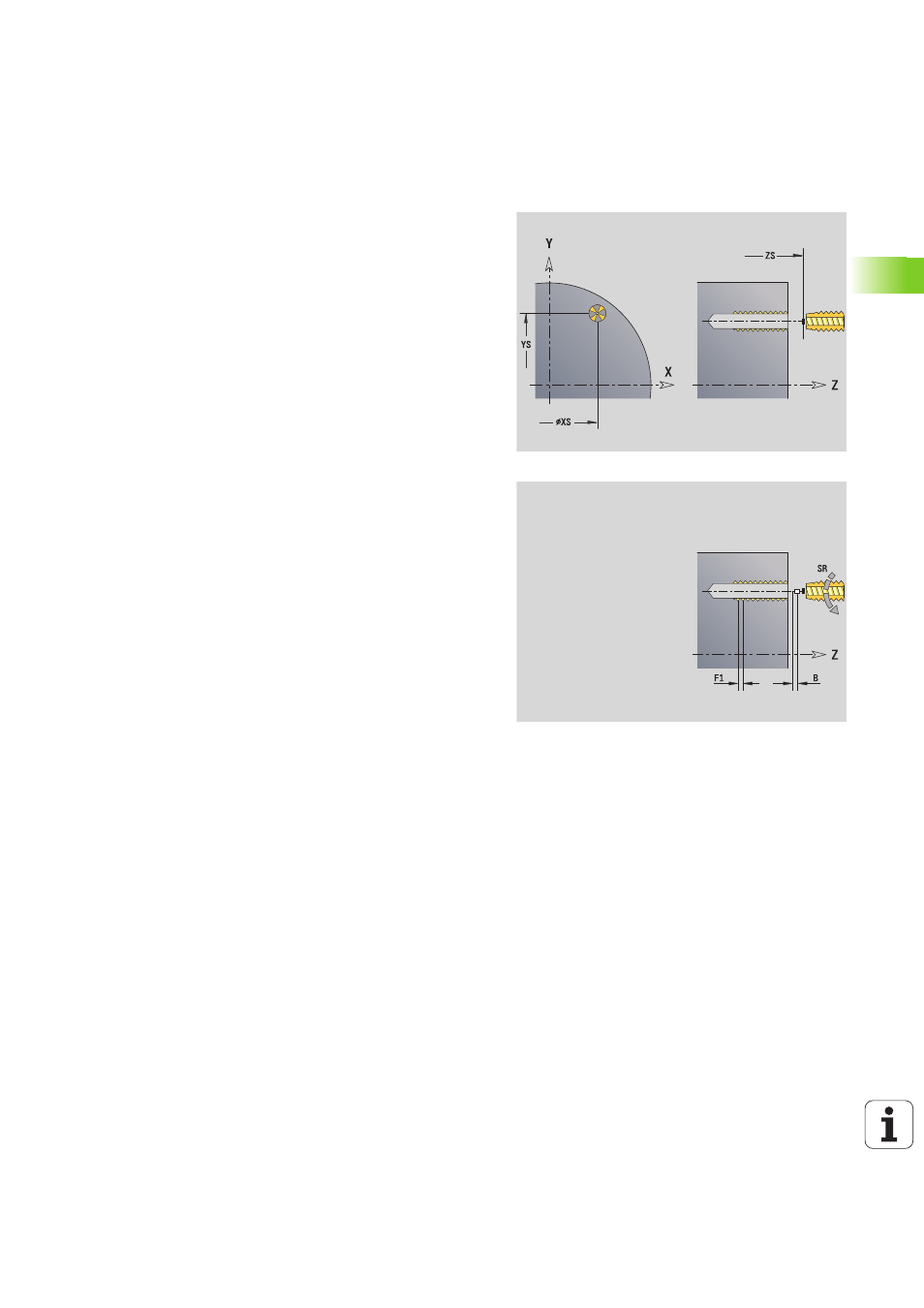

Юнит "ICP нарезание резьбы, ось Y"
Юнит выполняет одно резьбовое отверстие или группу резьбовых
отверстий на плоскости XY или YZ. Координаты резьбовых
отверстий, а также другие подробности задаются с помощью ICP.
Имя юнита: G73_ICP_Y / Цикл: G73 (смотри страница 329)
Длина выхода L: используйте этот параметр для цанговых
зажимов с компенсацией длины. На основе глубины резьбы,
запрограммированного шага и "длины выхода" цикл рассчитывает
новый номинальный шаг. Номинальный шаг немного меньше
шага метчика. При выполнении резьбы сверло вытягивается из
зажимного патрона на "длину выхода". Таким образом
увеличивается срок службы метчиков.
Доступ к технологической базе данных:
 Тип обработки: нарезание резьбы
 Параметры, на которые оказывается влияние:
S
Параметры формы Шаблон
FK
смотри страница 62
NS Номер стартового кадра контура
Параметры формы Цикл
F1
Шаг резьбы
B Длина захода
L Длина выхода при использовании зажимных цанг с
компенсацией длины (по умолчанию: 0)
SR Частота вращения возврата (по умолчанию: частота
вращения сверла)
SP Глубина ломки стружки
SI Расстояние отвода
RB Плоскость возврата
Дополнительные формы:смотри страница 60
