DIN-программирование
4.26 Циклы фрезерования
Цикл фрезерования контура и фигуры на
торцевой поверхности G793

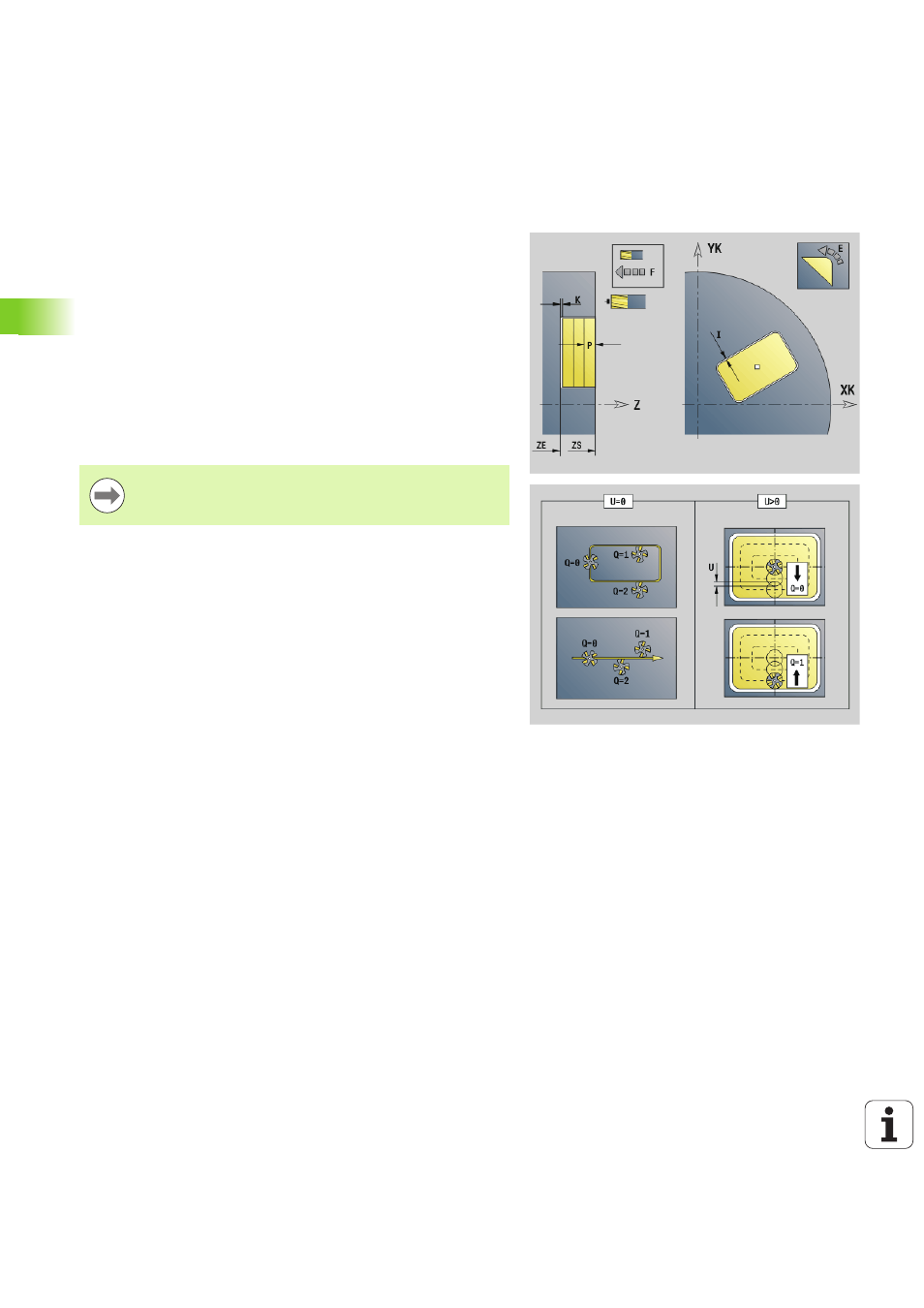

G793 фрезерует фигуры или "свободные контуры" (открытые или
замкнутые).
После G793 следует:
фрезеруемая фигура с:
определением контура фигуры (G311..G307) – смотри
“Контуры торцовой/задней стороны” на странице 230
завершением контура фрезерования (G80)
свободный контур с:
начальной точкой контура фрезерования (G100)
контуром фрезерования (G101, G102, G103)
завершением контура фрезерования (G80)
Предпочтительно использовать описание контура с
помощью ICP в части геометрии программы и циклы
G840, G845, а также G846.
Параметр
ZS
Верхняя грань фрезерования
ZE
Дно фрезерования
P
Максимальная подача на врезание (по умолчанию: общая
глубина в одном направлении подачи)
U
Коэффициент перекрытия, фрезерование контура или
карманов (по умолчанию: 0)
U=0: фрезерование контура
U\>0: фрезерование карманов – минимальное
перекрытие траекторий фрезерования = U*диаметр
фрезы
R
Радиус подхода (радиус дуги входа/выхода) – (по
умолчанию: 0)
R=0: подвод к элементу контура выполняется
непосредственно; подача к точке подвода над
плоскостью фрезерования – потом перпендикулярный
подвод на глубину
R\>0: фреза перемещается по дуге подвода/отвода,
плавно прилегающей к элементу контура
R<0 для внутренних углов: фреза перемещается по дуге
подвода/отвода, плавно прилегающей к элементу
контура
R<0 для внешних углов: длина линейного элемента
входа/выхода, элемент контура наезжается/проезжается
по касательной
I
Припуск параллельно контуру
K
Припуск Z
F
Подача на врезание
E
Уменьшенная подача для круглых элементов (по
умолчанию: активная подача)
