DIN-программирование
4.26 Циклы фрезерования

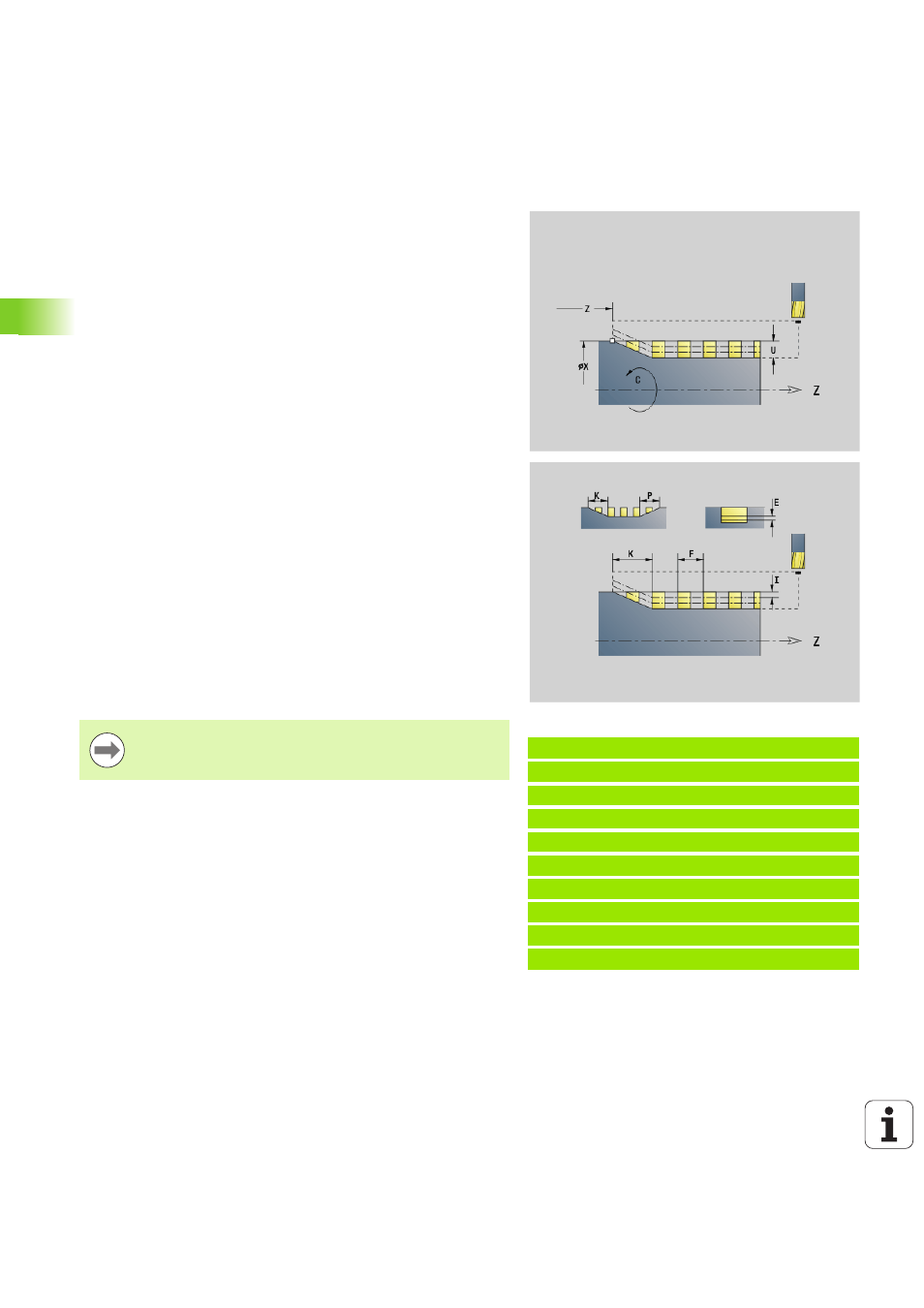

Фрезерование винтовой канавки G798
G798 фрезерует канавку от актуальной позиции инструмента к
конечной точке X, Z
. Ширина канавки соответствует диаметру
фрезы.
Подача на врезание:
Первая подача на врезание производится подачей I.
Следующие подачи рассчитываются Система ЧПУ следующим
образом
:текущая подача = I * (1 – (n–1) * E)
(n: n-ая подача)
Уменьшение подачи выполняется до \>= 0,5 мм. Потом каждая
подача выполняется со значением 0,5 мм.
Пример: G798
%798.NC
[G798]
N1 T9 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X80 Z15
N5 G798 X80 Z-120 C0 F20 K20 U5 I1
N6 G100 Z2
N7 M15
КОНЕЦ
Параметр
X
Конечная точка (диаметр) – (по умолчанию: текущая
позиция X)
Z
Конечная точка паза
C
Стартовый угол
F
Шаг резьбы:
F положительное: правая резьба
F отрицательное: левая резьба
P
Длина захода – рампа в начале канавки (по умолчанию: 0)
K
Длина сбега – рампа в конце канавки (по умолчанию: 0)
U
Глубина резьбы
I
Максимальная подача на врезание (по умолчанию: общая
глубина в одном направлении подачи)
E
Значение понижения для уменьшения подачи (по
умолчанию: 1)
D
Количество заходов
Спиральная канавка может фрезероваться только
снаружи.
