4.4 Элементы формы контура точения
4.4 Элементы формы контура
точения
Прорезка (стандарт) G22–Geo

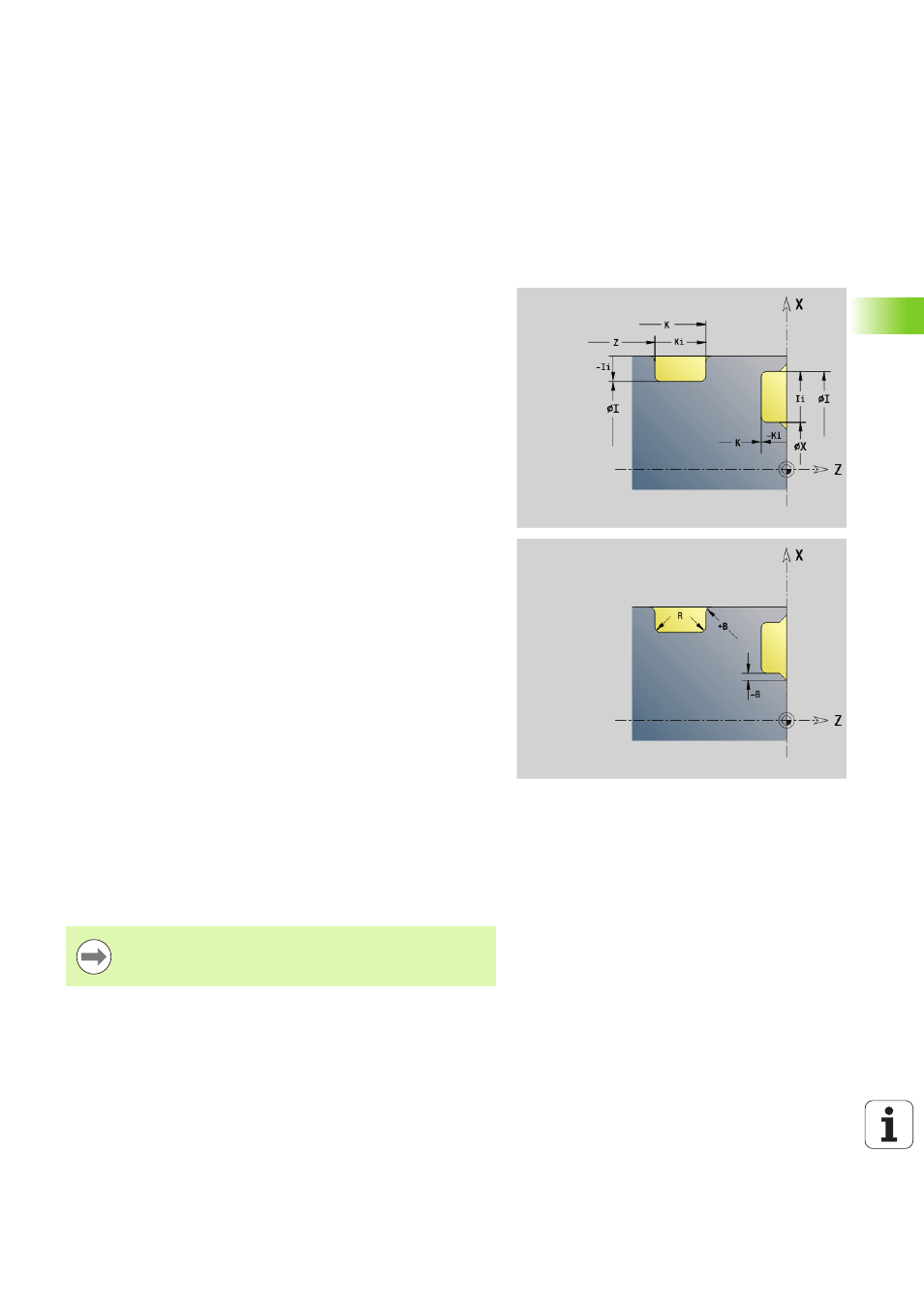

G22 задает прорезывание на заранее запрограммированном
параллельном оси элементе привязки.
Параметр
X Начальная точка прорезывания торцовой поверхности
(диаметр)
Z Начальная точка при прорезывании образующей
поверхности
I Внутренний угол (диаметр)
 Прорезывание торцовой поверхности: конечная точка
прорези
 Прорезывание поверхности образующей: основание
прорези
K Внутренний угол
 Прорезывание торцовой поверхности: основание прорези
 Прорезывание поверхности образующей: конечная точка
прорези
Ii Внутренний угол – в инкрементах (учитывайте знак числа!)
 Прорезывание торцовой поверхности: ширина прорези
 Прорезывание поверхности образующей: глубина
прорези
Ki Внутренний угол – в инкрементах (учитывайте знак числа!)
 Прорезывание торцовой поверхности: глубина прорези
 Прорезывание поверхности образующей: ширина прорези
B Наружный радиус/фаска на обеих сторонах прорези (по
умолчанию: 0)
 B\>0: радиус скругления
 B<0: ширина фаски
R Внутренний радиус обоих углов прорези (по умолчанию: 0)
BE, BF, BD, BP и BH (siehe „Атрибуты обработки для элементов
формы” auf Seite 201)
FP Не обрабатывать элемент (обязательно только для
TURN PLUS):
 1: Прорез не обрабатывать
Программируйте только Х или Z.
