HEIDENHAIN MANUALplus 620, CNC PILOT 640
521

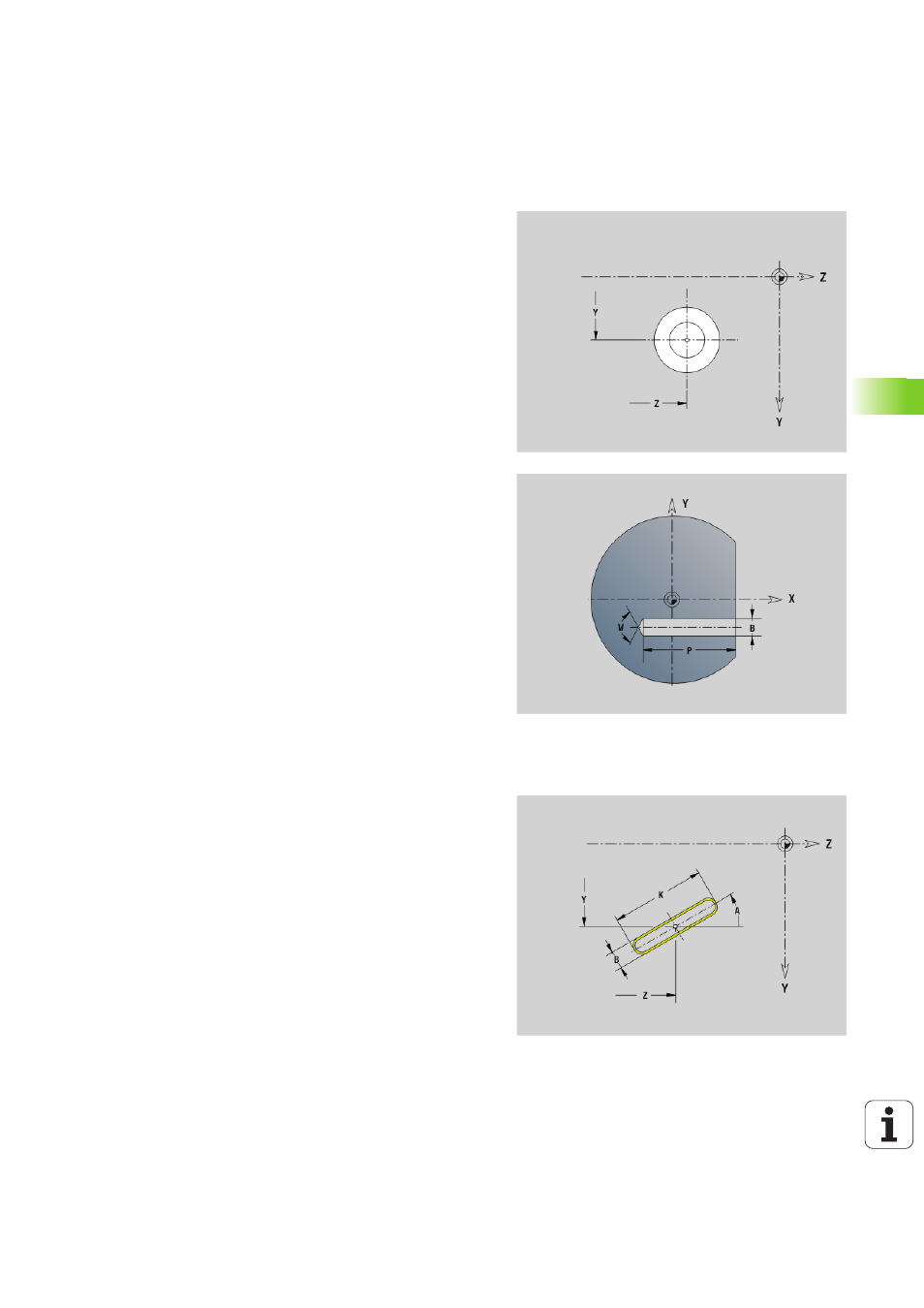

6.3 Контуры плоскости YZ
Отверстие в плоскости YZ G380-Geo
G380 задает отдельное отверстие с зенкерованием и резьбой в
плоскости YZ.
Линейная канавка в плоскости YZ G381-Geo
G381 задает линейную канавку в плоскости YZ.
Параметр
Y
Центр отверстия
Z
Центр отверстия
B
Диаметр отверстия
P
Глубина отверстия (без вершины сверла)
W
Угол при вершине (по умолчанию: 180°)
R
Диаметр зенкования
U
Глубина зенкования
E
Угол зенкования
I
Диаметр резьбы
J
Глубина резьбы
K
Начало резания резьбы (длина сбега)
F
Шаг резьбы
V
Левая или правая резьба (по умолчанию: 0)
0: правая резьба
1: левая резьба
A
Угол к оси X (диапазон: –90°< A < 90°)
O
Диаметр центрования
Параметр
Y
Центр канавки
Z
Центр канавки
X
Диаметр привязки
Значение не введено: "Х" из идентификатора раздела
"X" больше "X" из секционного кода
A
Угол положения (привязка: положительная ось X; по
умолчанию: 0°)
K
Длина канавки
B
Ширина канавки
P
Глубина кармана (по умолчанию: "P" из G308)
