244
DIN-программирование
4.8 Контур образующей

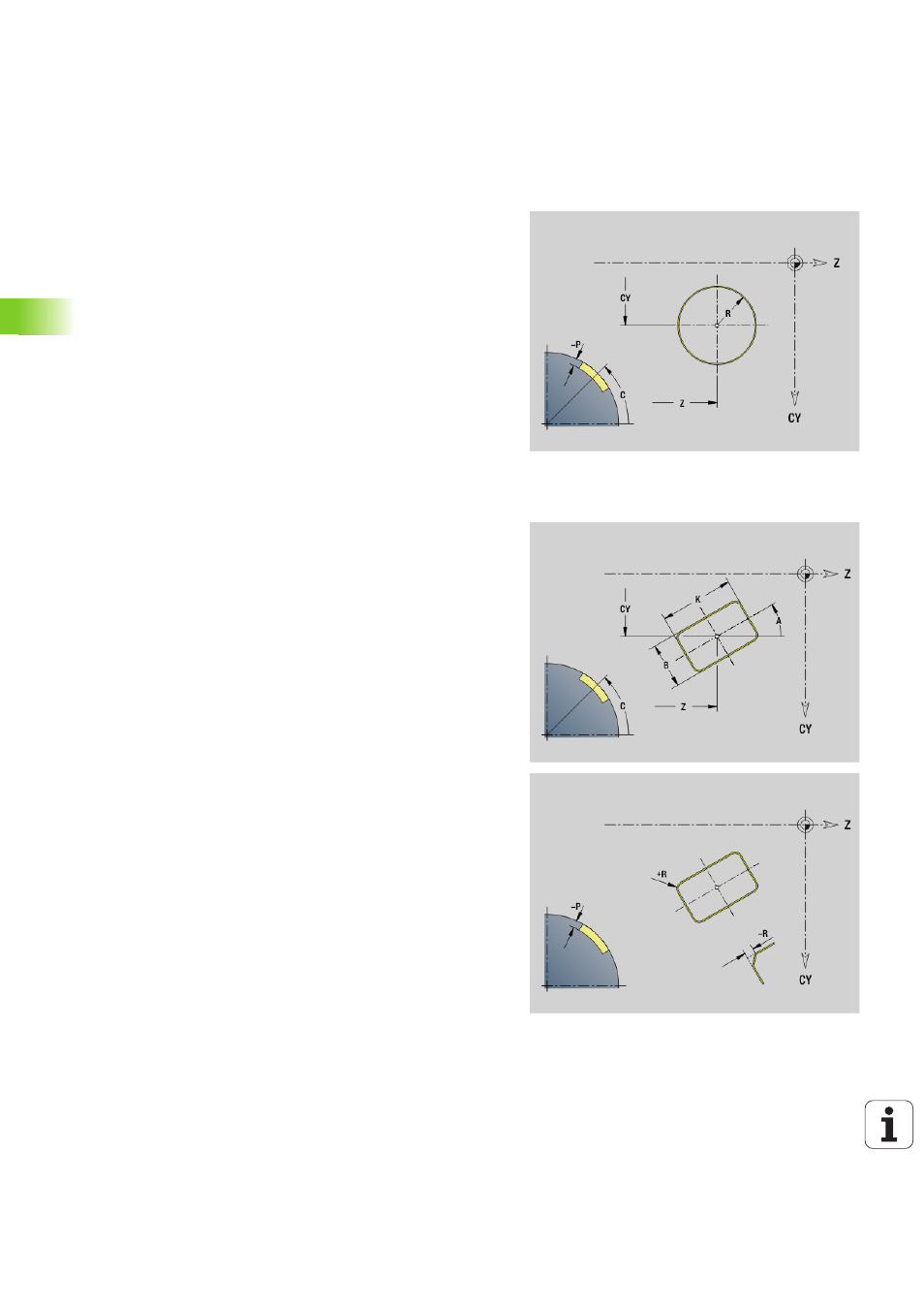

Полная окружность на образующей G314-Geo
G314 задает полную окружность на контуре образующей.
Прямоугольник на образующей G315-Geo
G315 задает прямоугольник на контуре образующей.
Параметр
Z
Центр
CY Центральная точка как "размер отрезка", привязка:
развертка образующей на "отсчетном диаметре"
C
Центральная точка (угол)
R
Радиус
P
Глубина кармана (по умолчанию: "P" из G308)
Параметр
Z
Центр
CY Центральная точка как "размер отрезка", привязка:
развертка образующей на "отсчетном диаметре"
C
Центральная точка (угол)
A
Угол к оси Z; (по умолчанию: 0°)
K
Длина
B
Ширина
R
Фаска/скругление (по умолчанию: 0°)
R\>0: радиус скругления
R<0: ширина фаски
P
Глубина кармана (по умолчанию: "P" из G308)
