562
TURN PLUS
7.2 Автоматическая генерация плана работы (AAG)
Нажать Softkey „Контрольная графика AAG”:
контрольная графика AAG и генерация программы
будут запущены.
С помощью Softkey „Назад” выбрать в меню TURN
PLUS
С помощью Softkey „Назад” выбрать в smart.Turn
Имя текущей программы оставить без изменения
и нажать Softkey Сохранить, чтобы перезаписать
программу.
Ввести имя, под которым должна быть сохранена
программа и нажать Softkey Сохранить.

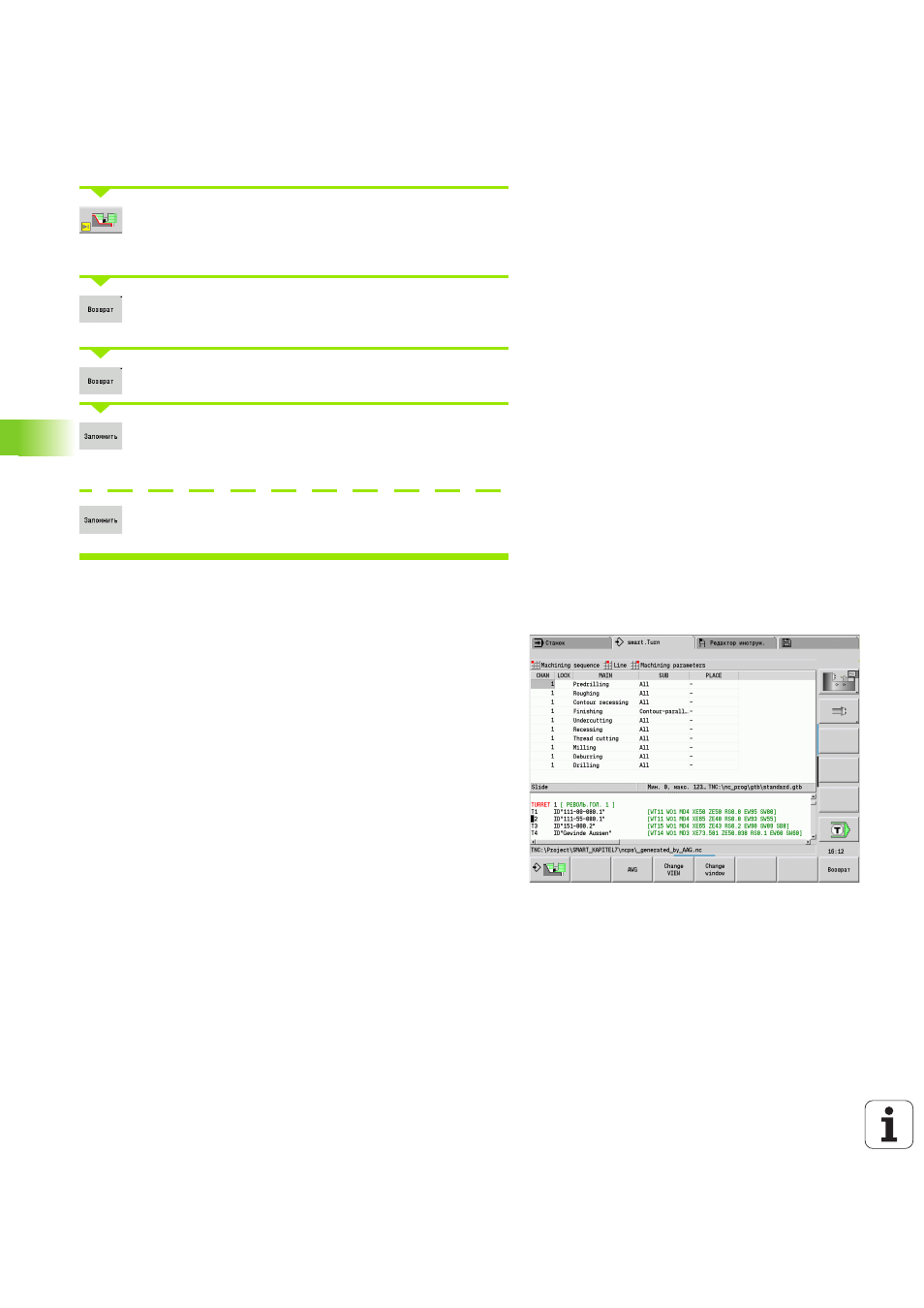

Последовательность обработки – основы
TURN PLUS анализирует контур согласно заданному в
"последовательности обработки" порядку. При этом задаются
подлежащие обработке области и определяются параметры
инструментов. AAG проводит анализ контура с помощью
параметров обработки.
TURN PLUS различает:
Тип главной обработки (например, фрезерование
вытачиванием)
Тип подчиненной обработки (например форма H, K или U)
Место обработки (например, снаружи или изнутри)
"Подчиненная обработка" и "место обработки" "уточняют"
спецификации обработки. Если подчиненная обработка или
место обработки не задаются, то AAG генерирует
обрабатывающие блоки для всех подчиненных обработок или
мест обработок.
