74 Юниты smart.Turn
2.3 Юниты – Прорезка

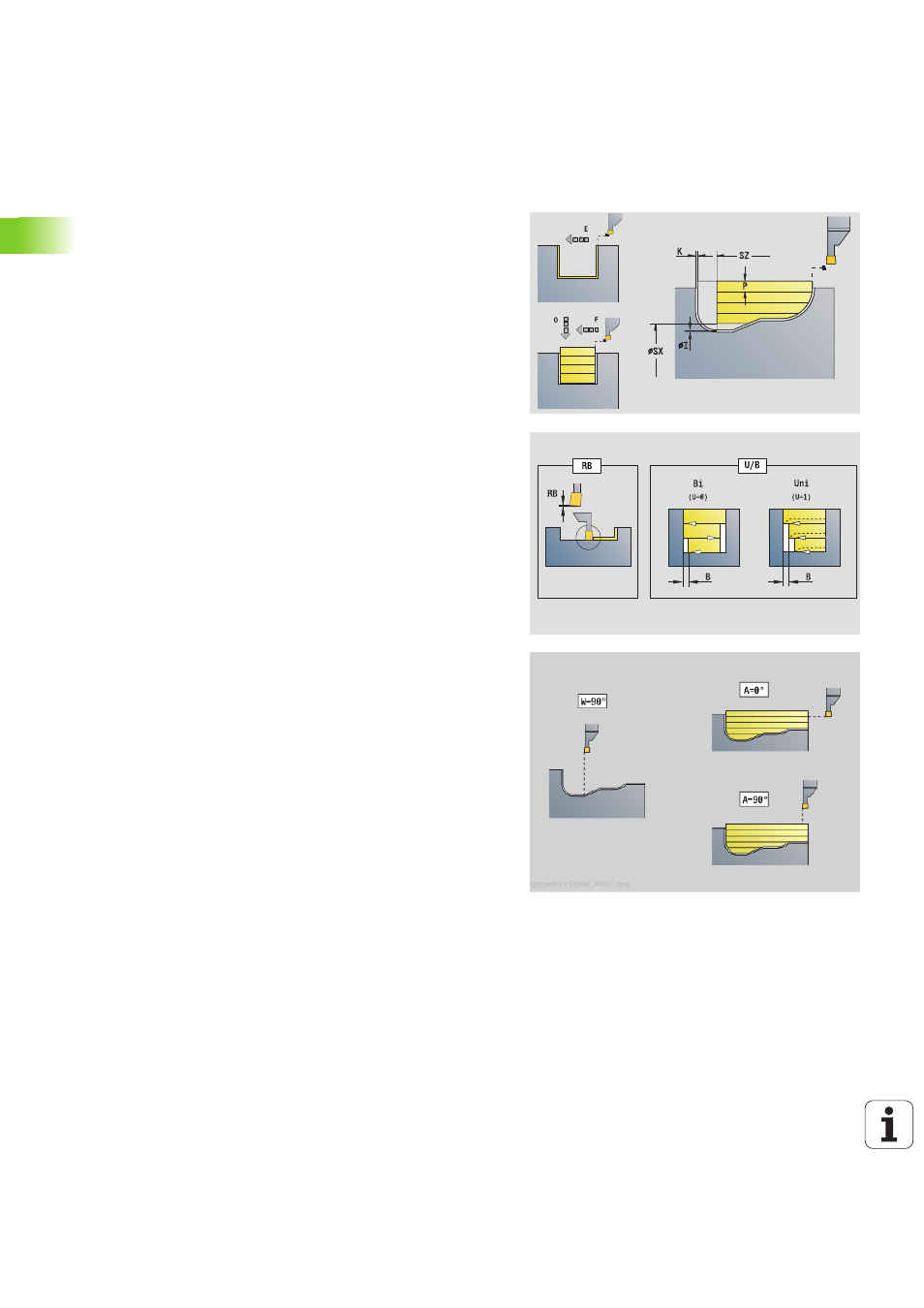

Юнит "Токарная прорезка ICP"
Юнит производит нарезку стружки контура, описанного с
помощью ICP, аксиально/радиально "NS после NE". Снятие
стружки достигается чередующимися движениями прорезки и
черновой обработки.
Юнит выполняет снятие стружки с контура, описанного в разделе
ГОТОВАЯ ДЕТАЛЬ, аксиально/радиально "NS после NE". Если в
FK задан вспомогательный контур, то используется он.
Имя юнита: G869_CUT_OFF / Цикл: G869 (смотри страница 286)
Доступ к технологической базе данных:
 Тип обработки: токарная прорезка
 Параметры, на которые оказывается влияние:
F, S, O, P
Форма Контур
X1, Z1
Начальная точка заготовки: Вычисление только тогда,
когда заготовка не определена.
RI, RK Размеры заготовки в направлениях Х и Z.
SX, SZ Ограничение резания (SX: диаметр) – (по умолчанию:
ограничение резания отсутствует)
Другие параметры формы Контур: смотри страница 62
Форма Цикл
P
Максимальное врезание при предварительной обточке
I, K Припуск в направлении Х, Z (I: диаметр)
RB Коррекция глубины точения для чистовой обработки
B Ширина смещения
U Направление снятия стружки
 0 (Bi): в двух направлениях (обоих направлениях)
 1 (Uni): в одном направлении (в направлении контура)
Q Протекание процесса (черновая обработка/чистовая
обработка)
 0: черновая и чистовая обработка
 1: только черновая обработка
 2: только чистовая обработка
A Угол подвода (по умолчанию: против направления
врезания)
W Угол отвода (по умолчанию: против направления
врезания)
O Подача врезки (по умолчанию: активная подача)
E Подача чистовой обработки (по умолчанию: активная
подача)
H Отвод в конце цикла
 0: возврат к точке старта
 Аксиальная прорезка: сначала направление Z,
затем X
 Радиальная прорезка: сначала направление X,
затем Z
 1: позиционирование перед готовым контуром
 2: поднятие на безопасное расстояние и остановка
Дополнительные формы: смотри страница 60
