DIN-программирование
4.3 Основные элементы контура точения
Дуга окружности контура точения G2-/G3-Geo

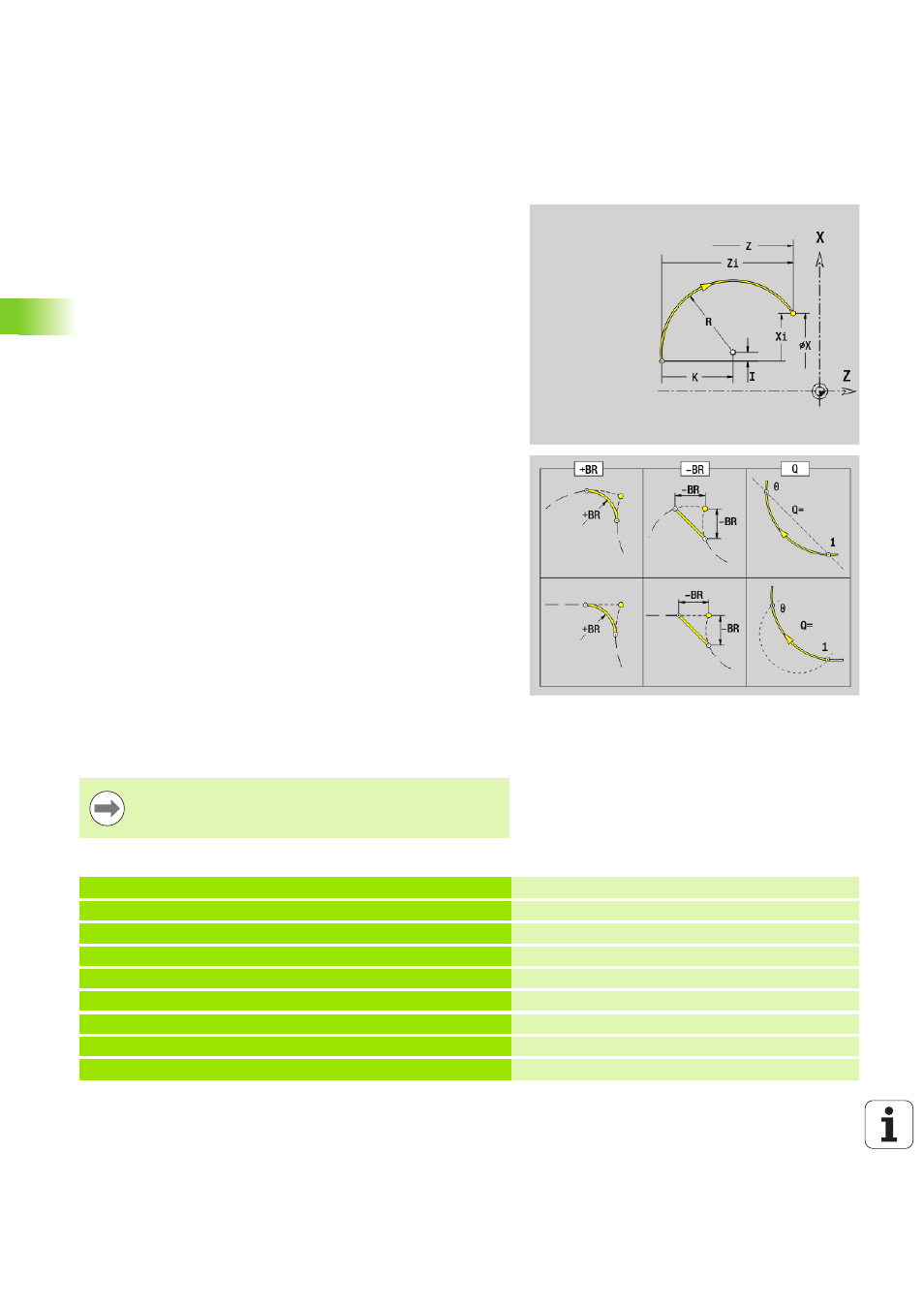

G2/G3 задает дугу окружности в контуре точения с проставлением
размеров центра окружности в приращениях. Направление
вращения (см. вспомогательный рисунок):
G2: по часовой стрелке
G3: против часовой стрелки
Пример: G2-, G3-Geo
Параметр
X
Конечная точка элемента контура (диаметр)
Z
Конечная точка элемента контура
R
Радиус
I
Центральная точка (расстояние от стартовой точки до
центральной точки как размер радиуса)
K
Центр (расстояние стартовая точка – центр)
Q
Точка пересечения. Конечная точка, если дуга пересекает
прямую или дугу окружности (по умолчанию: 0):
0: ближняя точка пересечения
1: дальняя точка пересечения
BR Фаска/скругление. Задает переход к следующему элементу
контура. Программируйте теоретическую конечную точку,
если вводится фаску/скругление.
Значение не введено: плавный переход
BB=0: не плавный переход
BR\>0: радиус скругления
BR<0: ширина фаски
BE, BF, BD, BP и BH (siehe „Атрибуты обработки для элементов
Не обрабатывать элемент (обязательно только для
TURN PLUS):
0: Не обрабатывать базовый элемент (круг)
1: Не обрабатывать элемент наложения (например,
фаску или скругление)
2: Не обрабатывать базовый элемент/ элемент
наложения
Программирование X, Z: абсолютно, в приращениях, с
самоудержанием или "?"
. . .
FERTIGTEIL (ГОТ. ДЕТАЛЬ)
N1 G0 X0 Z-10
N2 G3 X30 Z-30 R30
Целевая точка и радиус
N3 G2 X50 Z-50 I19.8325 K-2.584
Центральная точка и центр в приращениях
N4 G3 Xi10 Zi-10 R10
Целевая точка в приращениях и радиус
N5 G2 X100 Z? R20
Неизвестная координата целевой точки
N6 G1 Xi-2.5 Zi-15
. . .
