392
DIN-программирование
4.29 Прочие G-функции

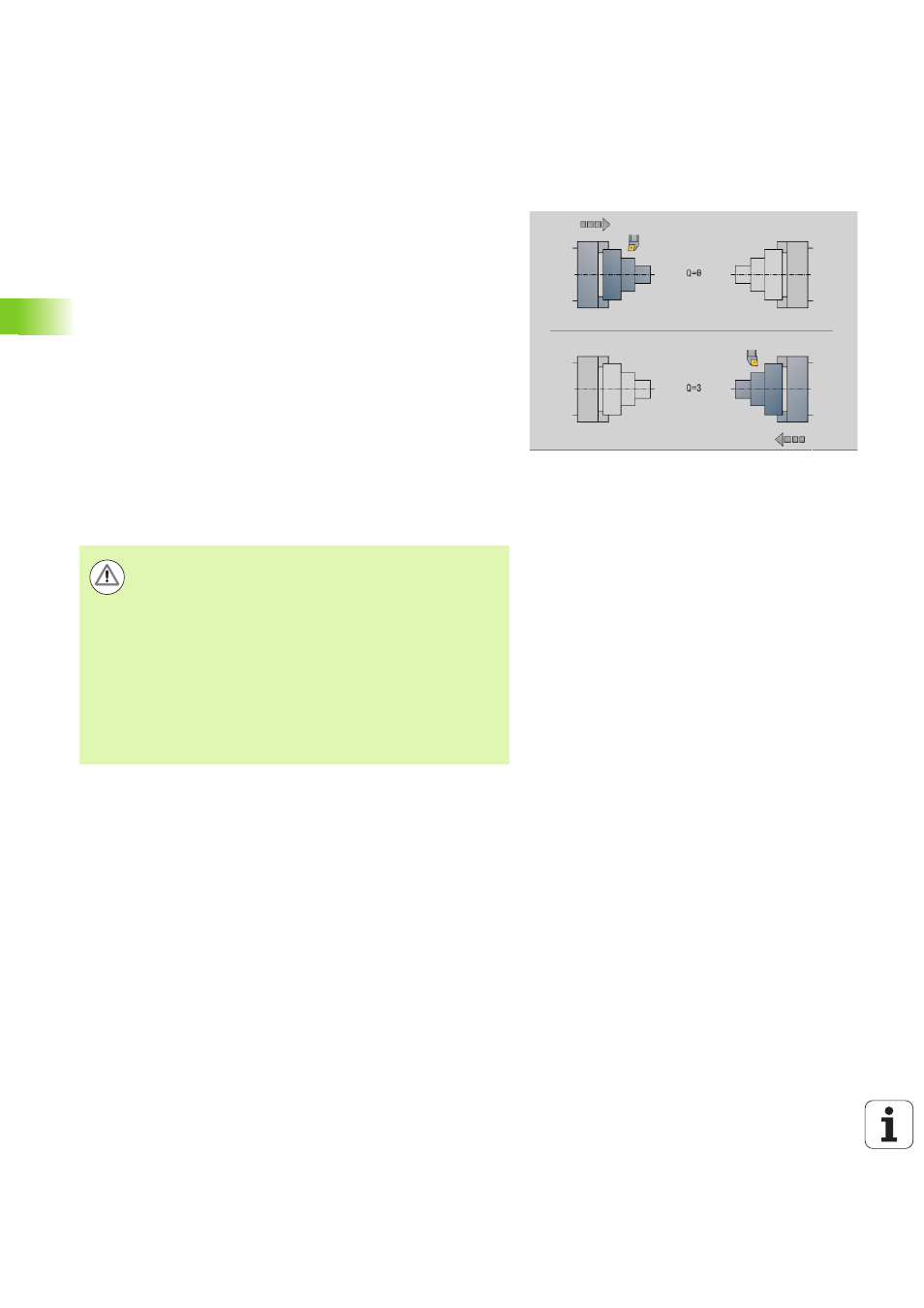

Конвертация и зеркальное отображение G30
Функция G30 конвертирует G и M-функции, а также номера
шпинделей. G30 зеркально отображает траектории перемещений
и размеры инструментов и смещает нулевую точку станка в
зависимости от осей на „смещение нулевой точки“ (машинный
параметр: Trans_Z1).
Применение: при сложной обработке описывается полный контур,
обрабатывается передняя сторона, перезажимается
обрабатываемая деталь с помощью „экспертной программы“, а
затем обрабатывается задняя сторона. Для программирования
обработки задней стороны также, как и обработки передней
стороны (ориентировка оси Z-, направление дуги окружности и
т.д.), экспертная программа содержит команды для конвертации и
зеркального отображения.
Параметр
H
Номер таблицы конвертации (только в том случае, если
производитель станка настроил таблицу конвертации)
Q
Номер шпинделя
Внимание: опасность столкновения!
При переходе с АВТОМАТИЧЕСКОГО на РУЧНОЙ
РЕЖИМ работы конвертации и зеркальные
отображения сохраняются.
При возврате с обработки задней стороны на
обработку торцевой стороны отключайте
конвертацию/зеркальное отображение (пример: при
повторении программы с помощью M99).
После повторного выбора программы конвертация/
зеркальное отображение выключены (пример:
переход с РУЧНОГО на АВТОМАТИЧЕСКИЙ режим
работы).
