smart.Turn-юниты для оси Y
3.3 Ю
ниты – Фрезерование, ось Y

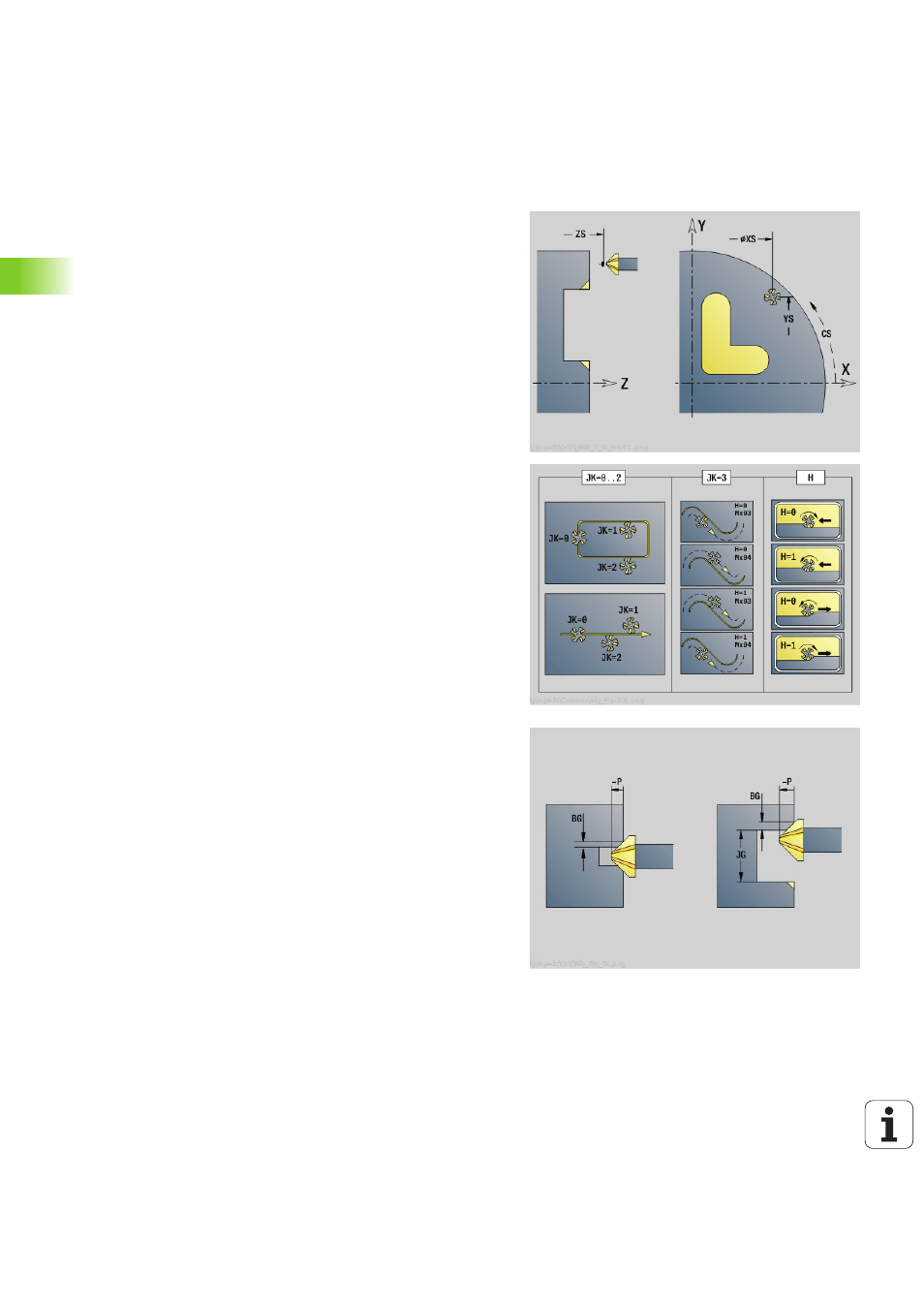

Юнит "Удаление грата, плоскость XY"
Юнит удаляет грат по заданному с помощью ICP контуру на
плоскости XY.
Имя юнита: G840_ENT_Y_STIR / Цикл: G840 (смотри страница
Доступ к технологической базе данных:
Тип обработки: снятие грата
Параметры, на которые оказывается влияние:
F, S
Параметры формы Контур
FK
NS
Номер стартового кадра контура
NE
Номер кадра конца контура
Z1
Верхняя грань фрезерования
Параметры формы Цикл
JK
Место фрезерования
JK=0: на контуре
JK=1, замкнутый контур: в пределах контура
JK=1, незамкнутый контур: слева от контура
JK=2, замкнутый контур: вне контура
JK=2, незамкнутый контур: справа от контура
JK=3: в зависимости от H и MD
H
Напр. хода фрезер.
0: встречное движение
1: попутное движение
BG
Ширина фаски
JG
Диаметр предварительной обработки.
P
Глубина врезания (вводится как отрицательное
значение)
I
Припуск параллельно контуру
R
Радиус подхода
FZ
Подача на врезание
E
Уменьшенная подача
RB
Плоскость возврата
Дополнительные формы:смотри страница 60
