HEIDENHAIN MANUALplus 620, CNC PILOT 640
261

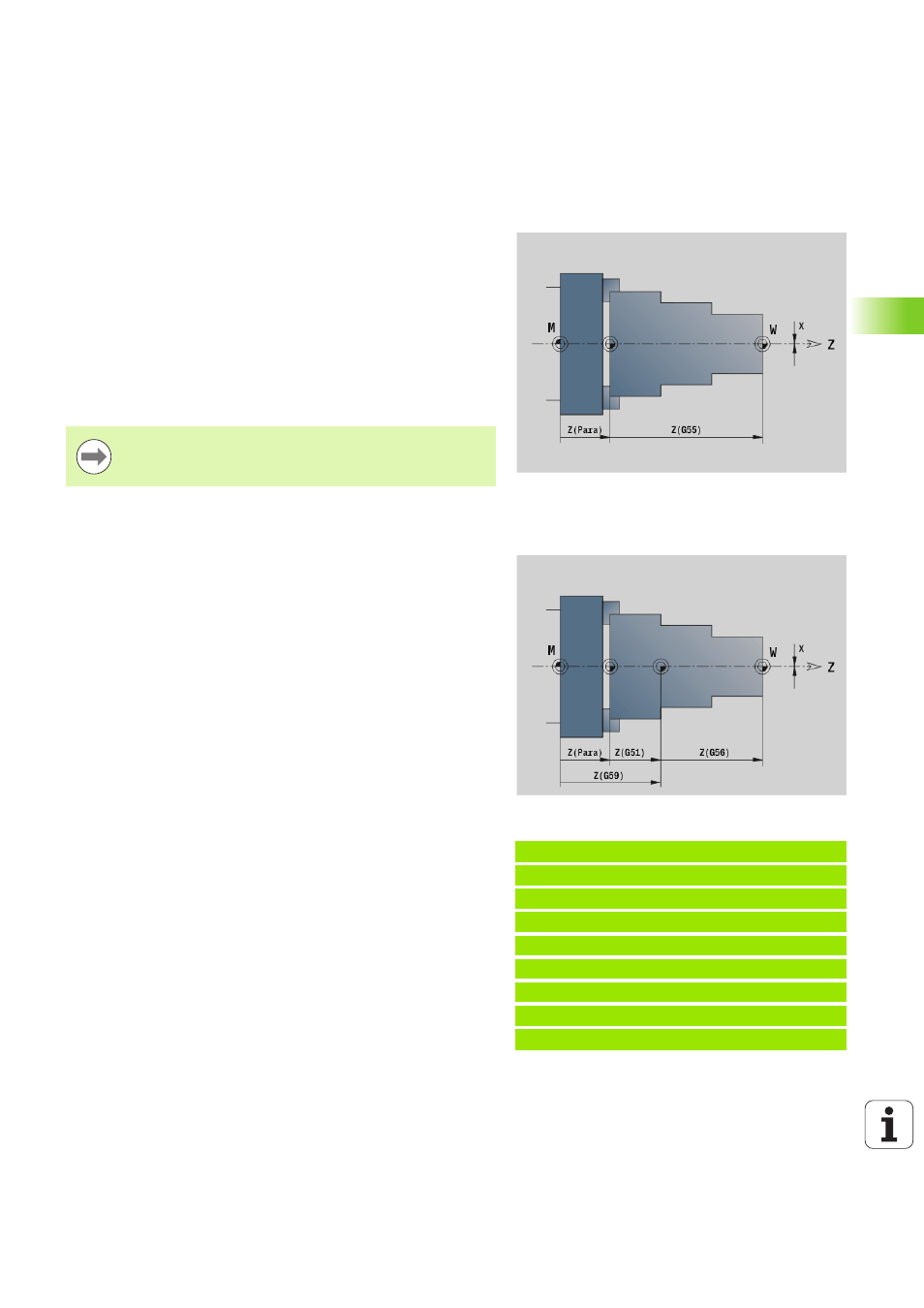

4.13 Смещения нулевой точки
Смещения нулевой точки
–
Смещение G53/G54 /
G55
G53, G54 и G55 смещают нулевую точку детали на определённую
в процессе настройки величину смещения.
Смещение относится к определенной в режиме наладки нулевой
точке заготовки, даже если Вы неоднократно программируете
G53, G54 и G55.
Смещение действует до конца программы или до отмены другими
смещениями нулевой точки.
Перед использованием смещений G53, G54 и G55 Вам следует
определить их величины в режиме наладки (см. раздел
инструкции "Определение смещений").
Аддитивное смещение нулевой точки G56
G56 смещает нулевую точку заготовки на значение,
определенное в выбранной оси. Смещение привязано к актуально
действующей нулевой точке заготовки.
Если вы многократно программируете G56, то смещение всегда
прибавляется к действующей нулевой точке заготовки.
Смещение по X задается в размере радиуса.
Пример: G56
. . .
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X62 Z5
N3 G810 NS7 NE12 P5 I0.5 K0.2
N4 G56 Z-28 [Смещения нулевой точки]
N5 G0 X62 Z5
N6 G810 NS7 NE12 P5 I0.5 K0.2
N7 G56 Z-28 [Смещения нулевой точки]
. . .
Параметр
X
Смещение (радиус) – (по умолчанию: 0)
Y
Смещение (зависит от станка)
Z
Смещение
U
Смещение (зависит от станка)
V
Смещение (зависит от станка)
W Смещение (зависит от станка)
