278
DIN-программирование
4.17 Циклы точения, связанные с контуром

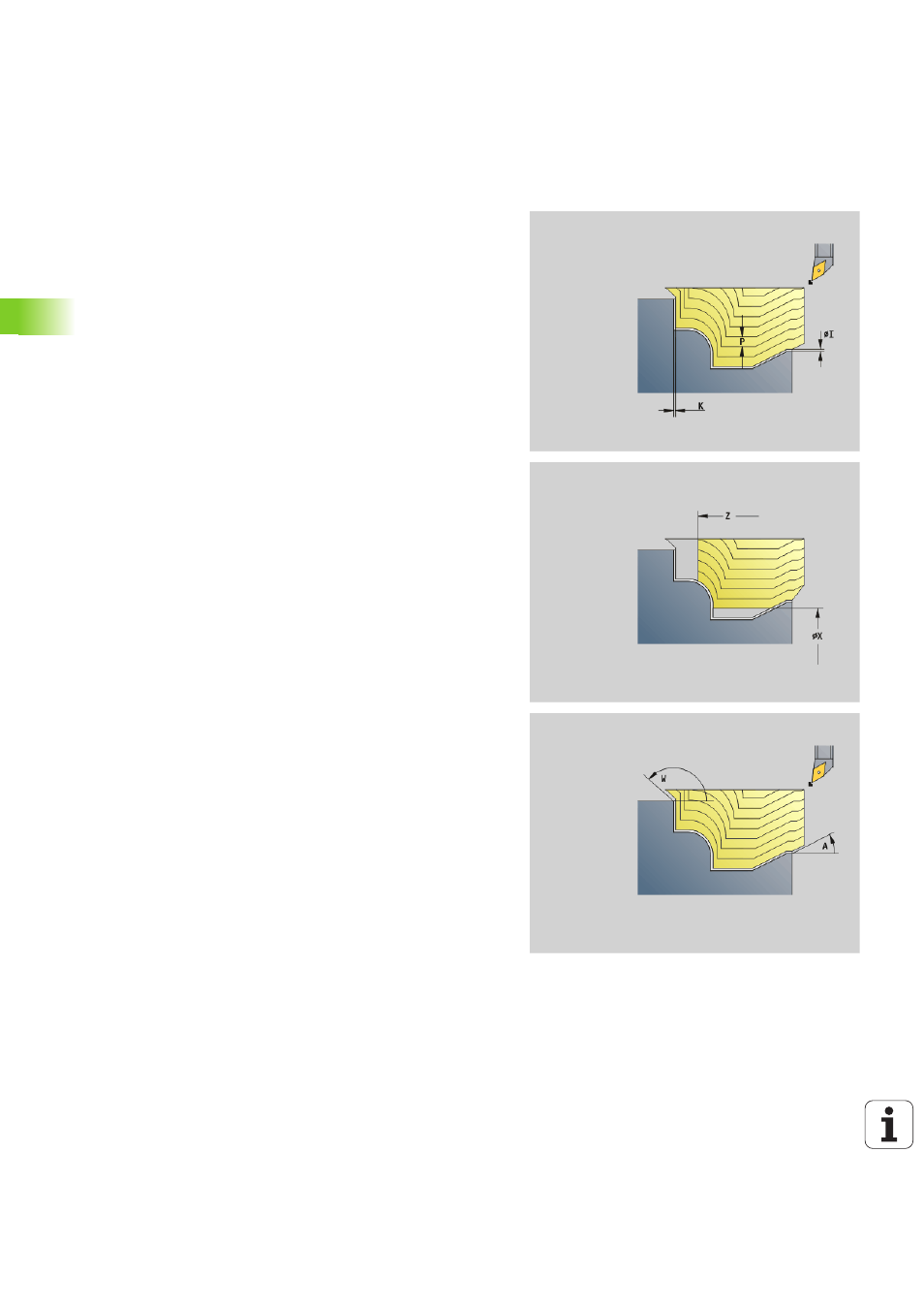

Черновая обработка параллельно контуру G830
G830 производит снятие стружки в описанной через "ID" или "NS,
NE" области контура параллельно контуру (siehe „Работа с
применением циклов, связанных с контуром” auf Seite 270).
Обрабатываемый контур может содержать несколько уклонов. В
другом случае поверхность резания разделяется на несколько
участков.
Параметр
ID
Вспомогательный контур - идентификационный номер
обрабатываемого контура
NS
Номер начального кадра (начало раздела контура)
NE
Номер конечного кадра (конец раздела контура)
NE не запрограммирован: элемент контура NS
обрабатывается в направлении определения контура.
Запрограммировано NS=NE: элемент контура NS
обрабатывается в направлении, противоположном
направлению определения контура.
P
Максимальное врезание
I
Припуск в направлении X (диаметр) (по умолчанию: 0)
K
Припуск в направлении Z (по умолчанию: 0)
X
Ограничение резания в направлении X (диаметр) – (по
умолчанию: ограничение резания отсутствует)
Z
Ограничение резания в направлении Z (по умолчанию:
ограничение резания отсутствует)
A
Угол подвода (привязка: Z-ось) – (по умолчанию: 0°/180°;
параллельно оси Z, либо параллельно оси Х при плоском
инструменте)
W
Угол подвода (привязка: Z-ось) – (по умолчанию: 90°/270°;
параллельно оси Z, либо параллельно оси Х при плоском
инструменте)
Q
Тип отвода в конце цикла (по умолчанию: 0)
0: назад к точке старта (сначала направление X, затем Z)
1: позиционирование перед готовым контуром
2: поднятие на безопасное расстояние и остановка
