DIN-программирование
4.7 Контуры торцов
ой/задней стороны
Дуга окружности контура торцовой/задней
стороны G102-/G103-Geo
G102/G103 задает дугу окружности на контуре торцевой или

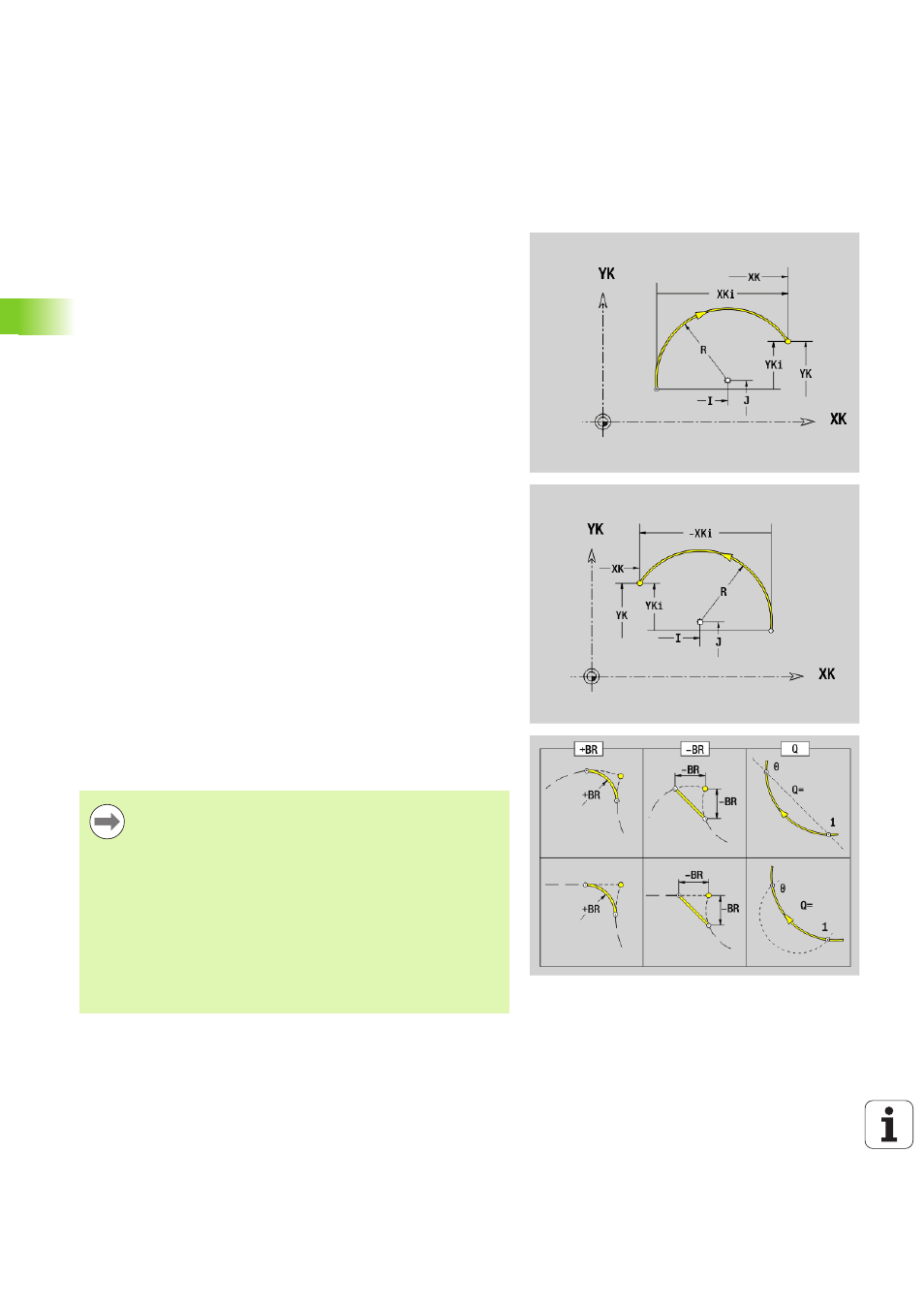

задней стороны. Направление вращения (см. вспомогательный
рисунок):
G102: по часовой стрелке
G103: против часовой стрелки
Параметр
X
Конечная точка в полярных координатах (диаметр)
C
Конечная точка в полярных координатах (угловой размер)
XK Конечная точка в декартовых координатах
YK Конечная точка в декартовых координатах
R
Радиус
I
Центр в декартовых координатах
J
Центр в декартовых координатах
Q
Точка пересечения. Конечная точка, если дуга пересекает
прямую или дугу окружности (по умолчанию: 0):
0: ближняя точка пересечения
1: дальняя точка пересечения
BR Фаска/скругление. Задает переход к следующему элементу
контура. Программируйте теоретическую конечную точку,
если вводится фаску/скругление.
Значение не введено: плавный переход
BB=0: не плавный переход
BR\>0: радиус скругления
BR<0: ширина фаски
XM Центр (полярный радиус; привязка: нулевая точка заготовки
)
CM Центр (полярный угол; привязка: нулевая точка заготовки )
AR Стартовый угол (угол касательной к оси вращения)
AN Конечный угол (угол касательной к оси вращения)
Программирование
X, XK, YX: абсолютно, в приращениях, с
самоудержанием или "?"
C: абсолютно, в приращениях или с
самоудержанием
I, J: абсолютно или в приращениях
XM, CM: абсолютно или в приращениях
ARi: Угол к предыдущему элементу
ANi: Угол к последующему элементу
Конечная точка не должна совпадать с начальной
точкой (неполная окружность).
