HEIDENHAIN MANUALplus 620, CNC PILOT 640
323
4.21 Циклы выточек

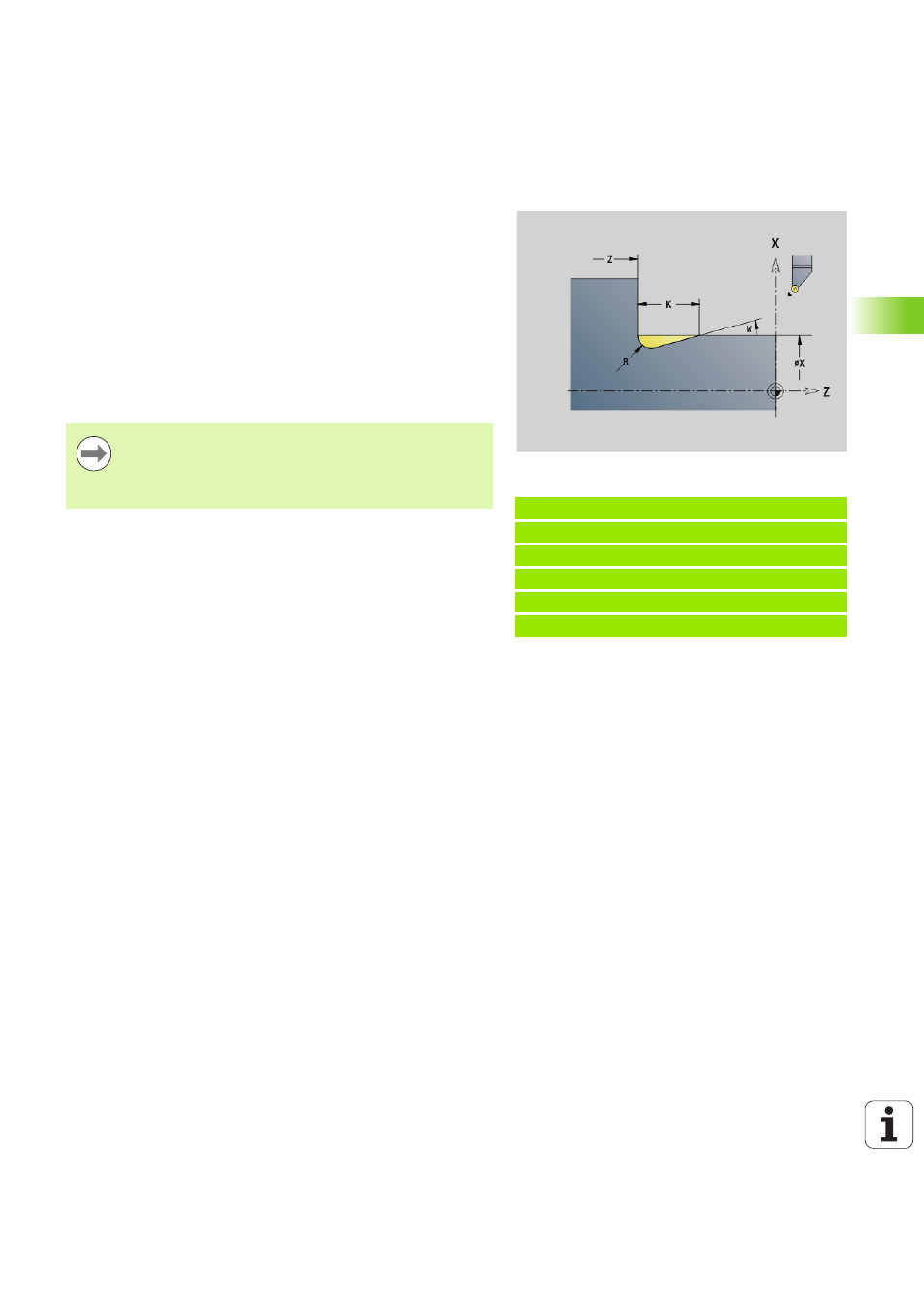

Выточка формы H G857
G857 изготавливает выточку. Конечная точка выточки в форме Н
определяется посредством угла врезки.
Позиция инструмента после отработки цикла: точка старта цикла
Пример: G857
%857.nc
[G857]
N1 T2 G95 F0.23 G96 S248 M3
N2 G0 X60 Z2
N3 G857 X50 Z-30 K7 R2 W30
КОНЕЦ
Параметр
X
Угловая точка контура (диаметр)
Z
Угловая точка контура
K
Длина выточки
R
Радиус – не введен: не круговой элемент (радиус
инструмента = радиусу выточки)
W
Угол врезания – нет ввода: рассчитывается на основе "K" и
"R"
Выточка изготавливается только в прямоугольных,
параллельных оси углах контура на продольной оси.
Выполняется коррекция радиуса режущей кромки.
Припуски: не учитываются
