HEIDENHAIN MANUALplus 620, CNC PILOT 640
137
2.9 Юниты - Фрезерование
на торцевой поверхност
и

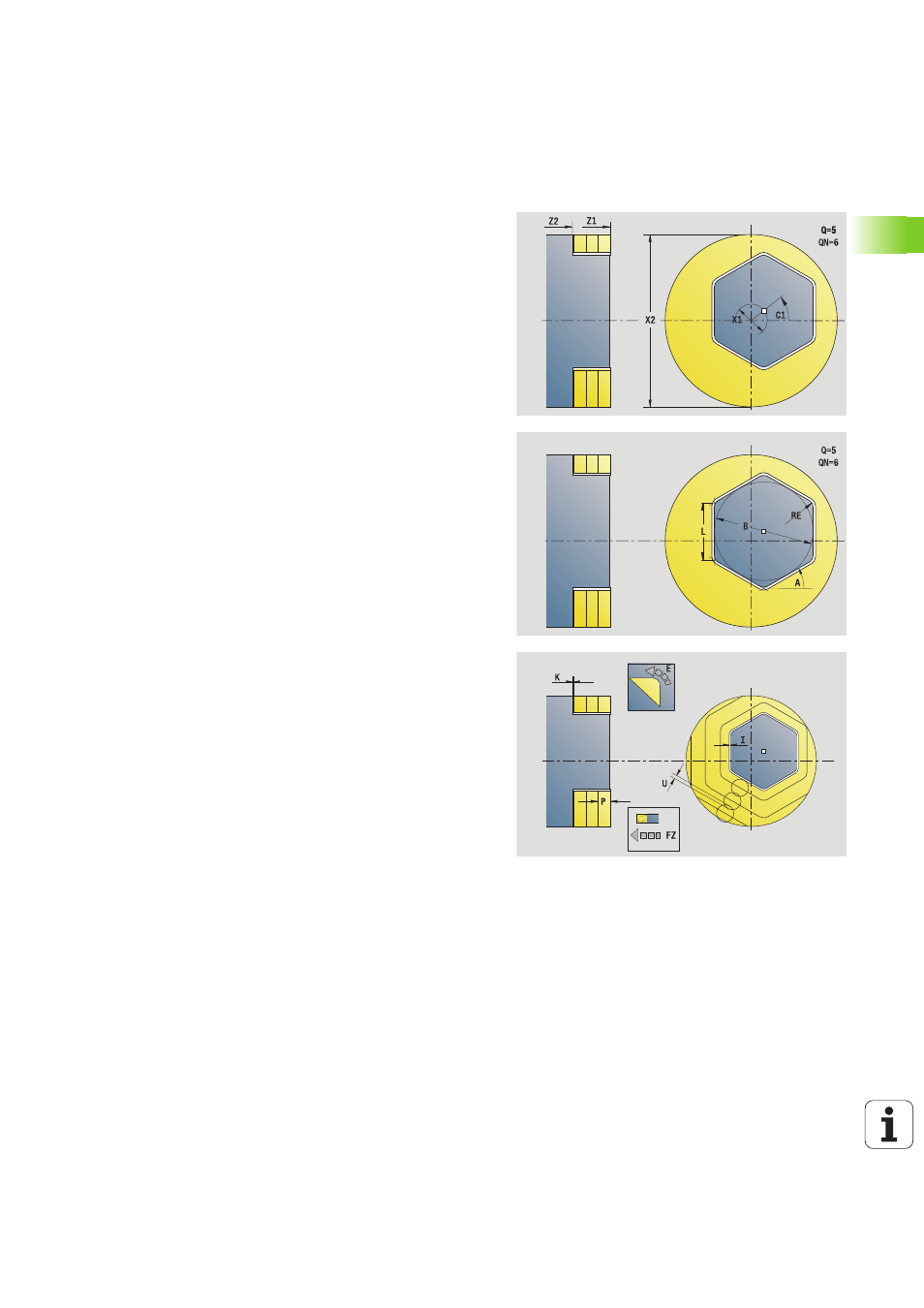

Юнит "Фрезерование на торце"
Юнит фрезерует в зависимости от Q поверхности или
определенную фигуру. Этот юнит производит снятие стружки
вокруг фигур.
Имя юнита: G797_Stirnfr_C / Цикл: G797 (смотри страница 356)
Доступ к технологической базе данных:
Тип обработки: чистовая обработка
фрезерованием
Параметры, на которые оказывается влияние:
F, S, FZ, P
Форма Фигура
Q
Тип фигуры
0: полный круг
1: отдельная поверхность
2: раствор ключа
3: треугольник
4: прямоугольник, квадрат
5: многоугольник
QN
Количество углов многоугольника (только при Q=5
многоугольнике)
X1
Диаметр центра фигуры
C1
Угол, центр фигуры
Z1
Верхняя грань фрезерования
Z2
Дно фрезерования
X2
Диаметр ограничения
L
Длина грани
B
Ширина/Размер под ключ
RE
Радиус скругления
A
Угол к оси Х
Форма Цикл
QK
Тип обработки
Черновая обработка
Чистовая обработка
J
Направление фрезерования
0: в одном направлении
1: в двух направлениях
H
Напр. хода фрезер.
0: встречное движение
1: попутное движение
P
Максимальное врезание
I
Припуск параллельно контуру
K
Припуск в направлении врезания
FZ
Подача на врезание
E
Уменьшенная подача
U
Коэффициент перекрытия
Дополнительные формы:смотри страница 60
