NC-программирование
1.2 smart.Turn-редактор
1.2 smart.Turn-редактор
Структура меню
В smart.Turn-редакторе доступны следующие режимы
редактирования:
Программирование юнитов (стандартно)
Режим DIN/ISO (DIN PLUS и DIN 66025)

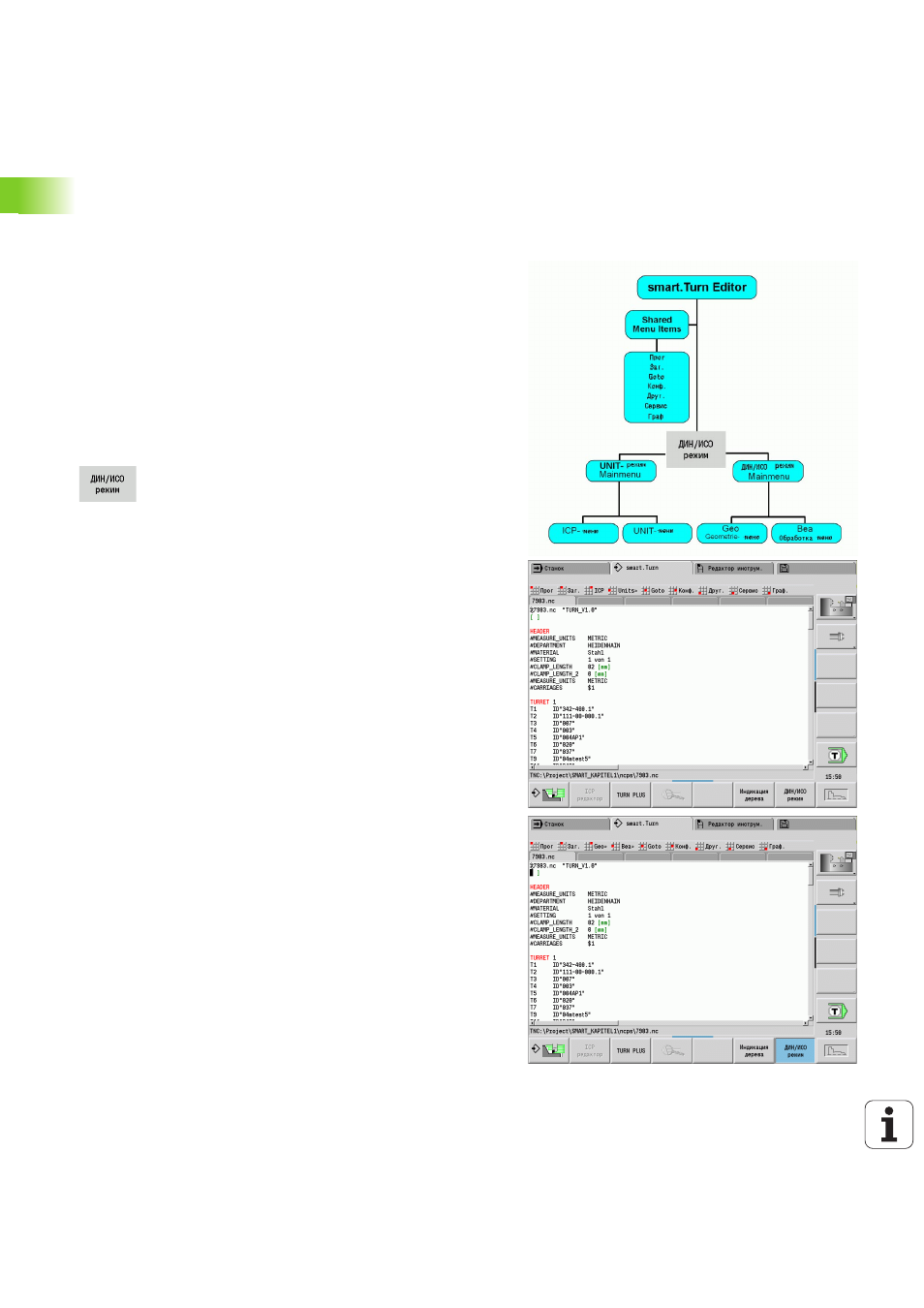

На рисунке справа представлена структура меню smart.Turn-
редактора. Многие пункты меню используются в обоих режимах.
В области программирования геометрии и обработки меню
различаются. Вместо пункта меню "ICP" и "Юниты" в режиме DIN/
ISO отображаются пункты меню "Гео(метрия)" и "Обра(ботка)"
(см. рисунок внизу). Переключение режимов редактора
выполняется с помощью клавиши Softkey.
Переключение между юнитми и режимом DIN/ISO
Для особых случаев переключитесь в режим текстового
редактора, чтобы редактировать символы без проверки
синтаксиса. Настройка выполняется в пункте меню
"Конфигурация / Режим ввода".
Описание функций находится в следующих главах:
Общие используемые пункты меню: Смотри “Структура меню”
ICP-функции: глава 5 руководства пользователя
Юниты для токарной обработки и обработки по оси С: Смотри
“Юниты smart.Turn” на странице 59.
Блоки для обработки по оси Y:Смотри “smart.Turn-
юниты для оси Y” на странице 167.
G-функции для токарной обработки и обработки по оси С
(геометрия и обработка): Смотри “DIN-программирование” на
G-функции для обработки тел вращения и по оси Y (геометрия
