286 DIN-программирование
4.17 Циклы точения, связанные с контуром

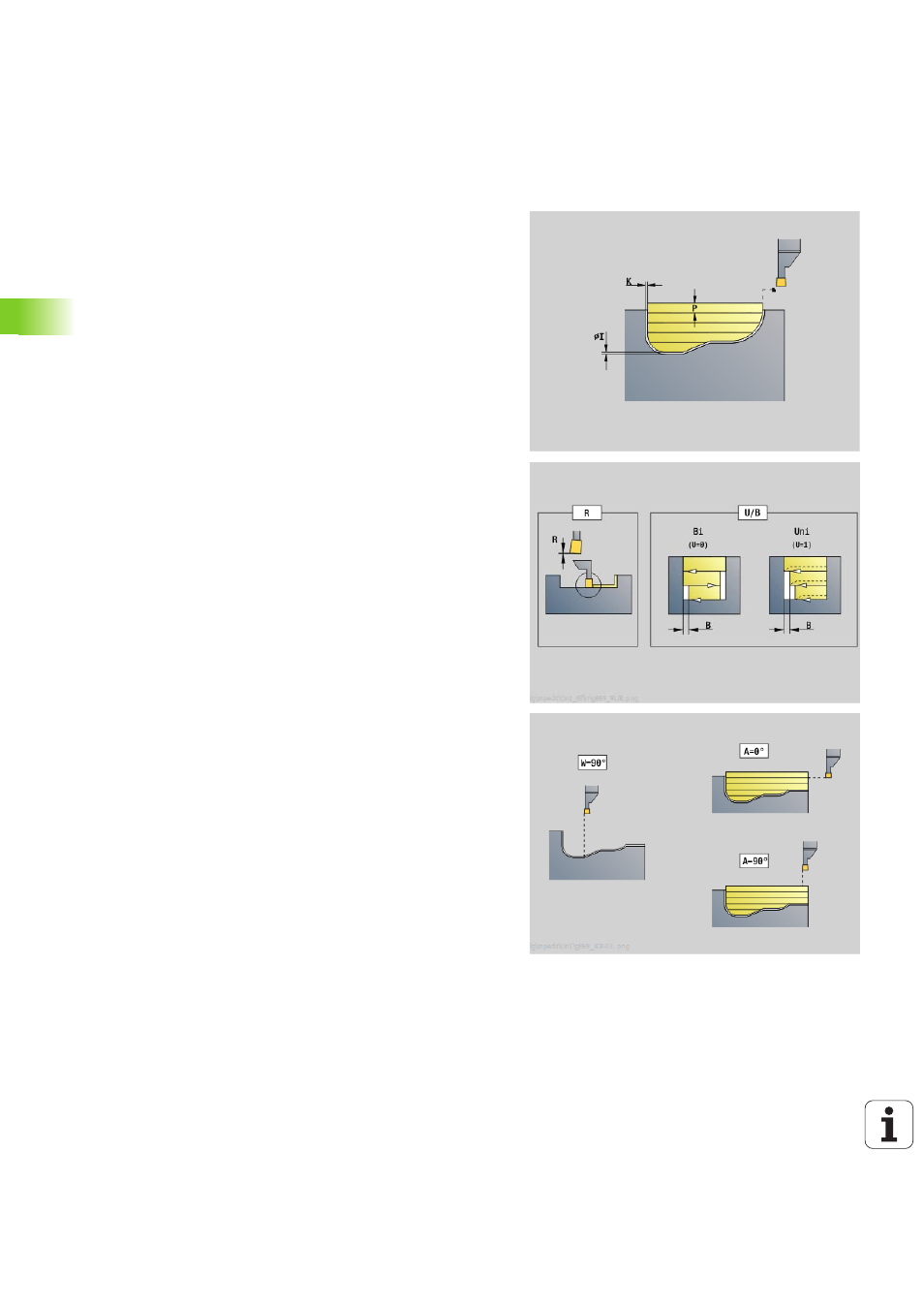

Цикл токарной прорезки G869
G869 снимает стружку с определенной области контура. Вы либо
передаете ссылку на контур, который нужно обработать, в
параметры цикла, либо определяете контур напрямую после
вызова цикла (siehe „Работа с применением циклов, связанных с
контуром” auf Seite 270).
Благодаря чередующимся движениям прорезки и черновой
обработки, токарная обработка производится с минимумом
движений отвода и подачи инструмента. Обрабатываемый контур
может содержать несколько уклонов. В другом случае
поверхность резания разделяется на несколько участков.
Параметр
ID Вспомогательный контур – идентификационный номер
обрабатываемого контура
NS Номер начального кадра
 Начало зоны контура или
 Ссылка на прорезку G22-/G23-Geo
NE Номер конечного кадра (конец раздела контура):
 NE не запрограммирован: элемент контура NS
обрабатывается в направлении определения контура.
 Запрограммировано NS=NE: элемент контура NS
обрабатывается в направлении, противоположном
направлению определения контура.
 NE отсутствует, если контур определен с помощью G22-
/G23-Geo
P Максимальное врезание
R Коррекция глубины токарной обработки для чистовой
обработки (по умолчанию: 0)
I Припуск в направлении X (диаметр) (по умолчанию: 0)
K Припуск в направлении Z (по умолчанию: 0)
X Ограничение резания (диаметр) – (по умолчанию:
ограничение резания отсутствует)
Z Ограничение резания (по умолчанию: ограничение
резания отсутствует)
A Угол подвода (по умолчанию: против направления
врезания)
W Угол отвода (по умолчанию: против направления
врезания)
Q Выполнение (по умолчанию: 0)
 0: черновая и чистовая обработка
 1: только черновая обработка
 2: только чистовая обработка
U Обработка точением в одном направлении (по умолчанию: 0)
 0: черновая обработка производится в двух
направлениях.
 1: черновая обработка производится в одном
направлении — в направлении обработки (от "NS к NE")
