434 DIN-программирование
4.35 G-функции из предшеств
ующих систем управления
4.35 G-функции из предшествующих
систем управления
Описанные далее команды поддерживаются, чтобы можно было
переносить NC-программы из предшествующих систем
управления. HEIDENHAIN рекомендует не использовать больше
эти же команды в новых NC-программах.
Определения контура в части обработки
Контур произвольной выточки G25
G25 генерирует элемент формы выточки (DIN 509 E, DIN 509 F,
DIN 76), включаемый в описание контура циклов черновой или

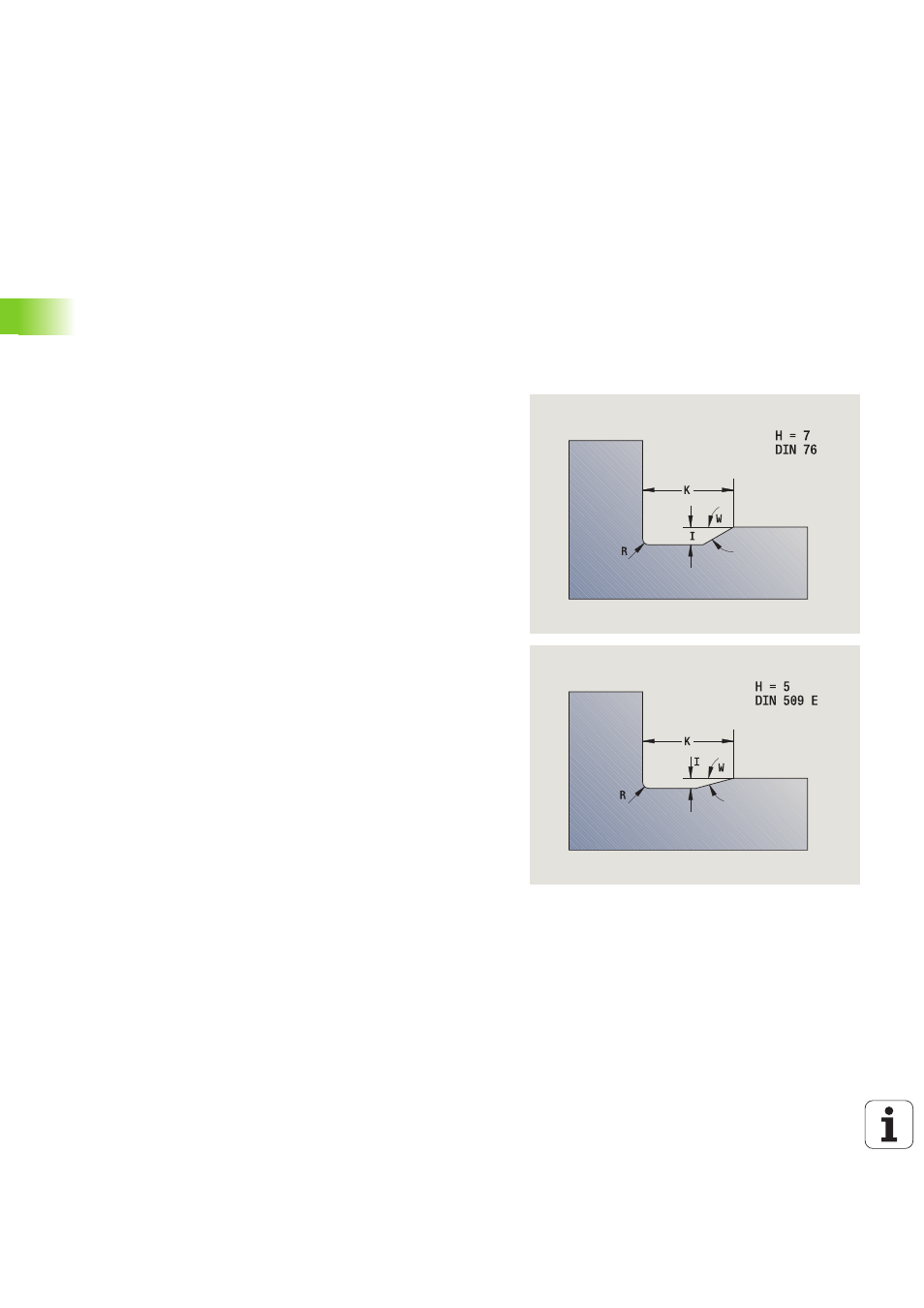

листовойобработки. Вспомогательный рисунок разъясняет
определение параметров выточек.
Если параметры не заданы, Система ЧПУ определяет следующие
значения посредством диаметра или шага резьбы из таблицы
норм:
 DIN 509 E: I, K, W, R
 DIN 509 F: I, K, W, R, P, A
 DIN 76: I, K, W, R (на основе шага резьбы)
Параметр
H Тип выточки (по умолчанию: 0)
 H=0, 5: DIN 509 E
 H=6: DIN 509 F
 H=7: DIN 76
I Глубина выточки (по умолчанию: таблица норм)
K Ширина выточки (по умолчанию: таблица норм)
R Радиус выточки (по умолчанию: таблица норм)
P Глубина плоскости (по умолчанию: таблица норм)
W Угол выточки (по умолчанию: таблица норм)
A Поперечный угол (по умолчанию: таблица норм)
FP Шаг резьбы – нет ввода: определяется на основе диаметра
резьбы
U Припуск на шлифование (по умолчанию: 0)
E Уменьшенная подача для изготовления выточки (по
умолчанию: активная подача)
