148
Юниты smart.Turn
2.10 Юниты – Фрезеровани
е на боковой поверхности
2.10 Юниты – Фрезерование на
боковой поверхности

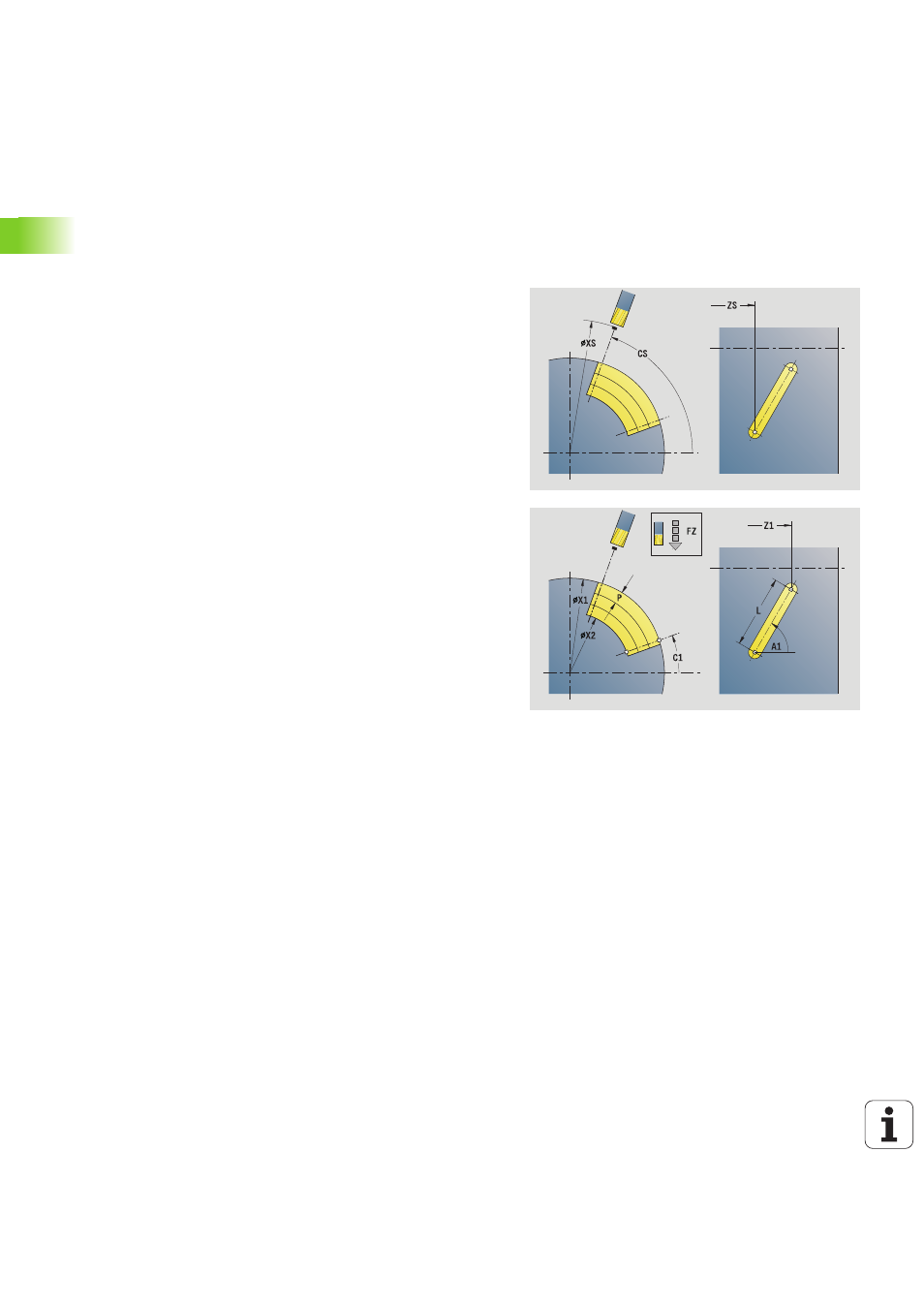

Юнит "Канавка на боковой поверхности"
Юнит фрезерует канавку на торцевой поверхности от позиции
подвода до конечной точки. Ширина канавки соответствует
диаметру фрезы.
Имя юнита: G792_Nut_MANT_C / Цикл: G792 (смотри страница
Доступ к технологической базе данных:
Тип обработки: фрезерование
Параметры, на которые оказывается влияние:
F, S, FZ, P
Форма Цикл
X1
Верхняя грань фрезерования (диаметр)
X2
Дно фрезерования (размер диаметра)
L
Длина канавки
A1
Угол к оси Z
Z1, C1
Полезная конечная точка полярно
P
Максимальное врезание
FZ
Подача на врезание
Дополнительные формы:смотри страница 60
