HEIDENHAIN MANUALplus 620, CNC PILOT 640 175
3.3 Ю
ниты – Фрезерование, ось Y
3.3 Юниты – Фрезерование, ось Y

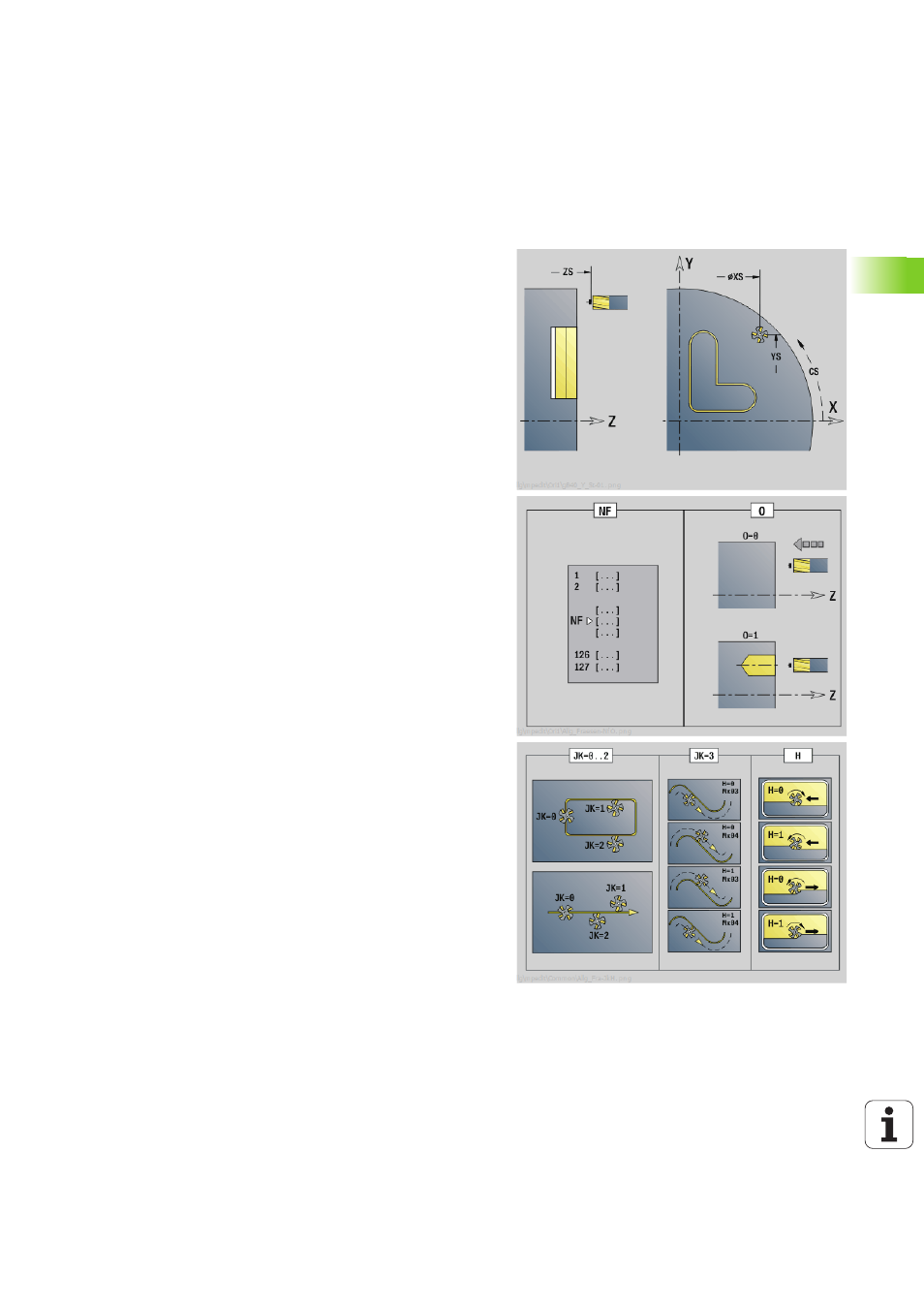

Юнит "Контурное фрезерование ICP, плоскость
XY"
Юнит фрезерует заданный с помощью ICP контур на плоскости
XY.
Имя юнита: G840_Kon_Y_Stir / Цикл: G840 (смотри страница 362)
Доступ к технологической базе данных:
 Тип обработки: чистовая обработка
фрезерованием
 Параметры, на которые оказывается влияние:
F, S, FZ, P
Параметры формы Контур
FK
смотри страница 62
NS Номер стартового кадра контура
NE Номер кадра конца контура
Z1 Верхняя грань фрезерования
P2 Глубина контура
Параметры формы Цикл
JK
Место фрезерования
 JK=0: на контуре
 JK=1, замкнутый контур: в пределах контура
 JK=1, незамкнутый контур: слева от контура
 JK=2, замкнутый контур: вне контура
 JK=2, незамкнутый контур: справа от контура
 JK=3: в зависимости от H и MD
H Напр. хода фрезер.
 0: встречное движение
 1: попутное движение
P Максимальное врезание
I Припуск параллельно контуру
K Припуск в направлении врезания
FZ Подача на врезание
E Уменьшенная подача
R Радиус подхода
O Поведение при врезании
 0: прямо – цикл движется к стартовой точке,
врезается на подаче и фрезерует контур.
 1: в предварительном сверлении – цикл
позиционирует над позицией предварительного
сверления, врезается и фрезерует контур.
NF Маркер позиции (только если O=1)
RB Плоскость возврата
Дополнительные формы:смотри страница 60
