436
DIN-программирование
4.35 G-функции из предшеств
ующих систем управления
Простые циклы точения

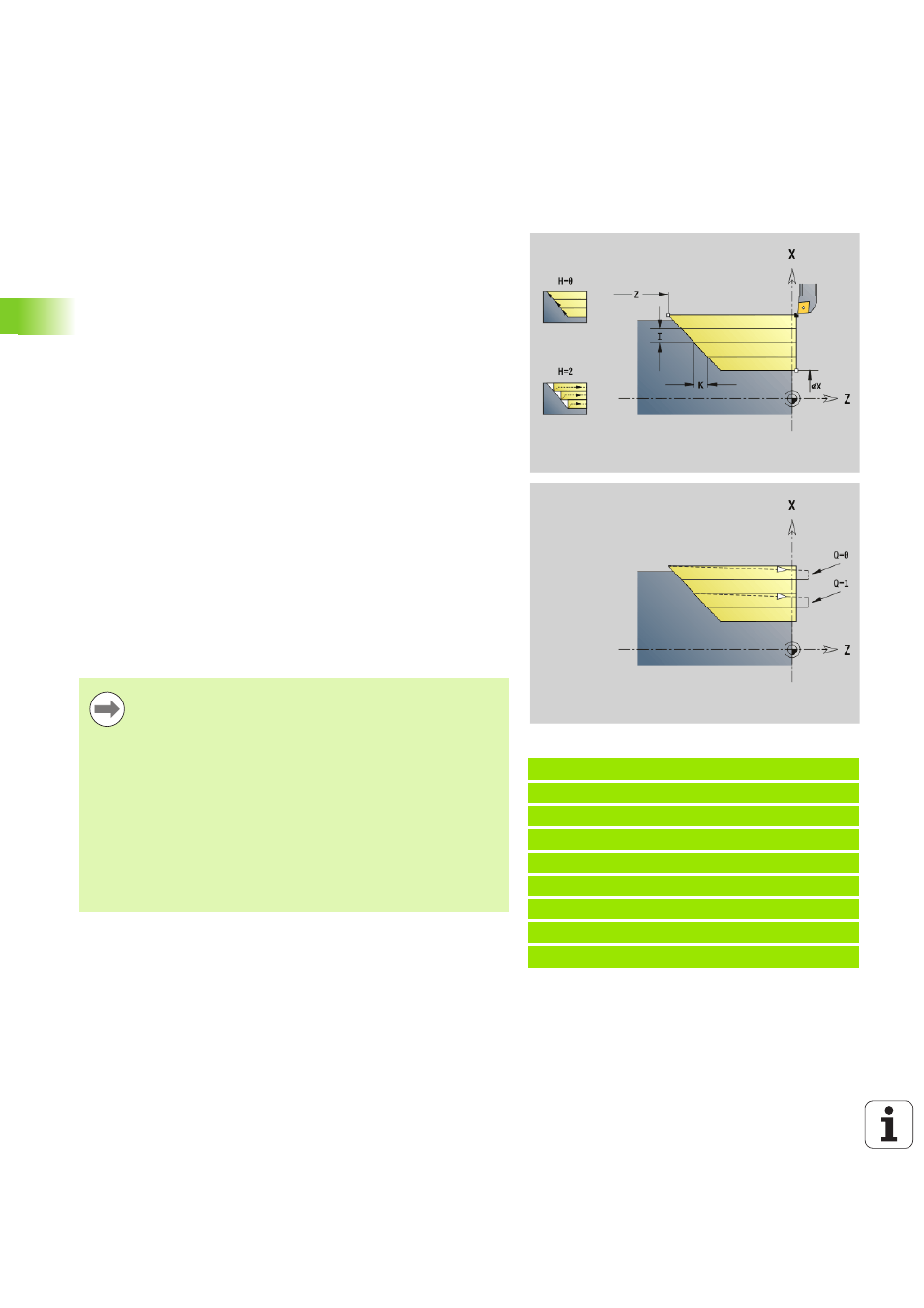

Простое продольное точение G81
G81 производит черновую обработку описанной с помощью
текущей позиции инструмента и «X, Z» зоны контура. При наклоне
угол определяется с помощью I и K.
Система ЧПУ распознает внешнюю/внутреннюю обработку на
основе положения точки назначения. Распределение срезов
рассчитывается так, чтобы избежать "шлифующего прохода", а
вычисленная подача на врезания составляет <= "I".
Пример: G81
. . .
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X120 Z2
N3 G81 X100 Z-70 I4 K4 Q0
N4 G0 X100 Z2
N5 G81 X80 Z-60 I-4 K2 Q1
N6 G0 X80 Z2
N7 G81 X50 Z-45 I4 Q1
. . .
Параметр
X
Начальная точка контура Х (диаметр)
Z
Конечная точка контура
I
Максимальная подача на врезание по Х
K
Смещение в направлении Z (по умолчанию: 0)
Q
G-функция Подача на врезание (по умолчанию: 0)
0: подача на врезание с G0 (ускоренный ход)
1: подача на врезание с G1 (подача)
V
Отвод (по умолчанию: 0)
0: обратно к стартовой точке цикла по Z и последний
диаметр отвода по Х
1: возврат к стартовой точке цикла
H
Тип отвода (по умолчанию: 0)
0: снимает стружку после каждого прохода вдоль контура
2: поднимается под углом 45°; сглаживание контура не
производится
Программирование X, Z: абсолютно, в приращениях
или с самоудержанием
Коррекция радиуса режущей кромки не
производится.
Безопасное расстояние после каждого прохода: 1
мм.
G57-припуск
рассчитывается с правильным знаком числа
(поэтому припуски при внутренних обработках
невозможны)
остается действительным после конца цикла
Припуск G58 не рассчитывается.
