HEIDENHAIN MANUALplus 620, CNC PILOT 640
533
6.7 Циклы фрезерования, ось Y
6.7 Циклы фрезерования, ось Y

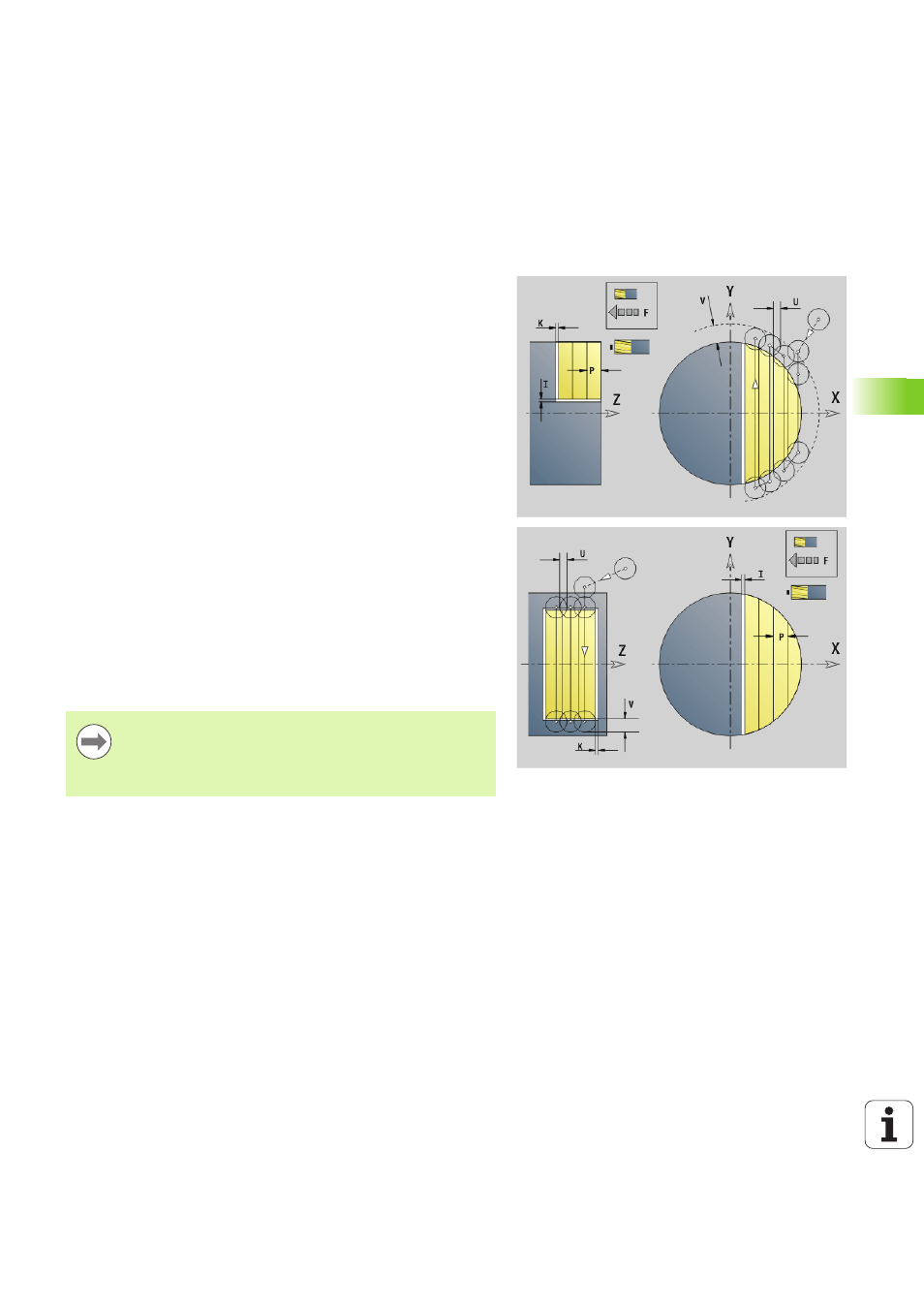

Фрезерование поверхности, черновая обработка
G841
G841 выполняет черновую обработку заданных с помощью G376-
Geo (плоскость XY) или G386-Geo (плоскость YZ) поверхностей.
Цикл фрезерования выполняется снаружи внутрь. Подача
производится вне материала.
Параметр
ID
Контур фрезерования – имя контура фрезерования
NS
Номер кадра – ссылка на описание контуров
P
Глубина фрезерования (максимальная подача в плоскости
фрезерования)
I
Припуск в направлении X
K
Припуск в направлении Z
U
(Минимальный) коэффициент перекрытия. Устанавливает
перекрытие траекторий фрезерования (по умолчанию: 0,5).
Перекрытие = U*Диаметр фрезы
V
Коэффициент переполнения. Определяет значение, на
которое фреза превосходит внешний радиус (по
умолчанию: 0,5).
Переполнение = V*Диаметр фрезы
F
Подача для врезания на глубину (по умолчанию: активная
подача)
RB
Плоскость возврата (по умолчанию: назад в исходное
положение)
Плоскость XY: позиция отвода в направлении Z
Плоскость YZ: позиция отвода в направлении X
(диаметральный размер)
Учитываются припуски:
G57: припуск в направлении X, Z
G58: эквидистантный припуск в плоскости
фрезерования
Ход цикла
1 Стартовая позиция (X, Y, Z, C) – позиция перед циклом
2 Расчет распределения проходов (подача в плоскости
фрезерования, подача на глубину фрезерования)
3 Перемещение на безопасное расстояние и подвод на первую
глубину фрезерования
4 Фрезерование плоскости
5 Отвод на безопасное расстояние, перемещение и подача на
первую глубину фрезерования
6 Повтор пунктов 4...5, пока не закончится фрезерование всей
поверхности
7 Возврат в соответствии с параметром "Плоскость возврата
RB"
