4.4 Элементы формы контура точения
Прорезка (стандарт) G23–Geo

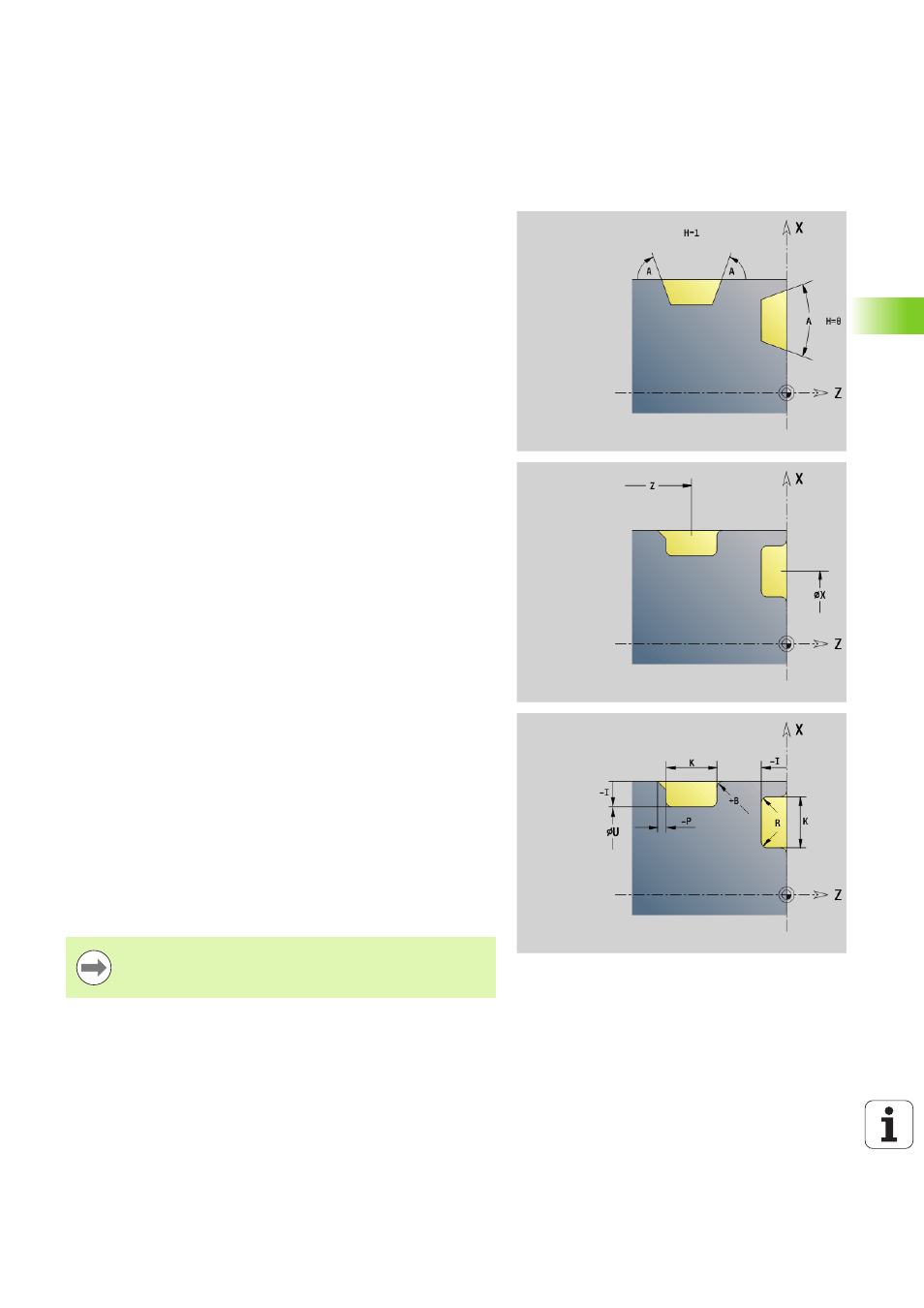

G23 задает прорезывание на заранее запрограммированном
линейном элементе привязки. Элемент привязки может иметь
диагональный ход.
Параметр
H Тип прорезывания (по умолчанию: 0)
 0: симметричное прорезывание
 1: выточка
X Центральная точка прорези на торцовой поверхности
(диаметр)
Нет ввода: рассчитывается
Z Центральная точка прорези на образующей поверхности
Нет ввода: рассчитывается
I Глубина и длина прорези
 I\>0: прорезь справа от элемента привязки
 I<0: прорезь слева от элемента привязки
K Ширина прорези (без фаски/скругления)
U Диаметр прорези (диаметр основания прорези).
Применяйте только в том случае, если элемент привязки
расположен параллельно оси-Z.
A Угол прорези (по умолчанию: 0)
 H=0: угол между кромками прорези (0° <= A < 180° )
 H=1: угол между прямой привязки и кромкой прорези (0° <
A <= 90° )
B Наружный радиус/фаска ближайшего к стартовой точке угла
(по умолчанию: 0)
 B\>0: радиус скругления
 B<0: ширина фаски
P Наружный радиус/фаска дальнего от стартовой точки угла
(по умолчанию: 0)
 P\>0: радиус скругления
 P<0: ширина фаски
R Внутренний радиус обоих углов прорези (по умолчанию: 0)
BE, BF, BD, BP и BH (siehe „Атрибуты обработки для элементов
формы” auf Seite 201)
FP Не обрабатывать элемент (обязательно только для
TURN PLUS):
 1: Прорез не обрабатывать
Система ЧПУ привязывает глубину прорези к
элементу привязки. Основание прорези проходит
параллельно элементу привязки.
