HEIDENHAIN MANUALplus 620, CNC PILOT 640
537
6.7 Циклы фрезерования, ось Y

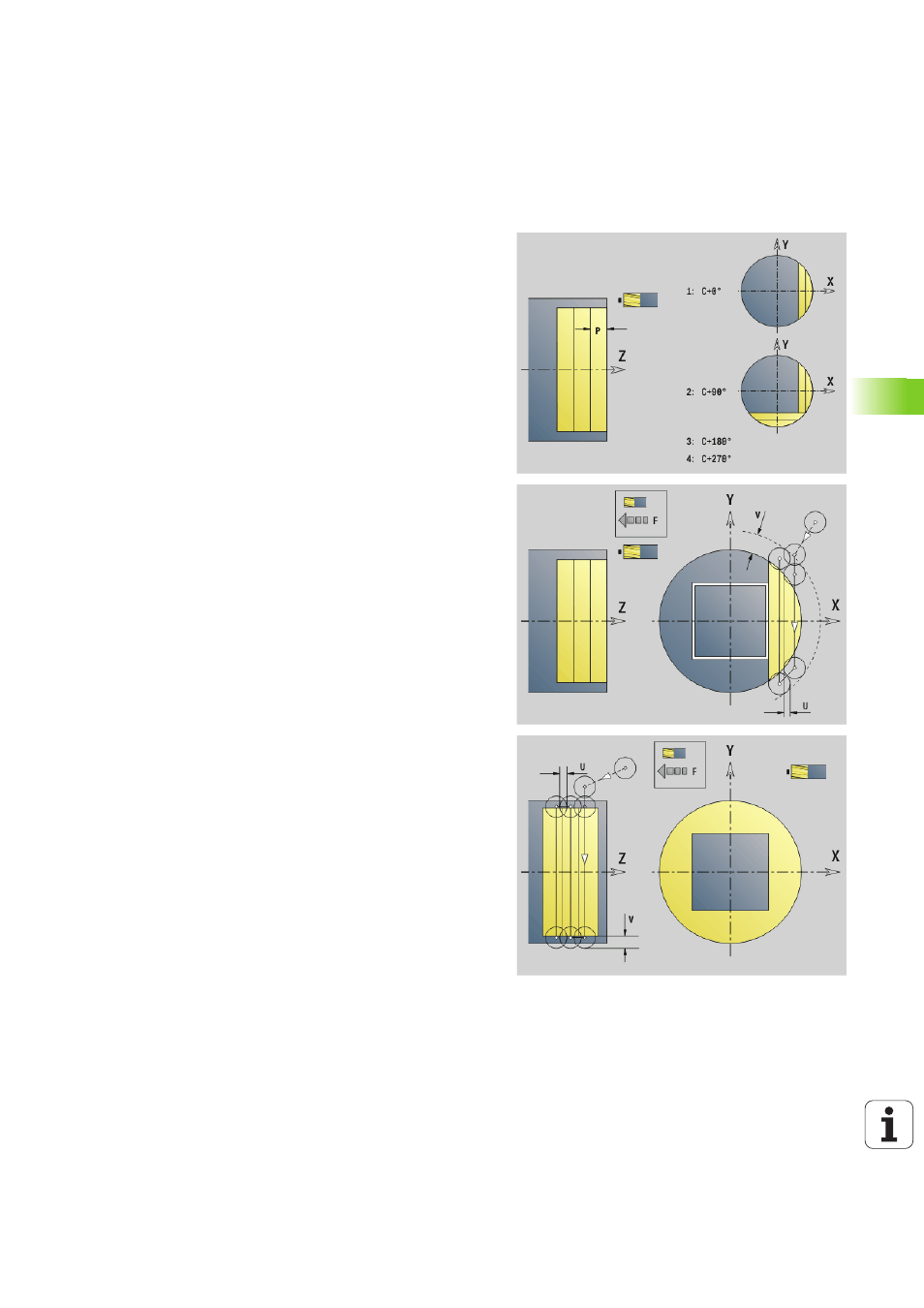

Фрезерование многогранника, чистовая
обработка G844
G844 выполняет чистовую обработку поверхностей
многогранника, заданных с помощью G477-Geo (плоскость XY)
или G487-Geo (плоскость YZ). Цикл фрезерования выполняется
снаружи внутрь. Подача производится вне материала.
Параметр
ID
Контур фрезерования – имя контура фрезерования
NS
Номер кадра - привязка для описания контура
P
Глубина фрезерования (максимальная подача в плоскости
фрезерования)
H
Направление фрезерования боковой поверхности (по
умолчанию: 0)
H=0: встречное
H=1: попутное
U
(Минимальный) коэффициент перекрытия. Устанавливает
перекрытие траекторий фрезерования (по умолчанию:
0,5).
Перекрытие = U*Диаметр фрезы
V
Коэффициент переполнения. Определяет значение, на
которое фреза превосходит внешний радиус (по
умолчанию: 0,5).
Переполнение = V*Диаметр фрезы
F
Подача для врезания на глубину (по умолчанию: активная
подача)
RB
Плоскость возврата (по умолчанию: назад в исходное
положение)
Плоскость XY: позиция отвода в направлении Z
Плоскость YZ: позиция отвода в направлении X
(диаметральный размер)
